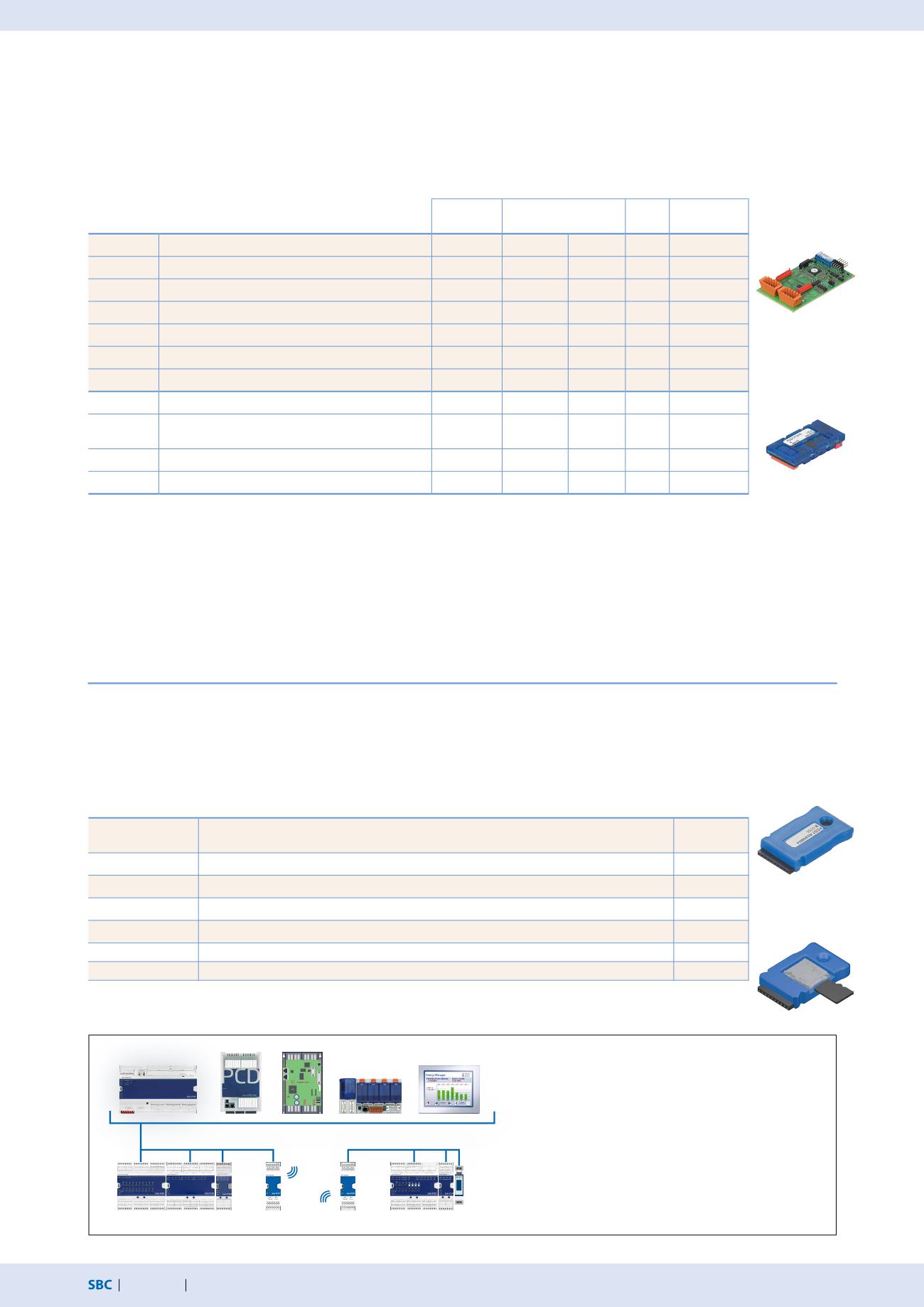

PCD
1
E-Line
PCD7.R55xM04
PCD7.R610
Station d‘automatisation –
E-Line
Communication
Séparation
galvanique
Consommation
interne 5V +V (24 V)
Empla-
cement
Type de con-
necteur d’E/S
1)
PCD2.F2100 RS-422/RS-485 plus PCD7.F1xxS en option
---
110 mA
–
ES 0/1
2× K
PCD2.F2150 BACnet® MS/TP RS-485 plus PCD7.F1xxS en option
---
110 mA
–
ES 0/1
2× K
PCD2.F2210 RS-232 plus PCD7.F1xxS en option
---
90 mA
–
ES 0/1
2× K
PCD2.F2400 M
odule
interface
L
on
W
orks
®
---
90 mA
–
ES 0/1
L9
PCD2.F2610 Maître DALI, pour jusqu’à 64 participants DALI
---
90 mA
–
ES 0/1
L
PCD2.F27x0 Maître M-Bus avec 2 interfaces M-Bus
---
70 mA 8 mA ES 0/1
L
PCD2.F2810 Bus MP de Belimo plus PCD7.F1xxS en option
---
90 mA 15 mA ES 0/1
2× K
PCD7.F110S RS-485/RS-422
---
40 mA
–
Slot A
2)
PCD7.F121S RS-232 avec RTC/CTS, DTR/DSR, DCD
convenant aux connexions modem et EIB
---
15 mA
–
Slot A
2)
PCD7.F150S RS-485 avec résistances de terminaison activables
●
130 mA
–
Slot A
2)
PCD7.F180S Bus MP de Belimo pour 8 actuateurs maximum
---
15 mA 15 mA Slot A
2)
1)
Les borniers d’E/S embrochables sont comprises dans la livraison des modules d’E/S. Des borniers de rechange et des connecteurs pour câble
plat avec câble système et adaptateurs de borniers séparés peuvent être commandés en tant qu’accessoires.
2)
Sur le Slot A des modules de communication PCD2.Fxxxx.
Outre les interfaces embarquées, les fonctions d’interfaces peuvent également être étendues par le biais de modules
placés sur les différents emplacements. La Saia PCD1.M2220-C15 prend en charge de nombreux protocoles.
Pour obtenir des informations détaillées et une vue d’ensemble, voir le chapitre «Systèmes de communication en
automatisation des bâtiments».
Options d’interface PCD1.M2220-C15
Caractéristiques spécifiques au système des modules PCD2.F2xxx
Les points suivants doivent être pris en compte lors de l’utilisation des modules d’interfaces PCD2.F2xxx :
2 modules PCD2.F2xxx (4 interfaces) peuvent être enfichés sur les emplacements d’E/A 0/1 par PCD1.M2220-C15.
Extension de la mémoire et communication
PCD7.R550M04
Module mémoire Flash avec système de fichiers de 4 Mo
(pour sauvegarde du programme utilisateur, pages Web, etc.)
M1
PCD7.R560
Module mémoire Flash pour Firmware BACnet®
M1
PCD7.R562
Module mémoire Flash pour Firmware BACnet® avec système de fichiers de 128 Mo
M1
PCD7.R580
Module mémoire Flash pour Firmware L
on
-IP
M1
PCD7.R582
Module mémoire Flash pour Firmware L
on
-IP avec système de fichiers de 128 Mo
M1
PCD7.R610
Module de base pour Micro SD Card Flash
M1
PCD7.R-MSD1024 Carte Flash Micro SD 1024 Mo, formatée pour PCD
PCD7.R610
Il est possible d’étendre la mémoire embarquée des UC E-Line à l’aide d’un module Saia PCD7.Rxxx
sur l’emplacement M1. De plus, le controlleur peut être doté de BACnet® IP ou L
on
-IP. Pour plus d’informations sur la
gestion et la structure de la mémoire, voir le chapitre «Description du système Saia PCD®».
Modules mémoire
En plus des automates PCD1.M0/PCD1.M2,
les PCD2.M5, PCD3.M3/5/6 et les pupitres
Micro Browser programmables
PCD7.D4xxxT5F peuvent être utilisés
comme station de tête.
L'automate peut aussi traiter des processus
de régulation supérieurs, collecter, traiter
et visualiser des données ainsi que former
l'interface pour le niveau gestion.
Architecture système avec modules PCD1 E-Line et automates Saia PCD®
