Station d‘automatisation –
E-Line
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
1
Automatisation
Le module programmable d’une largeur de 35 mm (2 TE) peut être piloté par RS-485 et
permet le pilotage de 64 postes DALI. Il dispose de 4 entrées digitales en plus du bus DALI. L'exploitant peut
utiliser les entrées digitales pour raccorder les interrupteurs. Grâce à la programmation, le module peut être
également utilisé comme petit contrôleur DALI independant.
Par exemple, de petites installations d'éclairage DALI peuvent être réalisées et une mise en réseau ultérieure
avec une automate ne pose plus aucun problème.
Caractéristiques
Interfaces S-Bus (RS-485) / DALI
Y compris une alimentation DALI (désactivable)
Jusqu'à 64 ballasts DALI
4 entrées digitales
Isolation galvanique entre l'alimentation, le bus et les E / S.
Borniers de raccordement enfichables avec clapets de protection
Voyant d'état en façade
Interfaces RS-485, USB et NFC
Programmable avec Saia PG5®

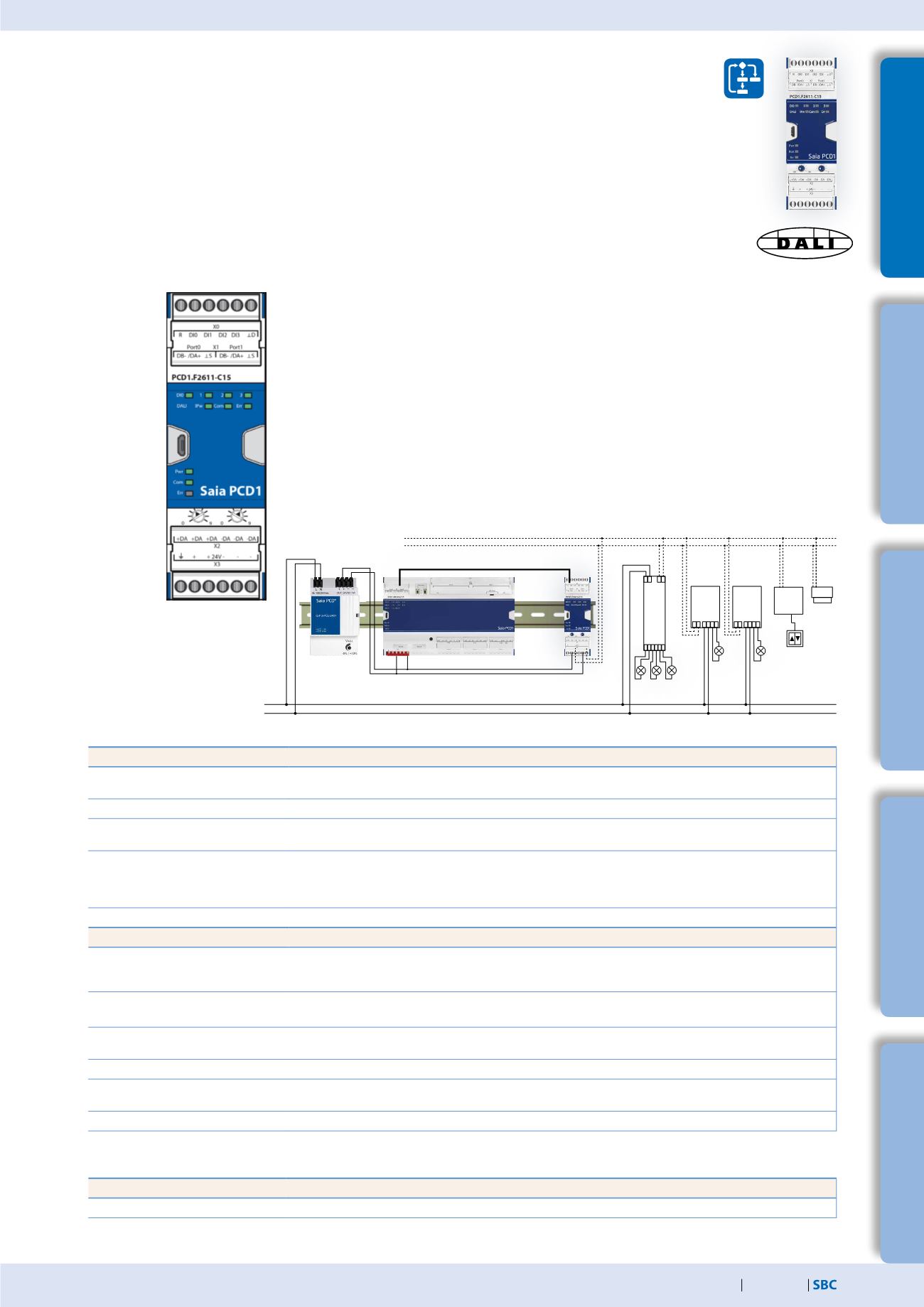

Exemple de raccordement
Entrées
Entrées
4 entrées digitales
24 VCA/VCC
PCD1.F2611-C15 (Module DALI + RS-485 supp.)
Structure
2× interface
RS-485
Interface USB
Selecteur
d'adresse
Alimentation
4 entrées digitales
Voyants système
Voyants d'état
Données techniques
Interfaces
Interface de communication
RS-485 avec isolation galvanique
Débit en bauds : 9 600, 19 200, 38 400, 57 600, 115 200 bps (détection automatique du débit en bauds)
Commutateur d’adressage pour S-Bus
Deux commutateurs rotatifs 0 à 9
Interface de service
USB (Micro-USB)
NFC (near field communication)
DALI
y compris alimentation DALI (désactivable)
pour jusqu'à 64 postes DALI
160 mA max. courant de sortie
Isolation principale (1350 VCA)
Interfaces supplémentaires
RS-485 en mode SASI C
Caractéristiques générales
Tension d’alimentation
24 VCA (50 Hz) nominal ou VCC (selon EN/ IEC 61131-2)
24 VCC, –15/+20% max. y compris 5% ondulation résiduelle
24 VCA, –15/+10%
Isolation galvanique
500 VCC entre l'alimentation et RS-485
ainsi qu'entre l'alimentation et les entrées/sorties
Dimensions
Largeur de boîtier 2 TE (35 mm), compatible avec les armoires à distribution électriques
(selon DIN 43880, dimensions 2 × 55 mm)
Type de montage
Sur rail selon DIN EN 60715 TH35 (1 × 35 mm)
Température ambiante
Fonctionnement : 0 à +55°C sans ventilation
Entreposage : –40 à +70°C
Consommation
2 W typique
Interface DALI
