80
saia-pcd.com
PCD
1
E-Line
45
110
33
90
4
62
48

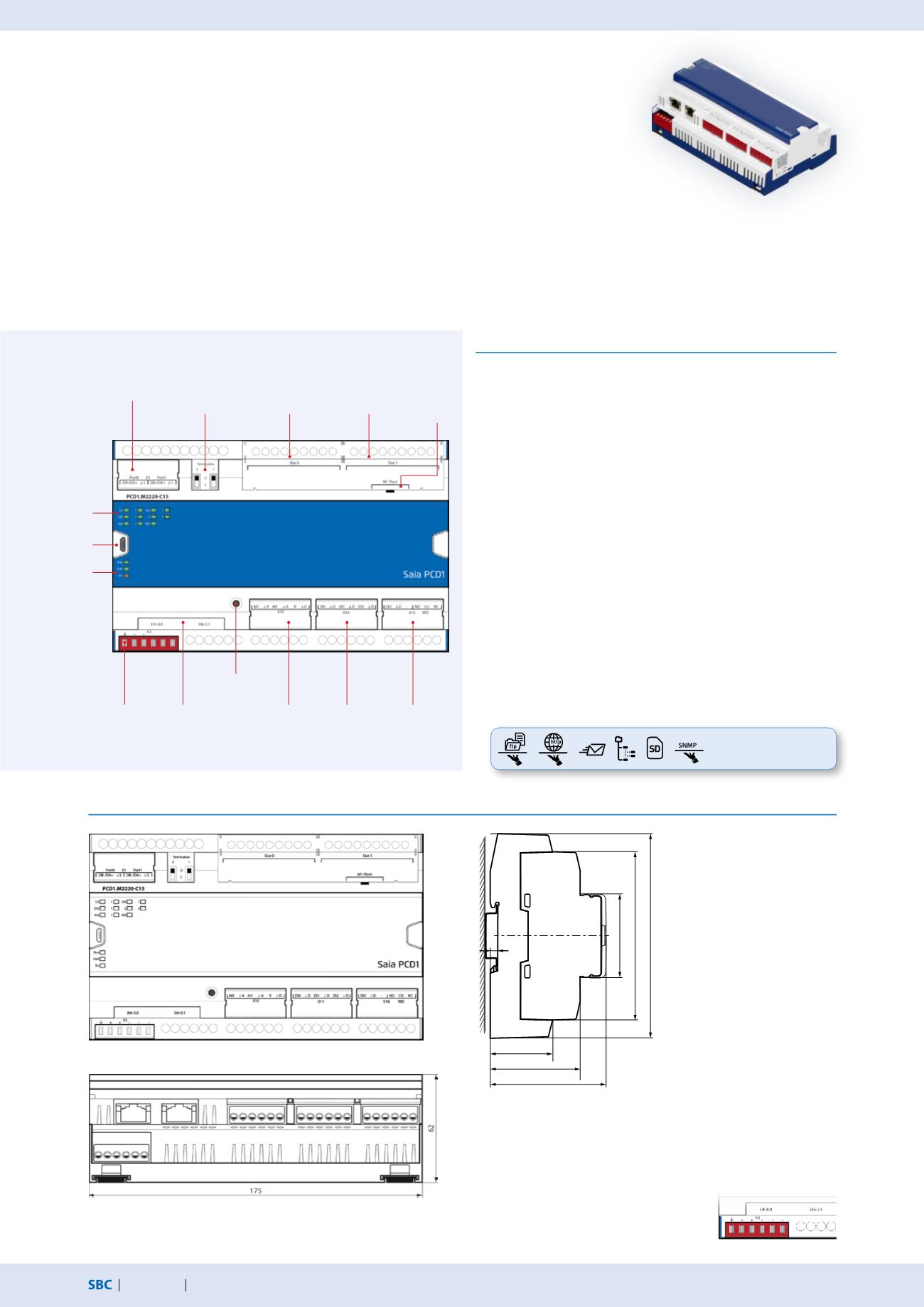

Station d‘automatisation –
E-Line
Structure
2 × Interface
RS-485
Borniers pour entrées et sorties
intégrées
Terminaison
de ligne
RS-485
Connexion
Ethernet
(switch 2 ports)
Port USB
Voyant de
service
Touche RUN /STOP
Emplace-
ment pour
modules
mémoire
1.6.2
Automate PCD1 E-Line
Serveur d’automatisation
intégré
à l‘appareil de base
La gamme Saia PCD1 E-line CPU a été spécialement développée pour l’installation dans les
distributions secondaires. Ses dimensions compactes, permettent une utilisation dans les
espaces réduits. La CPU E-Line est fabriquée et construite en qualité industrielle selon la
directive CEI 61131-2. L'intégration de technologies Web et IT permet une automatisation
durable des installations et des infrastructures tout au long du cycle de vie de l'appareil.
Grâce au support de nombreux protocoles tels que BACnet, LON, Modbus, etc., la CPU Saia
PCD® E-Line est l’interface idéale vers d’autres systèmes. Elle est en outre optimale pour la
réalisation d’automatisation économe en énergie et personnalisée des locaux. Elle constitue
également une bonne base pour atteindre les classes de performance énergétique selon
EN 15232:2012.
f
f
4 entrées numériques
f
f
2 entrées analogiques, chacune configurable par logiciel
f
f
1 relais Watchdog/contact inverseur
f
f
Isolation galvanique entre l’alimentation, le bus et les E/S
f
f
Borniers de raccordement enfichables avec clapets de
protection
f
f
LED d’état en façade
f
f
Switch ethernet, 2 x RS-485, port USB et NFC
f
f
Mémoire embarquée haute capacité pour les données
(jusqu’à 128 Mo pour le système de fichiers)
f
f
Serveur d’automatisation pour l’intégration dans les sys-
tèmes Web/IT
f
f
Programmable avec Saia PG5®
Points forts
Sur rail profilé 35 mm
(selon DIN EN 60715 TH35)
Largeur du boîtier 10
TE (175 mm)
Compatible avec les armoires électriques
(selon DIN43880, dimensions : 2 × 55 mm)
Dimensions et montage
L’appareil peut être alimenté avec une
tension de 24 VCC ou AC.
Concept d'alimentation
2 emplacements à disposition avec
SPI (bus série rapide) pour modules
d’E/S ou de communication
Alimentation
24 VCC
Voyant
d’état
