E-Line
Station d‘automatisation –
E-Line
Le module analogique programmable d'une largeur de 35 mm (2 TE) dispose de 4 entrées et 4 sorties.
Chaque entrée et chaque sortie possède une isolation galvanique et est configurable séparément. De la
sorte, de petites tâches analogiques simples peuvent être réalisées, telles que la saisie de la température
ambiante et des commandes d’actuateurs correspondants de 0 à 10 V.
Données techniques
Interfaces
Interface de communication
RS-485 avec isolation galvanique
Débit en bauds : 9 600, 19 200, 38 400, 57 600, 115 200 bps (détection automatique du débit en bauds)
Commutateur d’adressage pour S-Bus
Deux commutateurs rotatifs 0 à 9
Interface de service
USB (Micro-USB)/NFC (near field communication)
Caractéristiques générales
Tension d’alimentation
24 VCA (50 Hz) nominal ou VCC (selon EN/ IEC 61131-2)
24 VCC, –15/+20% max. y compris 5% ondulation résiduelle
24 VCA, –15/+10%
Isolation galvanique
500 VCC entre alimentation et RS-485 et entre entrées/sorties et alimentation
Dimensions
Largeur de boîtier 2 TE (35 mm), compatible avec les armoires de distribution électriques,
(selon DIN 43880, dimensions 2 × 55 mm)
Type de montage
Sur rail selon DIN EN 60715 TH35 (1 × 35 mm)
Température ambiante
Fonctionnement : 0 à +55°C sans ventilation
Entreposage : –40 à +70°C
Consommation
2 W typique
Caractéristiques
4 entrées analogiques
4 sorties analogiques
Isolation galvanique entre l'alimentation,
le bus et les E / S.
Borniers de raccordement enfichables avec
clapets de protection
Voyant d'état en façade
Interfaces RS-485, USB et NFC
Programmable avec Saia PG5®
Structure
Entrées et sorties
Entrées
4 entrées analogiques
(réglages par logiciel)
0 à 10 V, ±10 V, ±20 mA (0 à 20 mA, 4 à 20 mA),
Pt/Ni 1000, Ni1000 L&S, NTC,
0 à 2500 Ω, 0 à 7500 Ω, 100 Ω à 100 kΩ
Résolution 12/13 bit, dépendante de la configuration d‘entrée
Sorties
4 sorties analogiques
0 à 10 VCC, ±10 V, résolution 12 bits

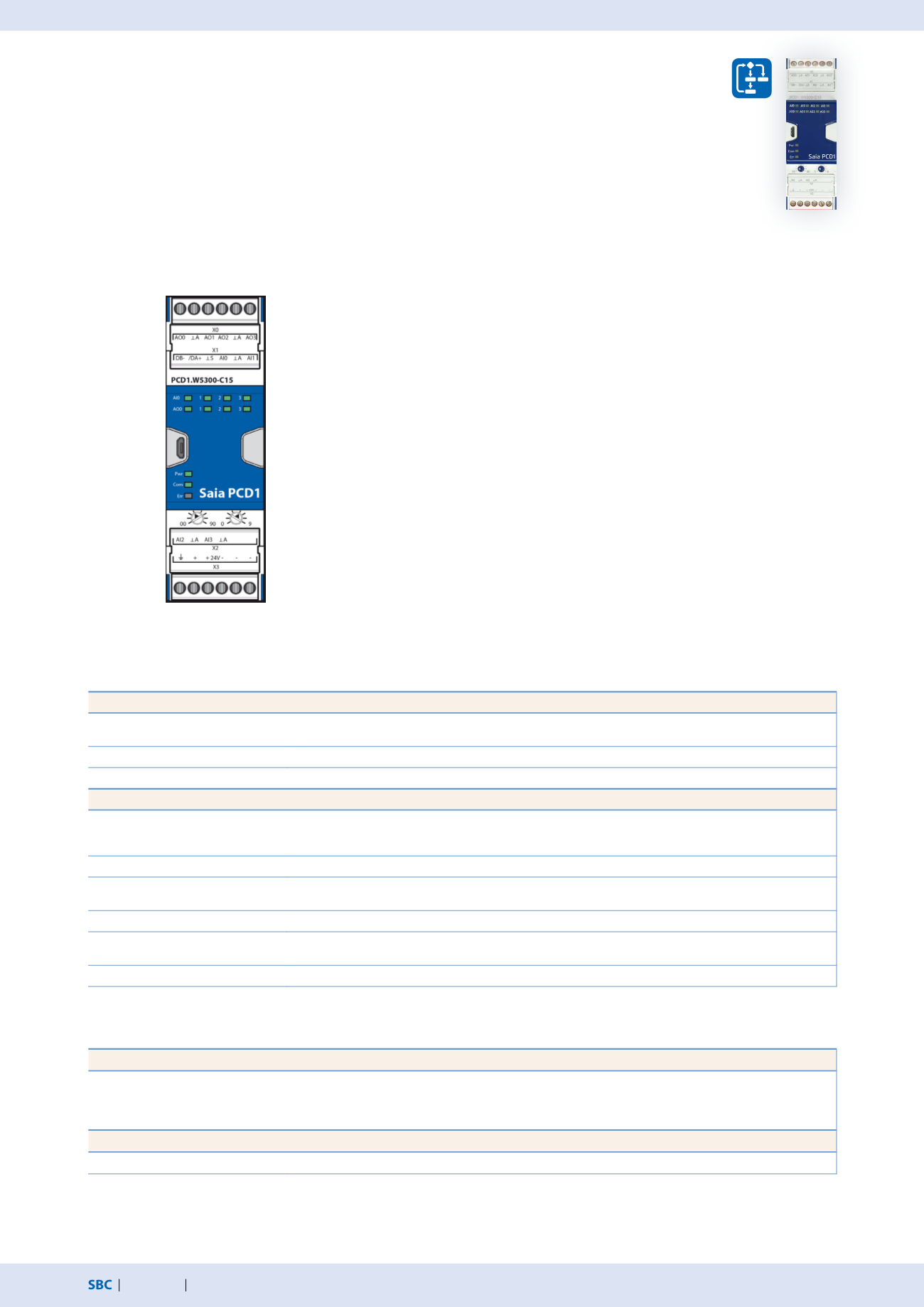

PCD1.W5300-C15 (module analogique)
4 sorties analogiques
2 entrées analogiques
Voyants d'état
Interface RS-485
Interface USB
Selecteur
d'adresse
Alimentation
Voyants système
2 entrées analogiques
