Station d‘automatisation –
E-Line
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
1
Automatisation

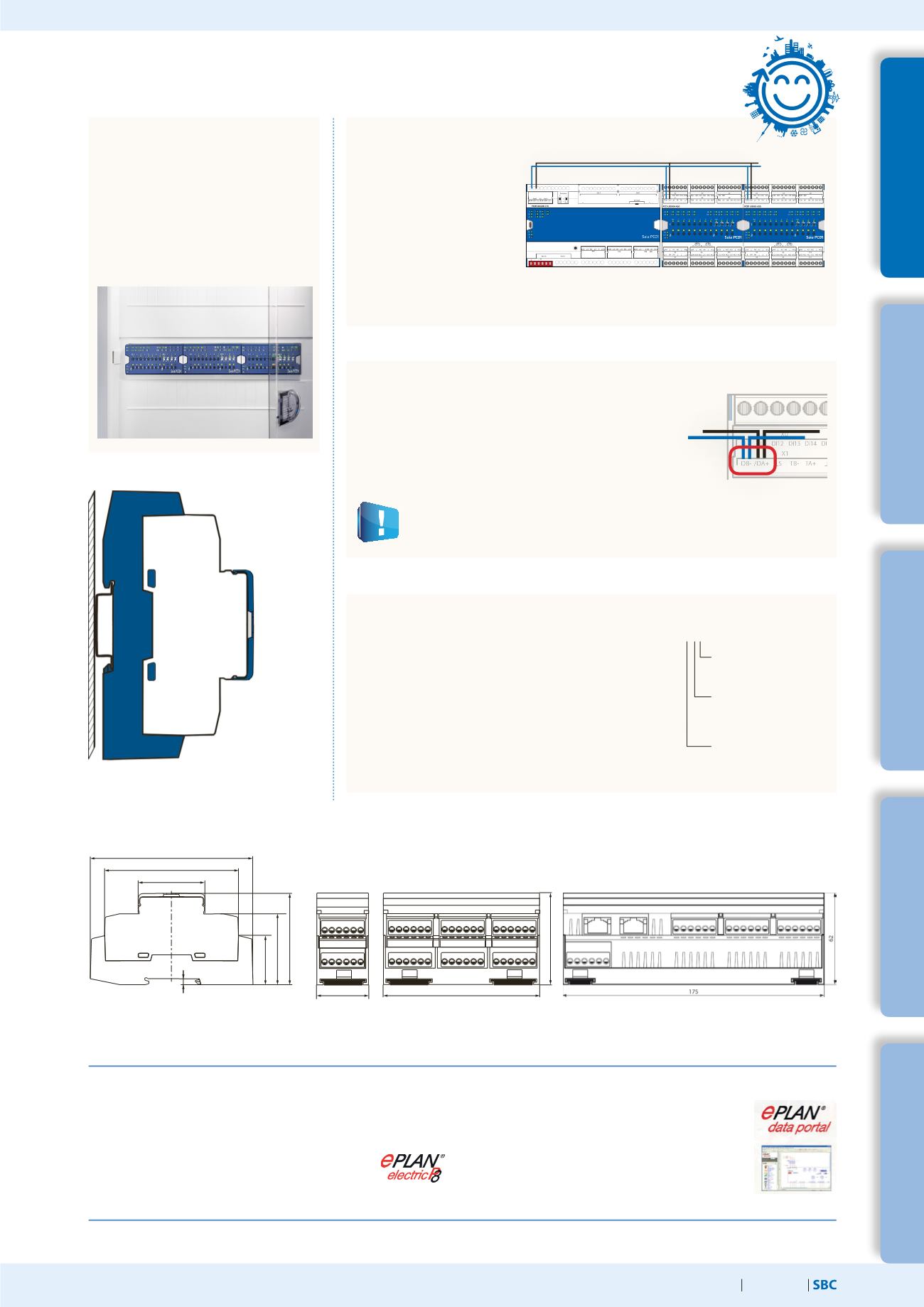

Caractéristiques générales des modules Saia PCD1 E-Line
Montage dans les coffrets de
distribution secondaire
Les dimensions de la gamme E-Line
permettent de monter les modules
dans des coffrets standard. Cela
diminue considérablement les frais
de montage par rapport aux armoires
d'automatisation.
Topologie de bus
La communication avec le
protocole de bus optimisé
en vitesse assure une liaison
fiable jusqu'à 1000 m.
Les modules peuvent en
outre être utilisés comme
modules locaux ou déportés.
Câblage de bus
Les borniers DB– et /DA+ sont à utiliser pour
l’échange de données. Le Bus est câblé dans une
seule borne afin de garantir une liaison ininterrom-
pue lors de l’échange de modules.
Numéro d’article
Quelques points forts des modules E-Line
sont facilement reconnaissables à l'aide
du numéro d’article. Par exemple, si un
module est programmable, il aura un 5 à
la fin ou un 0 pour le mode RIO.
Du câble souple RS-485 avec une section maximale de 0,75 mm² est à utiliser pour
le raccordement du Bus. Il en résulte ainsi une section de câble de 1,5 mm² par
borne.
Exemple :
PCD1.Gxxxx-C15
0 : non programmable
5 : programmable
1 : avec LED pour E/S
2: avec LED et comm. forcée
3: avec LED et afficheur
A : 24 VCC
C : 24 VCC/VCA
F : 230 VCA
J: 110…230 VCA
Montage
Dimensions
Sur rail DIN de 35 mm
(selon DIN EN 60715) TH35
Compatible pour armoire électrique (selon DIN 43880, dimensions : 2 × 55 mm)
Largeur de boîtier
6 unités (105 mm)
Jusqu'à
1000 m
Largeur de boîtier
2 unités (35 mm)
Accessoires et consommables*
Macros EPLAN
Des macros EPLAN sont disponibles pour la
conception de projets et l’ingénierie.
Des macros eplan® electric P8 sont disponibles
sur la page Support.
Les macros et données de produit sont en outre
fournies sur le portail de données eplan®.
*
En préparation, voir chapitre C1 « État des produits »
Largeur de boîtier
10 unités (175 mm)
