Station d‘automatisation –
E-Line
Ces modules d’E/S sont pilotés via RS-485 et permettent une automatisation décentralisée avec
des composants de qualité industrielle. La combinaison des points de données est spéciale-
ment adaptée aux applications du domaine électrique et CVC. Le design compact permet leur
utilisation dans les coffrets de distribution électrique et des espaces réduits. La mise en service
et la maintenance est facilitée grâce à la commande manuelle pour chaque sortie. L’accès à
la commande manuelle en option via l’interface utilisateur Web de l’automate Saia PCD® est
également propopossiblesé pour permettre la maintenance à distance. L’ingénierie est rapide
et efficace grâce à la vaste bibliothèque de FBoxes et ses modèles Web.
Caractéristiques
Protocole S-Bus optimisé pour une
commu-
nication 4 × plus rapide
Commande manuelle via pupitre Web
ou boutons du module
Combinaison E / S spécifique adaptée
aux installations électrique et CVC
Ingénierie facilitée grâce à la biblio-
thèque FBoxes et aux modèles Web
Qualité industrielle selon
CEI EN 61131-2
Borniers de raccordement enfichables
avec clapets de protection
Interface RS-485 avec isolation galva-
nique

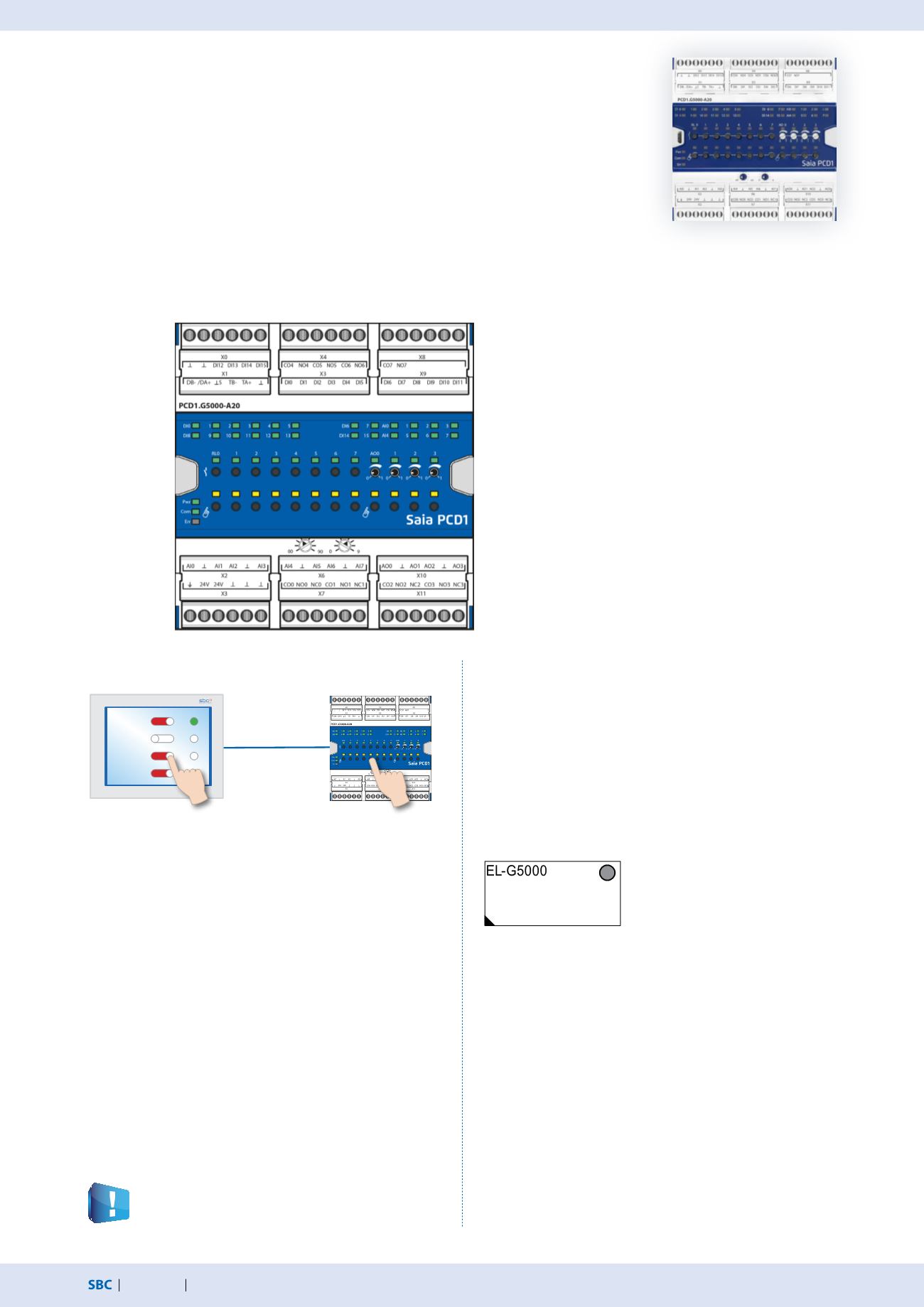

Structure
1.6.4
Module d'entrées/sorties Saia PCD1 E-Line
Commande manuelle ou à distance
Pour lesmodules avec des commandesmanuelles, lamise en service
peut être effectuée indépendamment de la stationmaître.
De plus, les commandes manuelles se laissent également contrô-
ler à distance par un écran tactile. Si la connexion de bus est
interrompue, le module maintient les valeurs manuelles établies.
Les commandes manuelles traditionnelles par potentiomètres et
commutateurs dans la porte de l'armoire de distribution peuvent
ainsi être complètement remplacées.
Les commandes manuelles permettent de définir trois
niveaux de sécurité :
1. Commande depuis le module uniquement.
2. Accès depuis le module et accès restreint depuis le pupitre.
Si la commande manuelle est activée depuis le module,
il n’est pas possible de la désactiver depuis le pupitre.
3. Accès sans restriction depuis le pupitre et le module.
La réinitialisation des valeurs manuelles via le
pupitre n’est pas autorisée selon les applications.
Celles-ci peuvent donc être désactivées ou res-
treintes.
Programmation
Les modules sont adressés et programmés via FBoxes.
Câblage de bus
La plupart des modules sont équipés de résistances de
terminaison qui permettent un câblage sans composants
externes supplémentaires.
Interface
RS-485
4 relais à contact
de travail
4 sorties
analogiques
Selecteur
d'adresse
Alimentation
Voyants sys-
tème
Voyants
d'état et
niveau de
commande
16 entrées digitales
8 entrées
analogiques
FBoxes de communication :
Échange des données pour E/S par le S-Bus optimisé
Fall-Back State configurable pour l'interruption de bus ou
de Timeout
Création directe des symboles
Lecture et écriture de l'état des commandes manuelles
Compatibilité directe pour les macros Web
Web-Templates
:
Des modèles Web sont disponibles pour l'utilisation et la
visualisation des commandes manuelles, .
4 relais à
inverseur
