E-Line
Station d‘automatisation –
E-Line
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
1
Automatisation
Mémoire et système de fichiers
Modèles :
PCD1.M2220-C15
Mémoire programme, BD/texte (Flash)
512 Ko
Mémoire vive, BD/texte (RAM)
128 Ko
Système de fichiers Flash utilisateur embarqué
128 Mo
Communication intégrée
Connexion Ethernet (switch 2 ports)
10/100 Mbps, Full-Duplex, détection/croisement automatique
Oui
Interface de service
Micro USB,NFC (Near Field Communication)
Oui
RS-485,
jusqu’à 115 kbps
Oui

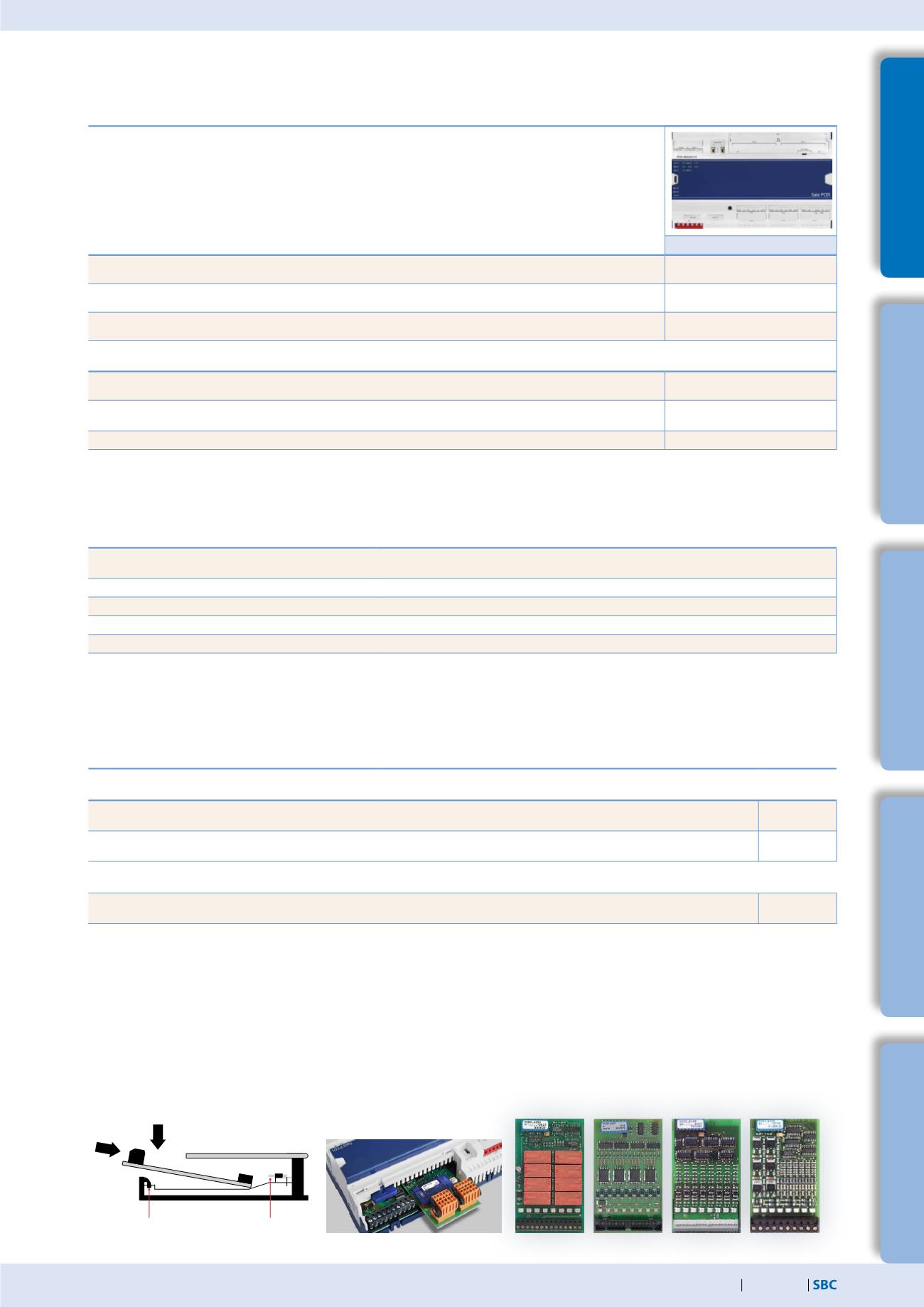

Vue d’ensemble du PCD1.M2220-C15
Entrées/sorties embarquées
Entrées
4 Entrées digitales
24 VCA/VCC logique positive ou négative
Bornier
X14 + X18
2 Entrées analogiques sélectionnables
par commutateur DIP
–10 à +10 VCC, Pt1000, Ni1000, Ni1000 L&S, 0 à 2.5 kΩ, résolution 12 bits Bornier X10
Sorties
1 Relais chien de garde ou contact de commutation
48 VCA ou VCC, 1 A
en VCC, raccorder une diode en tête-bêche en parallèle à la charge
Bornier X18
Caractéristiques générales
Tension de service
Nominale 24 VCA (50 Hz), 24 VCC, -20/ +25 % incl. 5 % d’ondulation résiduelle,
24 VCA, -15 %/+15 % (selon EN/CEI 61131-2)
Température de fonctionnement :
0 à 55°C
Dimensions (l×h ×p)
175 × 110 × 62 mm
Type de montage
sur rail DIN selon EN 60715 TH35
Consommation
6.5 W typique
Modules d’E/S embrochables pour emplacements d’ES 0 et 1
Pour l’UC E-Line, on utilise les modules déjà énumérés pour la gamme PCD2.M4 et PCD2.M5 (chap. 1.4).
Cliquet de fixation
Connecteur de bus
E/S 1 E/S 0
Données techniques
