Automatisation
Le module programmable d’une largeur de 35 mm (2 TE) peut être piloté par RS-485 et permet la régula-
tion de l'éclairage et des stores. Il dispose, en plus des deux sorties relais et deux sorties analogiques, de
quatre entrées digitales. L’utilisateur peut, à choix, utiliser les relais pour une commutation directe des
groupes d'éclairage ou pour la commande d'un store. Grâce à la mesure du courant de charge intégrée, on
peut positionner les stores et localiser les défaillances. L'exploitant peut utiliser les entrées digitales pour
raccorder des interrupteurs.
Données techniques
Interfaces
Interface de communication
RS-485 avec isolation galvanique
Débit en bauds : 9 600, 19 200, 38 400, 57 600, 115 200 bps (détection automatique du débit en bauds)
Commutateur d’adressage pour S-Bus
Deux commutateurs rotatifs 0 à 9
Interface de service
USB (Micro-USB)/NFC (near field communication)
Caractéristiques générales
Tension d’alimentation
24 VCA (50 Hz) nominal ou VCC (selon EN/ IEC 61131-2)
24 VCC, –15/+20 % max. y compris 5% ondulation résiduelle
24 VCA, –15/+10%
Isolation galvanique
500 VCC entre alimentation et RS-485 et entre entrées/sorties et alimentation
Dimensions
Largeur de boîtier 2 TE (35 mm), compatible avec les armoires de distribution électriques, (selon DIN 43880,
dimensions 2 × 55 mm)
Type de montage
Sur rail selon DIN EN 60715 TH35 (1 × 35 mm)
Température ambiante
Fonctionnement : 0 à +55°C sans ventilation
Entreposage : -40 à +70°C
Consommation
2 W typique
Caractéristiques
4 entrées digitales
2 relais avec détection de courant
2 sorties analogiques
Isolation galvanique entre l'alimentation, le bus et les E / S.
Borniers de raccordement enfichables avec clapets de protection
Voyant d'état en façade
Interfaces RS-485, USB et NFC
Programmable avec Saia PG5®
Structure
Entrées et sorties
Entrées
4 entrées digitales
24 VCA/VCC
Sorties
2 sorties analogiques
0 à 10 VCC, résolution 12 bits
2 Relais (Inrush)
250 VCA/30 VCC
8 AAC (AC1)/8 ADC (charge ohmique)
Courant d’appel
15 A
Mesure du courant ≥ 200 mA, résolution 100 mA

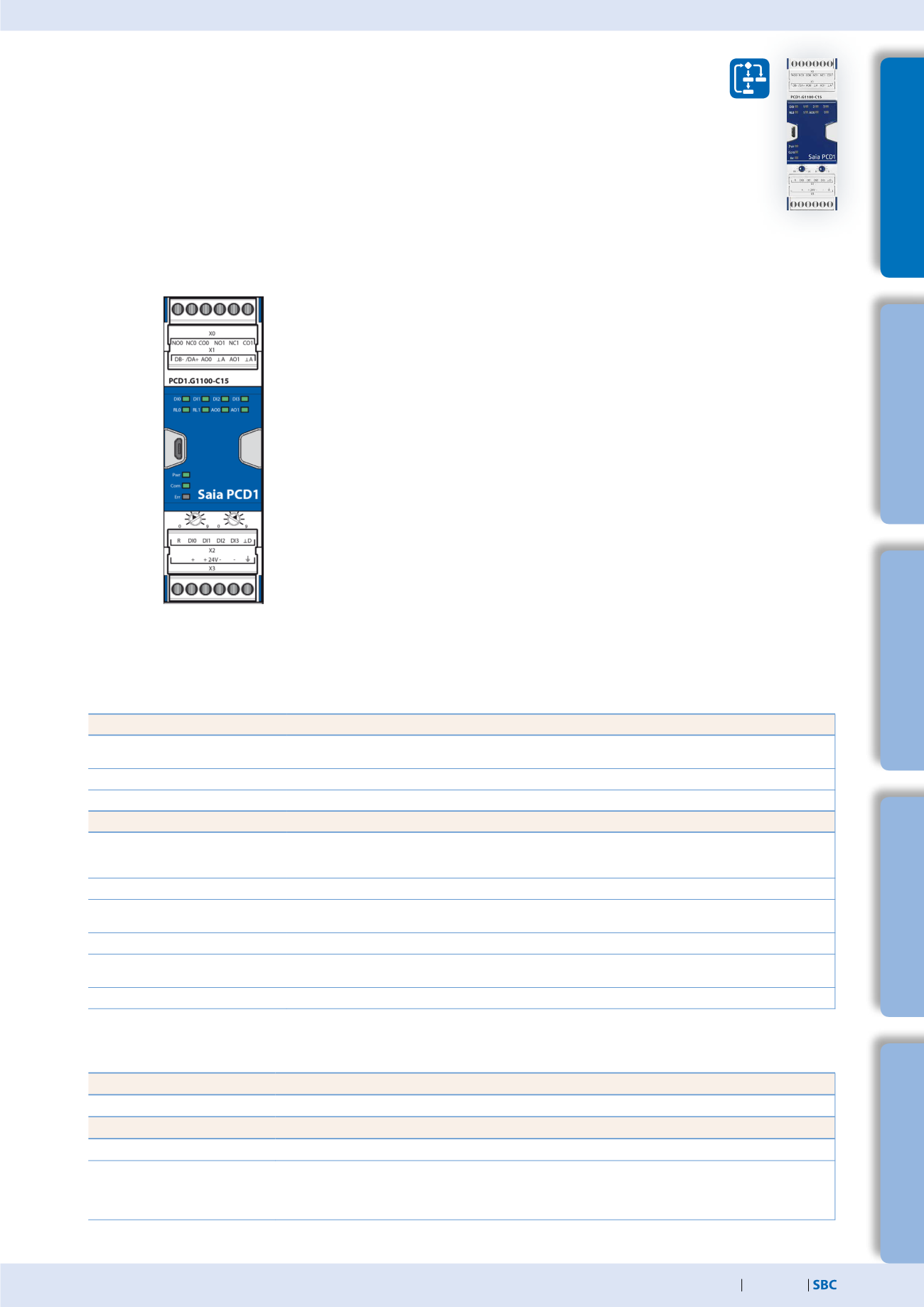

PCD1.G1100-C15 (Module de lumière et store)
Interface
RS-485
Interface USB
2 sorties à relais
2 sorties
analogiques
Commutateur
d'adresse
Alimentation
4 entrées digitales
Voyants système
Voyants d'état
