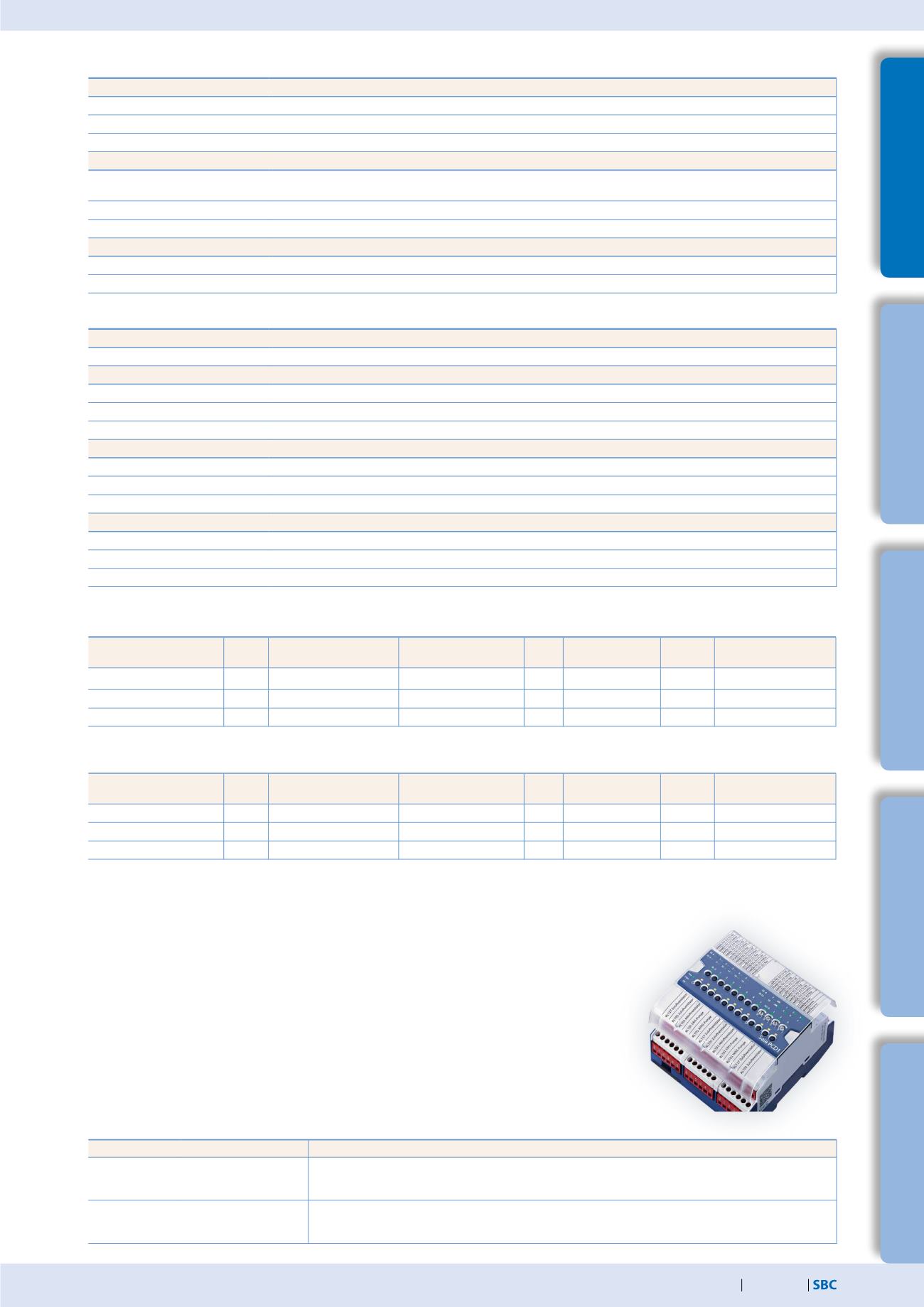

Montage et marquage dans l'armoire d'automatisation
En plus du montage dans les distributions secondaires, les modules peuvent être montés
dans une armoire d'automatisation standard. Des couvercles sont à disposition pour
permettre un marquage confortable. De plus, ils servent comme protection des touches
et des borniers contre des opérations involontaires.
Données techniques
Alimentation
Tension d’alimentation
24 VCC, –15/+20% max. y compris. 5% d'ondulation résiduelle (selon EN/ IEC 61131-2)
Isolation galvanique
500 VCC entre alimentation et RS-485 et entre entrées/sorties et RS-485
Puissance absorbée max.
3 W
Interfaces
Communication
RS-485 avec isolation galvanique / Débit en bauds : 9 600, 19 200, 38 400, 57 600, 115 200 bps
(détection automatique du débit en bauds)
Commutateur d'adresse pour S-Bus
Deux commutateurs rotatifs 0 à 9
Résistance de terminaison
Intégrée, activable par cavalier
Caractéristiques générales
Température ambiante
Fonctionnement : 0 à +55°C sans ventilation –40 à +70°C
Borniers
Borniers à ressort enfichables, 1.5 mm² max.
Entrées et sorties
Entrées digitales
Tension d’entrée
24 VCC, logique positive
Sorties de relais
Tension de commutation max.
250 VCA/30 VCC
Courant de commutation max.
4 A (charge ohmique)
Protection de contact
aucune
Entrées analogiques
Résolution
Résolution 12/13 bit, dépendante de la configuration d‘entrée
Gamme de mesure
0 à 10 V, Pt/Ni1000, Ni1000 L&S, NTC, 0 à 2500 Ω, 0 à 7500 Ω, 0 Ω à 300 kΩ réglables via FBox
Précision
0.3% à 25°C
Sorties analogiques
Résolution
10 bits
Plage de signaux
0 à 10 V (10 mA max.)
Commande manuelle
Commande par boutons et potentiomètres
Modules d'entrées/sorties digitales
Type
DI
Relais (contact de travail/
inverseur)
AI
AO Commande
manuelle
Largeur
Alimentation
PCD1.B1000-A20
4
10 (6/4)
–
–
Oui
6 TE
24 VCC
PCD1.B1010-A20
24
10 (6/4)
–
–
Oui
6 TE
24 VCC
PCD1.B1020-A20
16
4 (0/4)
–
–
Oui
6 TE
24 VCC
Modules d'entrées/sorties combinés
Type
DI
Relais (contact de travail/
inverseur)
AI
AO Commande
manuelle
Largeur
Alimentation
PCD1.G5000-A20
16
8 (4/4)
8
4
Oui
6 TE
24 VCC
PCD1.G5010-A20
12
4 (0/4)
12
8
Oui
6 TE
24 VCC
PCD1.G5020-A20
8
4 (0/4)
16
4
Oui
6 TE
24 VCC
Accessoires
ASN
Short text
Description
PCD1.K0206-005
Set de couvercles E-Line
5×6 TE
Set de 5 couvercles et d’étiquettes pour E-Line
comprenant les couvercles sans ouverture (6 TE = 105 mm) et les étiquettes pour le montage dans les armoires
électriques
PCD1.K0206-025
Set de couvercles E-Line
5×6 TE av. ouv.
Set de 5 couvercles et d’étiquettes pour E-Line avec ouvertures
comprenant les couvercles avec ouvertures pour commandes manuelles (6 TE = 105 mm) et les étiquettes pour le
montage dans les armoires électriques
