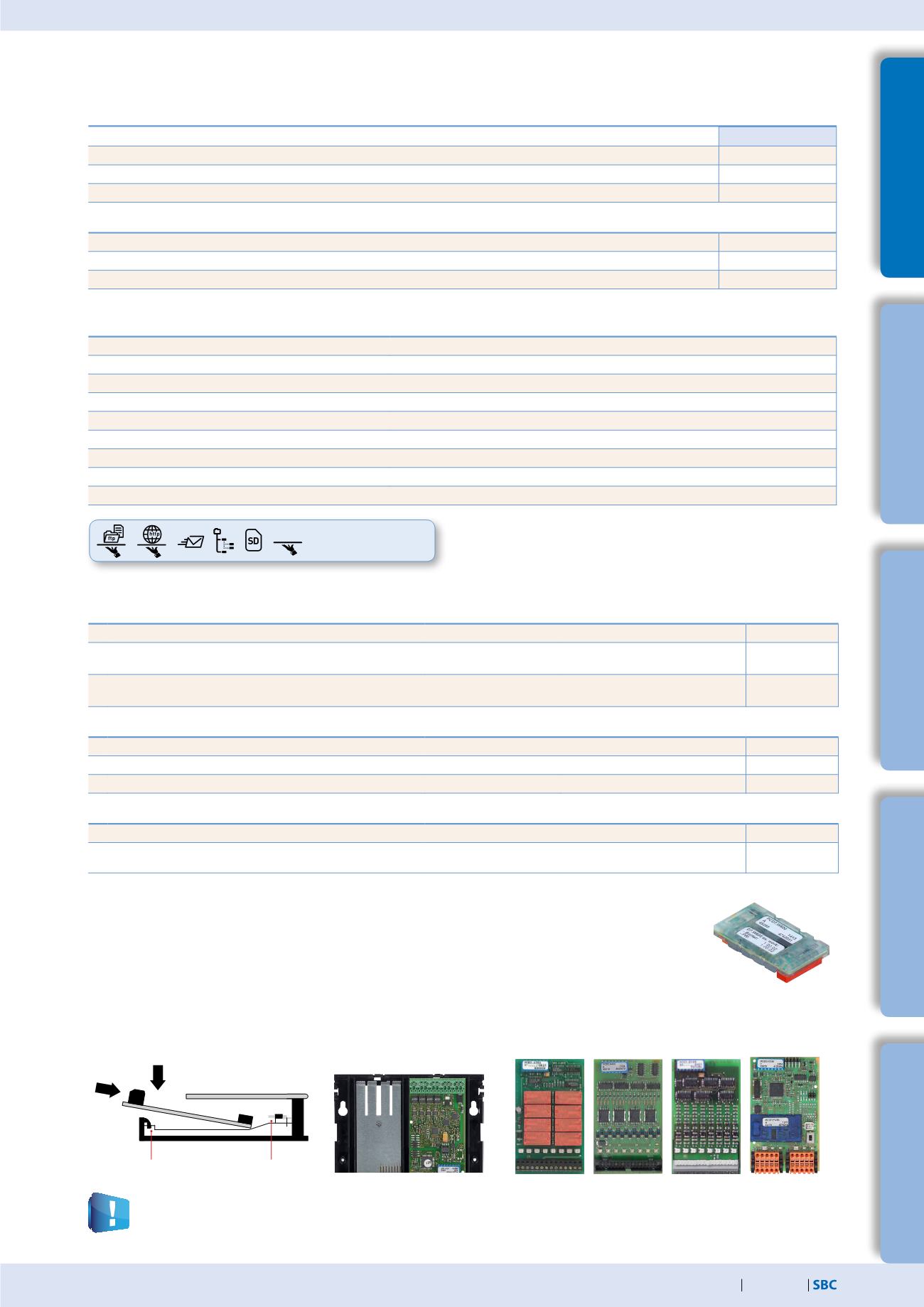

Vue d’ensemble du Saia PCD1.Room (PCD1.M2110R1)
Entrées/sorties embarquées
Entrées
6 Entrées digitales (4 + 2 interrupts)
15 à 30 VCC, filtre d’entrée 3 ms / 0.2 ms
Bornier X1
2 Entrées analogiques sélectionnables par commutateur DIP –10 à +10 VCC, 0 à ±20 mA,
Pt1000, Ni1000, Ni1000 L&S, 0 à 2.5 kΩ, résolution 12 bits
Bornier X1
4 Entrées analogiques sélectionnables par commutateur DIP 0 à 10 VDC, 0(4) à 20 mA, Pt1000, Pt 500, Ni1000,
résolution 14 bits
ES1
Sorties
4 Sorties digitales
24 VCC / 0.5 A
Bornier X0
1 Sortie PWM
24 VCC / 0.2 A
Bornier X0
2 Sorties analogiques sélectionnables par PG5
0 à 10 VCC ou 0(4) à 20 mA, résolution 12 bits
ES1
sélectionnable/paramétrable par PG5
4 Entrées ou sorties digitales
24 VCC/Données (entrées et sorties digitales) sorties digitales
Bornier X0
1 Relais chien de garde ou contact travail
48 VCA ou VCC, 1 A en
VCC, raccorder une diode en tête-bêche en parallèle à la charge
Bornier X3
Caractéristiques générales
Tension de service
24 VCC –20/+25% maxi dont 5% d’ondulation (selon EN/CEI 61131-2)
Pile pour la sauvegarde des données (remplaçable)
Pile au lithium avec une autonomie de 1 à 3 ans
Température de fonctionnement :
0 à 55°C
Dimensions (l×h×p)
142 × 226 × 49 mm
Type de montage
Double rail DIN selon EN 60715 TH35 (2 × 35 mm) ou sur surface plane
Protection
IP 20
Intensité 5 V/+V (24 V) interne
500 mA/200 mA max.
Consommation
12 W typique
Serveur d’automatisation
Mémoire Flash, système de fichiers, serveur FTP et Web, Email, SNMP
Seul un module PCD2.W525 qui est déjà fourni à la sortie d’usine peut fonctionner à l’emplacement d’E/S 1.
Si le module est retiré, l’automate s’arrête.
Modules d’E/S embrochables pour emplacement d’E/S 0
Pour la gamme Saia PCD1, on utilise les modules déjà énumérés pour la gamme PCD2.M5 (chapitre 1.4).
Mémoire et système de fichiers
Modèle :
PCD1.M2110R1
Mémoire programme, BD/texte (Flash)
256 Ko
Mémoire vive, BD/texte (RAM)
128 Ko
Système de fichiers Flash utilisateur embarqué
8 Mo
Communication intégrée
Connexion Ethernet (switch 2 ports)
10/100 Mbps, Full-Duplex, détection/croisement automatique
Oui
Port USB
USB 1.1 Device 12 Mbps
Oui
RS-485
(bornier X3) jusqu’à 115 kbps
Oui
Données techniques
Cliquet de fixation
Connecteur de bus
E/S 0 E/S 1
Module de sortie analogique Saia PCD7.W600
Ce module dispose de 4 sorties analogiques (plage de 0 à +10 V) avec 12 bits de résolution et a été
spécialement développé pour la nouvelle UC PCD1 (PCD1.M2xx0, PCD1.M0160E0, PCD1.M2110R1).
Le module de communication PCD7.F1xxS peut être embroché dans le logement A de l’UC PCD1.
Serveur d’automatisation
intégré à l‘appareil
de base
