Stations d’automatisation – Saia PCD1
1.5.2

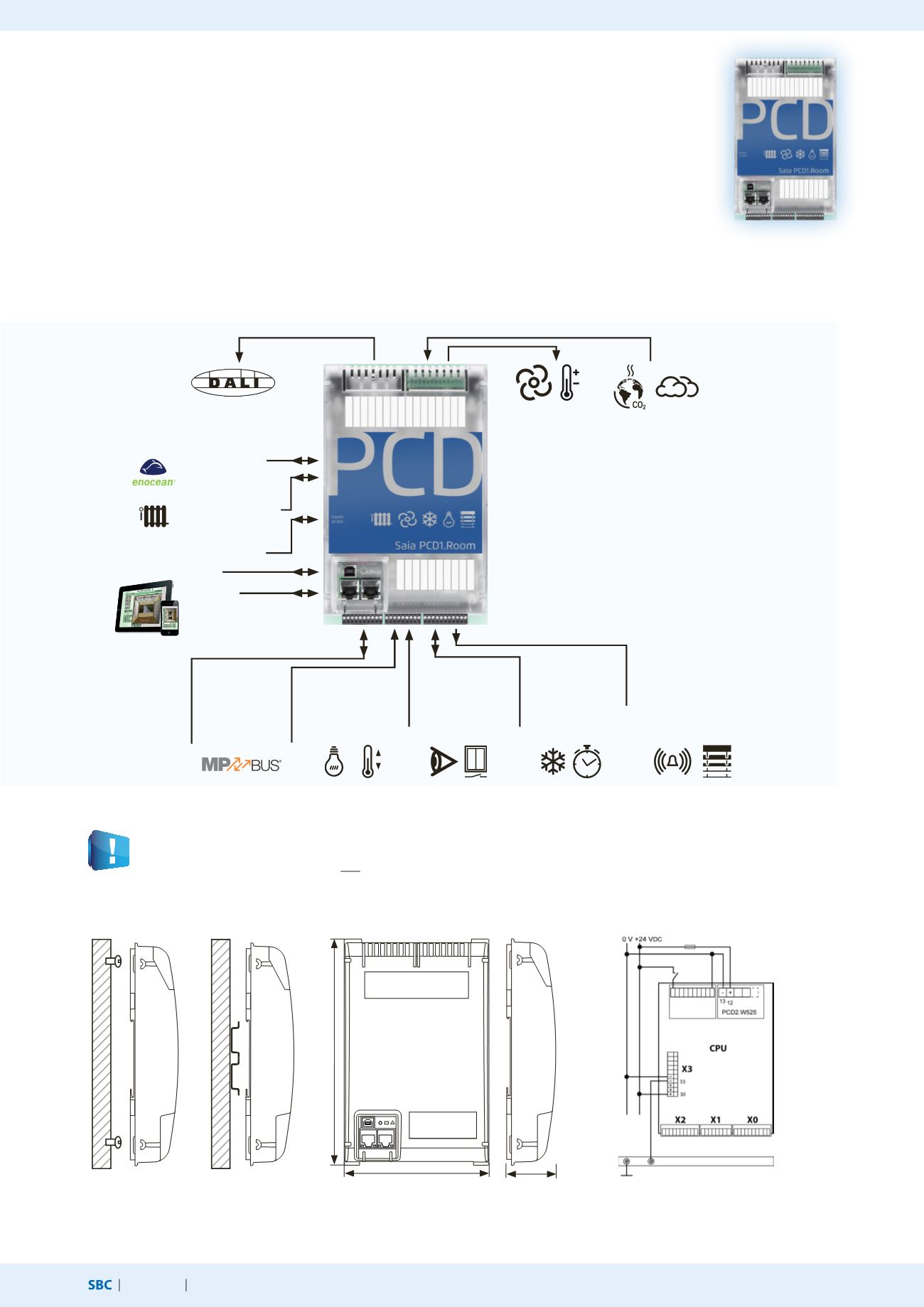

Saia PCD1.Room (PCD1.M2110R1)
Saia PCD1.Room (PCD1.M2110R1) est un contrôleur de locaux programmable pour solutions exigeantes avec
de nombreuses possibilités de communication. Le contrôleur offre, outre les E/S embarquées, un emplacement
d’E/S libre pour ajout au cas par cas d’E/S ou d’options de communication. Des fonctionnalités Web/IT, pour les
commandes mobiles par exemple, sont déjà embarquées. De plus, le Saia PCD1.Room offre différentes possibilités
d’intégration d’autres systèmes dans les locaux au moyen d’interfaces de communication standard. Cela permet ainsi
de réaliser simplement une automatisation de locaux personnelle et (éco)performante. De plus, le contrôleur offre
une bonne base pour la conformité aux classes d’efficacité énergétique selon EN 15232:2012.
L’éclairage, la gestion des stores et la régulation individuelle de locaux peuvent être coordonnés de manière optimale à l’aide de ce contrôleur. L’exemple repré-
sente une affectation possible basée sur des applications selon la liste de fonctions d’automatisation de locaux VDI 3813 et la liste de fonctions d’automatisation de
bâtiments de l’EN 15232.
1× contact travail 48VCA
p. ex. contact de
commutation
1× port série RS485 :
par ex. raccordement
de récepteurs radio
EnOcean externes
Alimentation 24VCC
Port USB
Port Ethernet
(commutateur 2 ports) par exemple
pour connexion à Internet
(ce qui permet une commande à
distance via un navigateur)
1× bornier en option
pour la communication
série en fonction du
module PCD7.F1xxS;
par ex.
– Bus MP (avec
PCD7.F180S) pour
actionneurs Belimo
2× entrées analogiques :
–10à+10VCC, 0 à +/–20 mA,
Pt1000, Ni1000, Ni1000 L&S,
0 à 2.5 kΩ; par ex.
– mesure de la luminosité
– mesure de la température
de l’air
6× entrées digitales :
15 à 30VCC
par ex.
– détection de présence
– surveillance des
fenêtres
4× entrées/sorties digi-
tales (sélectionnables)
24VCC; par ex.
– surveillance du point
de rosée
– programme de com-
mutation horaire
5 sorties digitales : 24VCC
Par ex.
– signalisation de présence
– activation/réglage d’une
sortie binaire
2× sorties analogiques :
0 à 10VCC, 0(4) à 20 mA
Par ex.
– régulation du débit
volumique
– définition de la tempéra-
ture de consigne
4× Entrées analogiques :
0 à 10VCC, 0(4) à 20 mA Pt500,
Pt1000, Ni1000
Par ex.
– mesure de la qualité de l’air
– détection de précipitations
Possibilité d’extension à l’aide
de module d’E/S ou de module
de communication, par ex. DALI
(PCD2.F2610)
Structure avec exemple de raccordement
La fonction Smart RIO Manager n’est pas prise en charge.
Montage
Dimensions
Alimentation et concept de branchement
Vous trouverez de plus amples informations au
chapitre Alimentation et concept de raccordement
des Saia PCD3, ainsi que dans le manuel 26-875.
sur deux rails DIN
(2 × 35 mm selon
EN 60715 TH35)
sur surface plane
Alimentation
Raildemiseà la terre
1,5mm
2
/maxi25cm
Dimensions compactes :
142 × 236 × 49 mm
