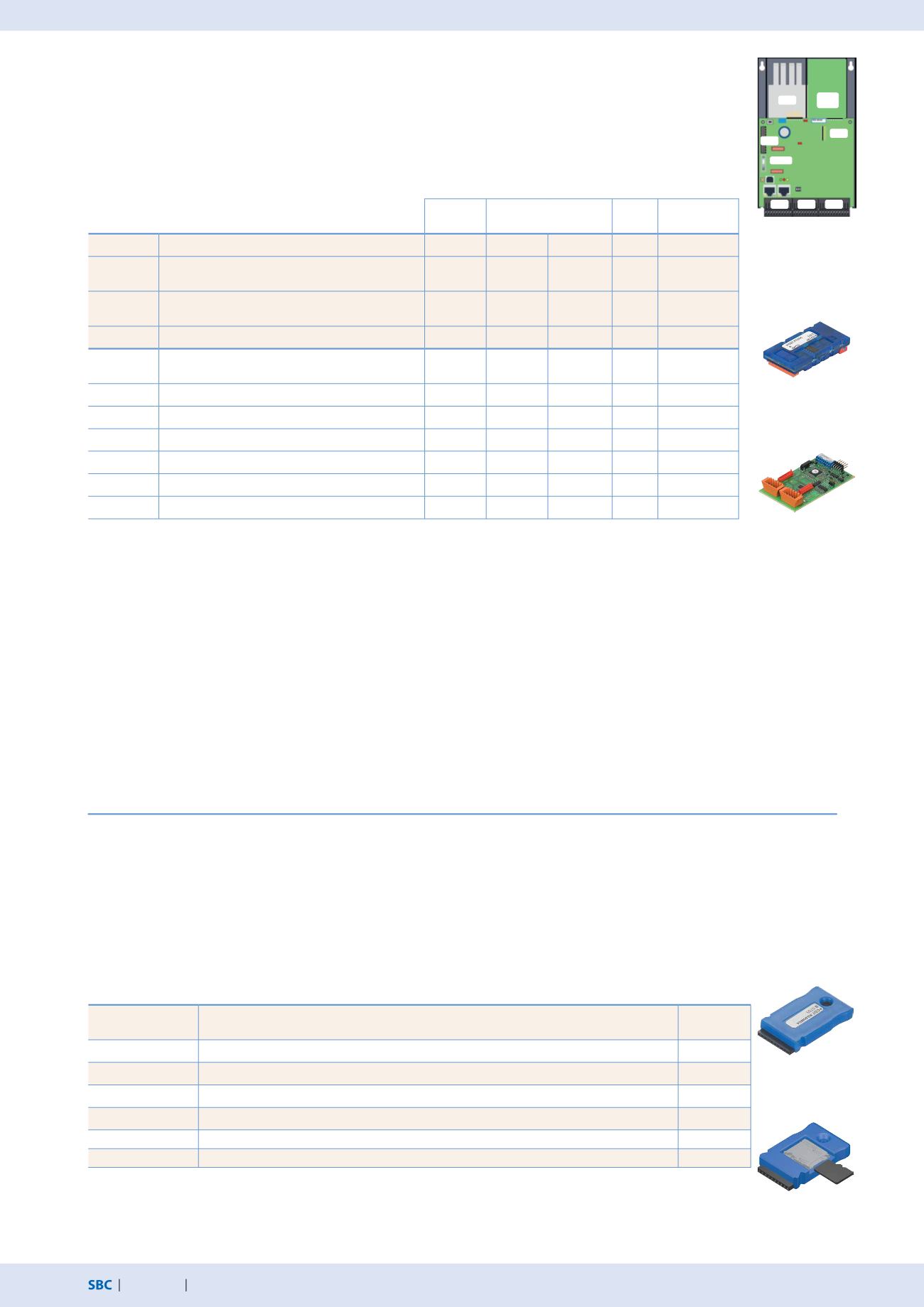

Stations d’automatisation – Saia PCD1
Outre les interfaces embarquées, les fonctions d’interfaces peuvent également être étendues par le biais de
modules placés sur les différents emplacements. Le Saia PCD1.M2110R1 prend ainsi en charge de nom-
breux protocoles. Voir le chapitre «Systèmes de communication en automatisation de bâtiments» pour une
liste détaillée de tous les protocoles.
Options d’interface du Saia PCD1.Room (PCD1.M2110R1)
Caractéristiques spécifiques au système des modules PCD2.F2xxx
Les points suivants doivent être pris en compte lors de l’utilisation des modules d’interfaces PCD2.F2xxx :
Un seul module PCD2.F2xxx (2 interfaces) peut être utilisé par PCD1.M2110R1 Room Edition à l’emplacement E/S 0.
Les informations et les exemples fournis pour les PCD1.M2110R1 dans le manuel 27-619 doivent être pris en compte
pour déterminer la capacité de transmission maximale du système PCD1.M2.
Il est possible d’étendre la mémoire embarquée à l’aide d’un module PCD7.Rxxx à l’emplacement M1.
De plus, BACnet® IP et L
on
-IP peuvent également être activés.
Pour plus d’informations sur la gestion et la structure de la mémoire, voir le chapitre «Description du système Saia PCD®».
Modules mémoire
ES0
Extension de la mémoire et communication
PCD7.R550M04
Module mémoire Flash avec système de fichiers de 4 Mo (pour sauvegarde du programme
utilisateur, pages Web, etc.)
M1
PCD7.R560
Module mémoire Flash pour Firmware BACnet®
M1
PCD7.R562
Module mémoire Flash pour Firmware BACnet® avec système de fichiers de 128 Mo
M1
PCD7.R580
Module mémoire Flash pour Firmware L
on
-IP
M1
PCD7.R582
Module mémoire Flash pour Firmware L
on
-IP avec système de fichiers de 128 Mo
M1
PCD7.R610
Module de base pour carte Flash Micro SD
M1
PCD7.R-MSD1024 Carte Flash Micro SD 1024 Mo, formatée pour PCD
PCD7.R610
Communication
Séparation
galvanique
Consommation interne
5V +V (24 V)
Empla-
cement
Type de con-
necteur d’E/S
1)
PCD7.F110S RS-485/RS-422 sans séparation galvanique
---
40 mA
–
Slot A
PCD7.F121S RS-232 avec RTC/CTS, DTR/DSR, DCD convient pour
connexion modem, EIB
---
15 mA
–
Slot A
PCD7.F150S RS-485 avec séparation galvanique et résistances de
terminaison activables
●
130 mA
–
Slot A
PCD7.F180S Bus MP de Belimo pour 8 actuateurs maximum
---
15 mA 15 mA Slot A
PCD2.F2100 RS-422/RS-485 (sans séparation galvanique) plus
PCD7.F1xxS en option
---
110 mA
–
ES 0/1
2× K
PCD2.F2150 BACnet MS/TP RS-485 plus PCD7.F1xxS en option
---
110 mA
–
ES 0/1
2× K
PCD2.F2210 RS-232 plus PCD7.F1xxS en option
---
90 mA
–
ES 0/1
2× K
PCD2.F2400 Module interface L
on
W
orks
®
---
90 mA
–
ES 0/1
L9
PCD2.F2610 Maître DALI, pour jusqu’à 64 participants DALI
---
90 mA
–
ES 0/1
L
PCD2.F27x0 Maître M-Bus avec 2 interfaces M-Bus
---
70 mA 8 mA ES 0/1
L
PCD2.F2810 Bus MP de Belimo plus PCD7.F1xxS en option
---
90 mA 15 mA ES 0/1
2× K
1)
Les borniers d’E/S embrochables sont incluses à la livraison des modules d’E/S.
Des borniers de rechange et des connecteurs pour câble plat avec câble système et adaptateurs de borniers séparés peuvent être commandés
en tant qu’accessoires.
