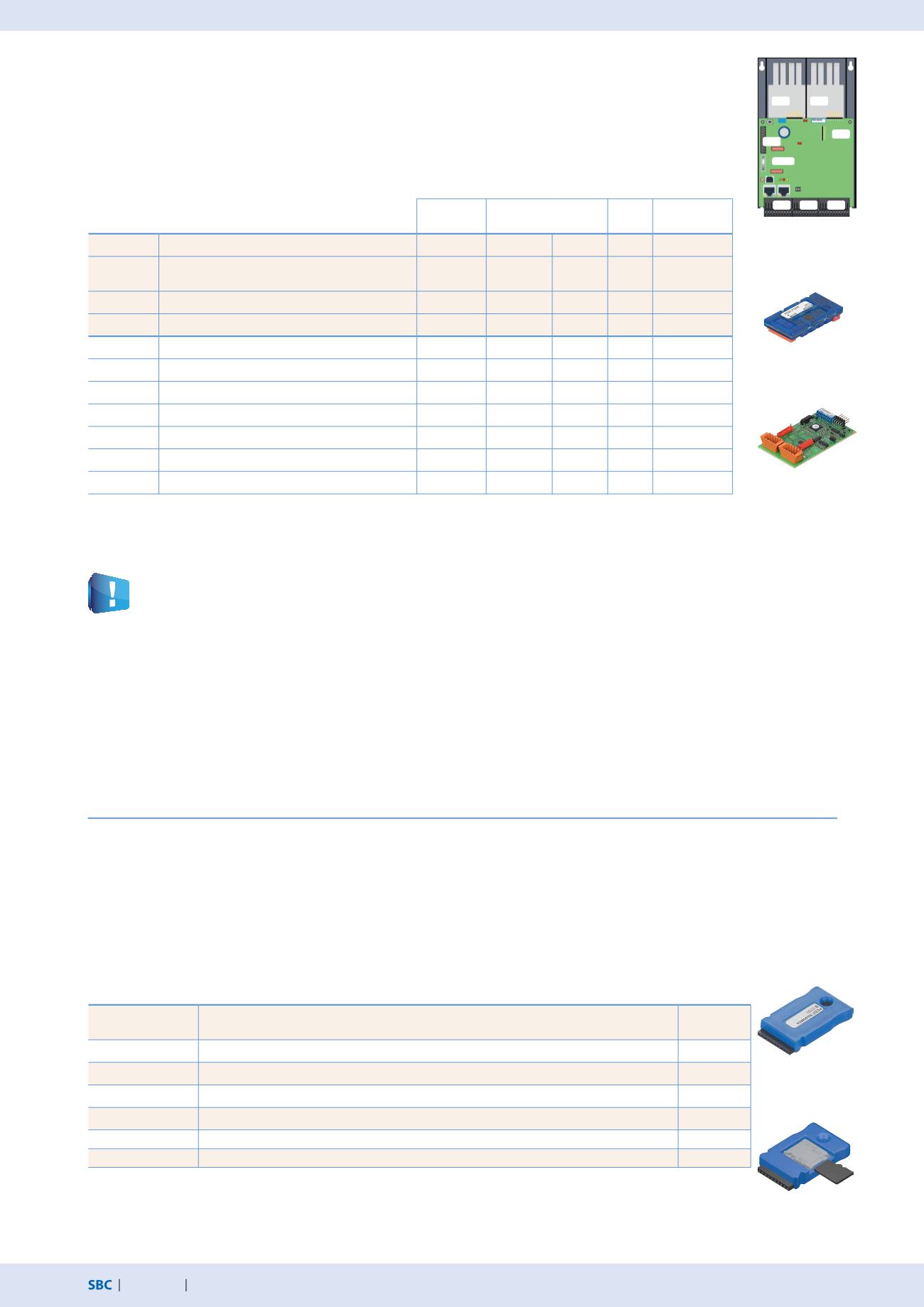

Stations d’automatisation – Saia PCD1
Communication
Séparation
galvanique
Consommation
interne 5V +V (24 V)
Empla-
cement
Type de con-
necteur d’E/S
1)
PCD7.F110S RS-485/RS-422
---
40 mA
–
Slot A
PCD7.F121S RS-232 avec RTC/CTS, DTR/DSR, DCD
convenant aux connexions modem et EIB
---
15 mA
–
Slot A
PCD7.F150S RS-485 avec résistances de terminaison activables
●
130 mA
–
Slot A
PCD7.F180S Bus MP de Belimo pour 8 actuateurs maximum
---
15 mA 15 mA Slot A
PCD2.F2100 RS-422/RS-485 plus PCD7.F1xxS en option
---
110 mA
–
ES 0/1
2× K
PCD2.F2150 BACnet® MS/TP RS-485 plus PCD7.F1xxS en option
---
110 mA
–
ES 0/1
2× K
PCD2.F2210 RS-232 plus PCD7.F1xxS en option
---
90 mA
–
ES 0/1
2× K
PCD2.F2400 M
odule
interface
L
on
W
orks
®
---
90 mA
–
ES 0/1
L9
PCD2.F2610 Maître DALI, pour jusqu’à 64 participants DALI
---
90 mA
–
ES 0/1
L
PCD2.F27x0 Maître M-Bus avec 2 interfaces M-Bus
---
70 mA 8 mA ES 0/1
L
PCD2.F2810 Bus MP de Belimo plus PCD7.F1xxS en option
---
90 mA 15 mA ES 0/1
2× K
1)
Les borniers d’E/S embrochables sont comprises à la livraison des modules d’E/S. Des borniers de rechange et des connecteurs pour câble plat
avec câble système et adaptateurs de borniers séparés peuvent être commandés en tant qu’accessoires.
Outre les interfaces embarquées, les fonctions d’interfaces peuvent également être étendues par le biais de modules
placés sur les différents emplacements. La gamme Saia PCD1.M2 prend en charge de nombreux protocoles.
Pour obtenir des informations détaillées et une vue d’ensemble, voir le chapitre Systèmes de communication en
automatisation des bâtiments.
Options d’interface Saia PCD1.M2xxx
Caractéristiques spécifiques au système des modules PCD2.F2xxx
Les points suivants doivent être pris en compte lors de l’utilisation des modules d’interfaces PCD2.F2xxx :
2 modules PCD2.F2xxx (4 interfaces) peuvent être enfichés sur les emplacements d’E/A 0/1 par système PCD1.M2.
Les informations et les exemples fournis pour les PCD1.M2 dans le manuel 26-875 doivent être pris en compte
pour déterminer la capacité de transmission maximale du système PCD1.M2.
Extension de la mémoire et communication
PCD7.R550M04
Module mémoire Flash avec système de fichiers de 4 Mo
(pour sauvegarde du programme utilisateur, pages Web, etc.)
M1
PCD7.R560
Module mémoire Flash pour Firmware BACnet®
M1
PCD7.R562
Module mémoire Flash pour Firmware BACnet® avec système de fichiers de 128 Mo
M1
PCD7.R580
Module mémoire Flash pour Firmware L
on
-IP
M1
PCD7.R582
Module mémoire Flash pour Firmware L
on
-IP avec système de fichiers de 128 Mo
M1
PCD7.R610
Module de base pour Micro SD Card Flash
M1
PCD7.R-MSD1024 Carte Flash Micro SD 1024 Mo, formatée pour PCD
PCD7.R610
Il est possible d’étendre la mémoire embarquée des Saia PCD1.M2xxx à l’aide d’un module Saia PCD7.Rxxx
sur l’emplacement M1. De plus, le Saia PCD1.M21x0 peut être étendu de BACnet® IP ou L
on
-IP.
Pour plus d’informations sur la gestion et la structure de la mémoire, voir le chapitre «Description du système Saia PCD®».
L’utilisation de modules de modem externe (par ex., QM.716-KS1) est recommandée. Les modules modem
PCD2.T8xx ne peuvent être utilisés qu’en association avec un module PCD7.F121S. Un câblage externe est donc
nécessaire.
Modules mémoire
ES0
ES1
