Stations d’automatisation – Saia PCD2
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
1
Automatisation

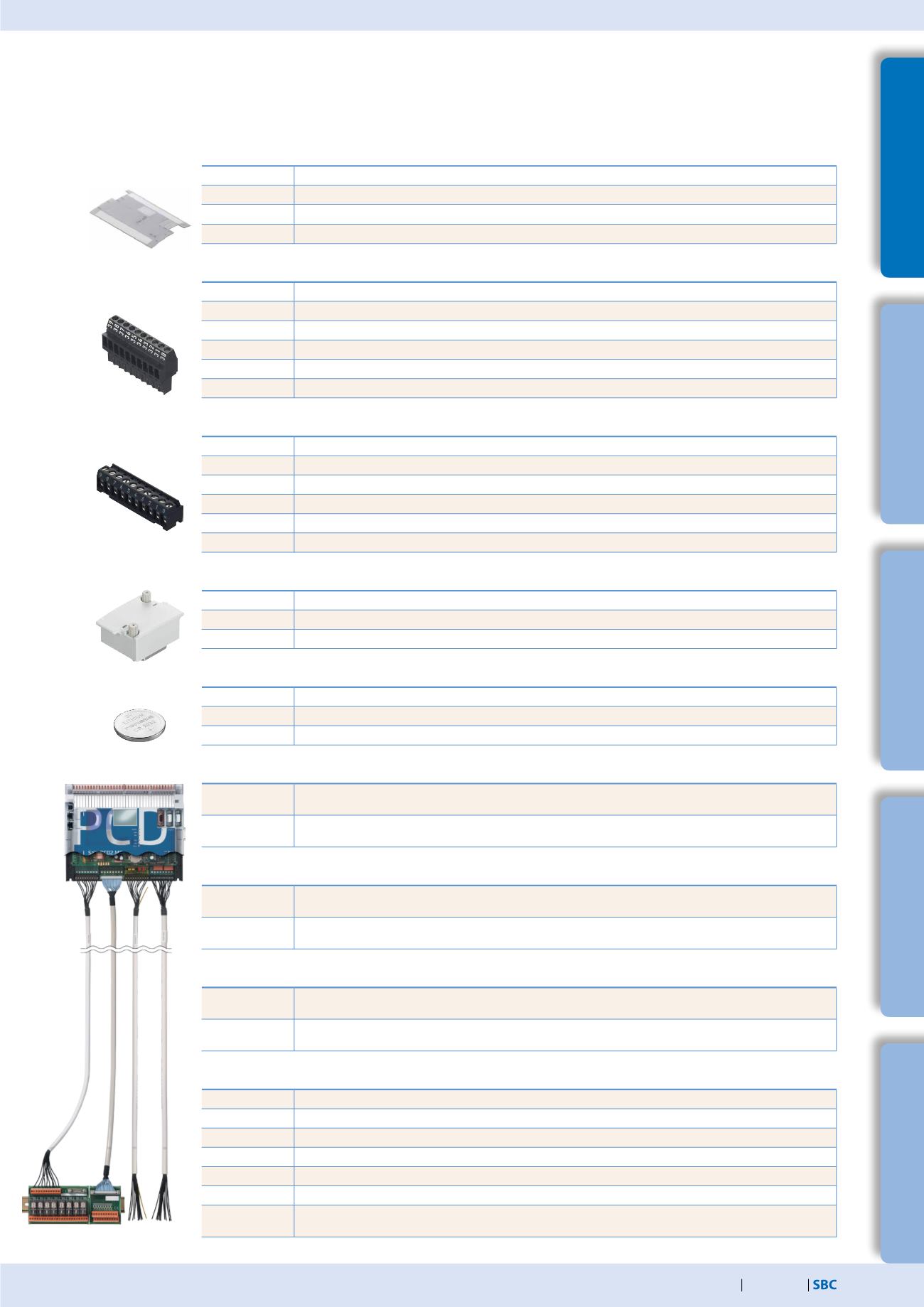

Couvercles pour boîtiers Saia PCD2
Type
Description
4 104 7719 0
Couvercle pour PCD2.M5x40 sans logo (couvercle vierge)
4 104 7758 0
Couvercle pour PCD2.C1000 sans logo (couvercle vierge)
4 104 7720 0
Couvercle pour PCD2.C2000 sans logo (couvercle vierge)
Borniers à vis embrochables Saia PCD2 pour E/S embarquées
Type
Description
4 405 4916 0
Bornier à vis embrochable 10 contacts, numérotés 0 à 9
4 405 4917 0
Bornier à vis embrochable 10 contacts, numérotés 10 à 19
4 405 4918 0
Bornier à vis embrochable 10 contacts, numérotés 20 à 29
4 405 4919 0
Bornier à vis embrochable 10 contacts, numérotés 30 à 39
4 405 4920 0
Bornier à vis embrochable 10 contacts, numérotés 40 à 49
Borniers à vis embrochables et connecteurs pour modules d’E/S Saia PCD2
Type
Description
4 405 5109 0
Bornier à vis embrochable 9 contacts (type L9) pour PCD2.F2400, pour câble jusqu’à 1.5 mm
2
4 405 4847 0
Bornier à vis embrochable 10 contacts (type L) pour câble jusqu’à 1.5 mm
2
, numérotés 0 à 9
4 405 4869 0
Bornier à vis embrochable 14 contacts (type M) pour câble jusqu’à 0.6 mm
2
4 405 5048 0
Bornier à ressort embrochable 2 × 5 contacts (type K) pour câble jusqu’à 1.0 mm
2
, orange
4 405 5054 0
Bornier à ressort embrochable 2 × 5 contacts (type KB) pour câble jusqu’à 1.0 mm
2
, noir
Raccordement pour bus d’E/S
Type
Description
PCD2.K010
Connecteur pour bus d’E/S
PCD2.K106
Câble d’extension du bus d’E/S
Pile
Type
Description
4 639 4898 0
Module de support batterie pour PCD2.M4x60
4 507 4817 0
Pile au lithium pour PCD2.M5540
Câbles pour modules digitaux de 16 E/S
1)
PCD2.K221
Câble rond gainé, constitué de 32 brins de section 0.25 mm², longueur : 1.5 m, côté PCD: connecteur pour câble
plat 34 contactsde type D, côté procédé : conducteurs multicolores non gainés
PCD2.K223
Câble rond gainé, constitué de 32 brins de section 0.25 mm², longueur : 3.0 m, côté PCD: connecteur pour câble
plat 34 contactsde type D, côté procédé : conducteurs multicolores non gainés
Câbles pour adaptateurs PCD2.K520/ à K521/ à K525
1)
PCD2.K231
Câble système méplat gainé, constitué de 34 brins de section 0.09 mm², longueur : 1.0 m,
connecteur pour câble plat 34 contacts aux deux extrémités, de type D
PCD2.K232
Câble système méplat gainé, constitué de 34 brins de section 0.09 mm², longueur : 2.0 m,
connecteur pour câble plat 34 contacts aux deux extrémités, de type D
Câbles pour 2 adaptateurs PCD2.K510/ à K511 ou 1 adaptateur et 1 interface relais PCD2.K551
1)
PCD2.K241
Câble système méplat gainé, constitué de 34 brins de section 0.09 mm², longueur : 1.0 m, côté PCD connecteur
pour câble plat 34 contacts de type D, côté procédé : deux connecteurs pour câble plat 16 contacts
PCD2.K242
Câble système méplat gainé, constitué de 34 brins de section 0.09 mm², longueur : 2.0 m, côté PCD con-
necteur pour câble plat 34 contacts de type D, côté procédé : deux connecteurs pour câble plat 16 contacts
Adaptateurs « câble plat
borniers à vis »
PCD2.K510
Pour 8 entrées/sorties, avec 20 borniers à vis, sans DEL
PCD2.K511
Pour 8 entrées/sorties, avec 20 borniers à vis et DEL (exclusivement en logique positive)
PCD2.K520
Pour 16 entrées/sorties, avec 20 borniers à vis, sans DEL
PCD2.K521
Pour 16 entrées/sorties, avec 20 borniers à vis et DEL (exclusivement en logique positive)
PCD2.K525
Pour 16 entrées/sorties, avec 3 × 16 borniers à vis et DEL (exclusivement en logique positive)
PCD2.K551
Embase à relais pour 8 sorties transistors PCD, avec 24 borniers à vis et DEL
PCD2.K552
Embase à relais pour 8 sorties transistors PCD, avec 24 borniers à vis et DEL et commande manuelle
(commutation en/hors service/automatique) et 1 sortie de signalisation de l’état du mode manuel
Consommables et accessoires pour automates Saia PCD2
1)
Voir chapitre 5.11 pour plus de détails.
