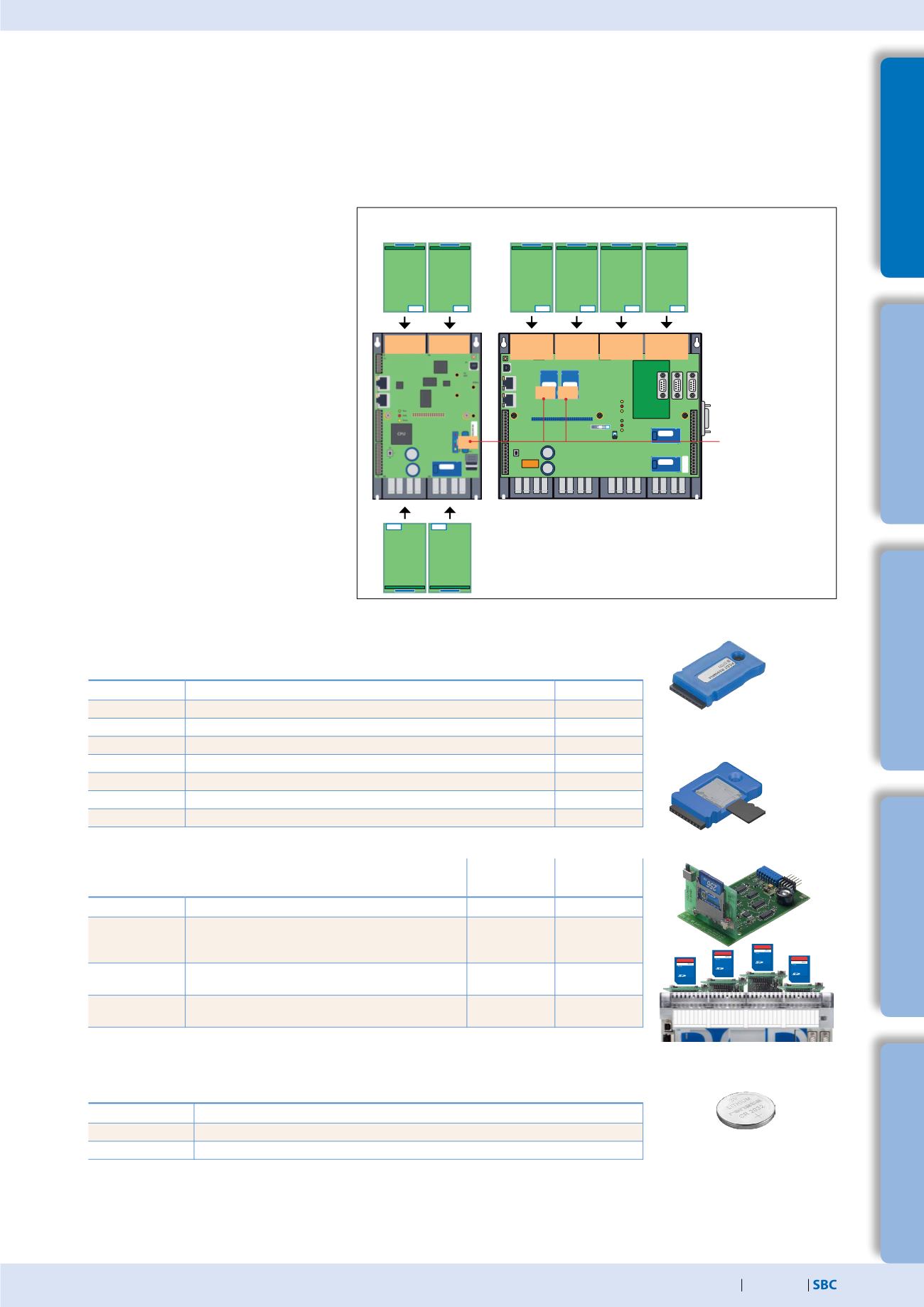

Stations d’automatisation – Saia PCD2
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
1
Automatisation
Les mémoires Flash permettent d’étendre les fonctionnalités des automates SBC PCD2. Elles se présentent aussi bien sous forme de
cartes mémoire avec systèmes de fichiers que de sauvegarde de données. De la même manière, il est possible d’utiliser différents
protocoles (dont le Firmware est installé sur carte Flash) en enfichant tout simplement la carte appropriée. Par exemple, l’automate peut
être rendu compatible avec BACnet® ou L
on
-IP. Pour plus d’informations sur la gestion et l’architecture de la mémoire, voir le chapitre
1.1 Description du système Saia PCD®.
Caractéristiques
Mémoire utilisateur embarquée
1024 Ko de RAM pour programme et blocs
de données/texte
2 Mo de mémoire Flash (S-RIO, configuration
et sauvegarde)
Extensions possibles
Deux emplacements (M1 et M2) pour cartes
mémoire intégrés dans l’UC
Cartes mémoire SD supplémentaires embro-
chables aux emplacements d’E/S 0 à 3 au
moyen d’adaptateurs.
Modules mémoire des automates Saia PCD2
Mémoire Flash avec système de fichiers,
sauvegarde du programme et des données, BACnet®
Type
Description
Emplacement
PCD7.R550M04 Carte Flash de 4 Mo avec système de fichiers
M1 & M2
PCD7.R560
Carte Flash avec BACnet®
M1 & M2
PCD7.R562
Carte Flash avec BACnet® et 128 Mo pour le système de fichiers
M1 & M2
PCD7.R580
Carte Flash avec L
on
-IP
M1 & M2
PCD7.R582
Carte Flash avec L
on
-IP et 128 Mo pour le système de fichiers
M1 & M2
PCD7.R610
Boîtier d’extension pour carte mémoire Flash micro SD
M1 & M2
PCD7.R-MSD1024 Carte mémoire Flash micro SD 1 GB, formatée pour PCD
PCD7.R610
Emplacements
M1 & M2
PCD7.R55xM04
PCD7.R56x
PCD7.R58x
PCD7.R610
Numéro
de l’emplacement
Pile pour la sauvegarde des données
Type
Description
4 639 4898 0
Module support de pile pour PCD2.M4x60
4 507 4817 0
Pile au lithium pour unité centrale PCD (pile bouton RENATA type CR 2032)
Caractéristiques spécifiques au système des modules PCD7.R5xx
Un seul module BACnet® ou L
on
-IP peut être utilisé par PCD2.M5xxx.
Emplacements pour modules mémoire
4 PCD2.R6000 max.
2 PCD2.R6000 max.
2 PCD2.R6000 supplémentaires max.
pour le PCD2.M4560
Cartes mémoire Flash SD PCD2 pour logements d’E/S
PCD2.M4160
PCD2.M4560
PCD2.M5540
Type
Description
Emplacement Emplacement
PCD2.R6000
Module de base avec emplacement pour cartes
mémoire Flash SD (jusqu’à 4 modules
aux emplacements d’E/S 0 à 3 d’une UC)
E/A 0–1
E/A 0–3
PCD7.R-SD512 Carte mémoire Flash SD de 512 Mo
avec système de fichiers
---
---
PCD7.R-SD1024 Carte mémoire Flash SD de 1 024 Mo
avec système de fichiers
---
---
