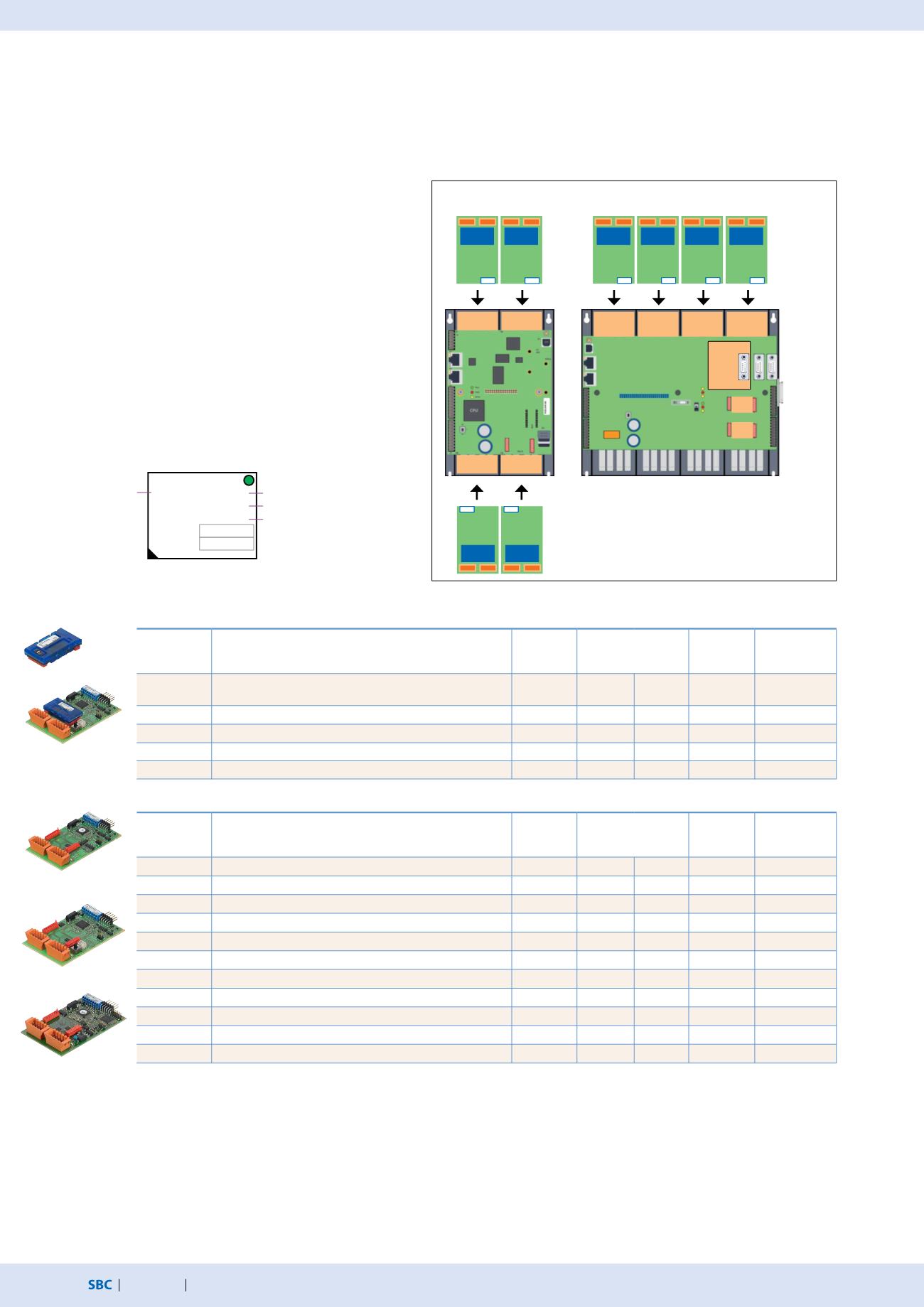

Stations d’automatisation – Saia PCD2
Outre les interfaces embarquées sur les Saia PCD2, les fonctions d’interfaces peuvent également être étendues par le biais de modules
placés sur les différents emplacements. La gamme PCD2 prend en charge de nombreux protocoles. Les spécifications physiques des bus
sont proposées pour la plupart des protocoles sous forme de module embrochable. Si ce n’est pas le cas, le bus peut être raccordé via
un convertisseur externe.
Protocoles pris en charge par les PCD2.M4x60, PCD2.
M5540 via des FBoxes
Communication par modem avec le PCD
Applications d’édition de pupitre opérateur « HMI-Editor »
avec les afficheurs de texte PCD7.Dxxx
S-Net série (S-Bus)
Modbus
JCI-N2-Bus
KNX® S-Mode/EIB (avec convertisseur externe)
DALI
EnOcean (avec convertisseur externe)
M-Bus
BACnet®
Interfaces de communication des automates Saia PCD2
Interfaces physiques programmables
Module
Spécifications
Séparation
galvanique
Consommation Bus
5V Bus +V
Emplace-
ment
Type de
connecteur
d’E/S
1)
PCD7.F110S RS-422 avec RTS/CTS ou RS-485, avec résistances de
terminaison activables
---
40 mA
---
S1 / S2
PCD7.F121S RS-232 avec RTS/CTS, DTR/DSR, DCD
---
15 mA
---
S1 / S2
PCD7.F150S RS-485 résistances de terminaison activables
●
130 mA
---
S1 / S2
PCD2.F2100 RS-422/RS-485 plus PCD7.F1xxS en option
---
110 mA
---
E/S 0 à 3
2× K
PCD2.F2210 RS-232 plus PCD7.F1xxS en option
---
90 mA
---
E/S 0 à 3
2× K
Interfaces physiques pour protocoles spécifiques
Module
Spécifications
Séparation
galvanique
Consommation Bus
5V Bus +V
Emplace-
ment
Type de
connecteur
d’E/S
1)
PCD7.F180S Bus MP de Belimo pour 8 actuateurs maximum
---
15 mA 15 mA S1 / S2
PCD2.F2150 BACnet® MS/TP ou programmable
---
110 mA
---
E/S 0 à 3
2× K
PCD2.F2400 Module interface L
on
W
orks
®
2)
---
90 mA
---
E/S 0 à 3
L9
PCD2.F2610 DALI
---
90 mA
---
E/S 0 à 3
L
PCD2.F2700 M-Bus 240 nœuds
---
70 mA 8 mA E/S 0 à 3
L
PCD2.F2710 M-Bus 20 nœuds
---
70 mA 8 mA E/S 0 à 3
L
PCD2.F2720 M-Bus 60 nœuds
---
70 mA 8 mA E/S 0 à 3
L
PCD2.F2730 M-Bus 120 nœuds
---
70 mA 8 mA E/S 0 à 3
L
PCD2.F2810 Bus MP de Belimo avec socle pour modules PCD7.F1xxS
---
90 mA 15 mA E/S 0 à 3
2× K
PCD7.F7500 Maître Profibus DP
---
200 mA
---
C
PCD2.T814 Modem analogique à 33,6 kbps (interface RS-232 et TTL)
---
250 mA
---
E/S 4 + S1
1)
Les borniers d’E/S embrochables sont comprises dans la livraison des modules d’E/S. Des borniers de rechange et des connecteurs pour câble plat avec
câble système et adaptateurs de borniers séparés peuvent être commandés en tant qu’accessoires (voir pages 65 et 172)
2)
Pour 254 variables de réseau avec socle pour modules PCD7.F1xxS
Caractéristiques spécifiques au système des modules PCD2.F2xxx
Les points suivants doivent être pris en compte lors de l’utilisation des modules d’interfaces PCD2.F2xxx :
Pour chaque système PCD2, 4 modules PCD2.F2xxx maximum (8 interfaces) peuvent être utilisés sur les emplacements 0 à 3.
Le système PCD2 possède un processeur qui se charge à la fois de l’application et des interfaces série.
La gestion de ces modules nécessite une puissance de traitement adéquate.
Les informations et les exemples fournis pour les PCD2.M5 dans le manuel 26-856 doivent être pris en compte pour détermi-
ner la capacité de transmission maximale du système PCD2.M5.
FBox Saia pour Modbus
Emplacements pour modules d’interface
PCD2.F2210
PCD2.F2150
PCD2.F2810
PCD7.F150S
PCD2.F2150 avec PCD7.
F150S
Numéro
de
l’empla-
cement
max. 4 PCD2.F2xxx
max. 2 PCD2.F2xxx
max. 2 PCD2.F2xxx supplémentaires
pour PCD2.M4560
