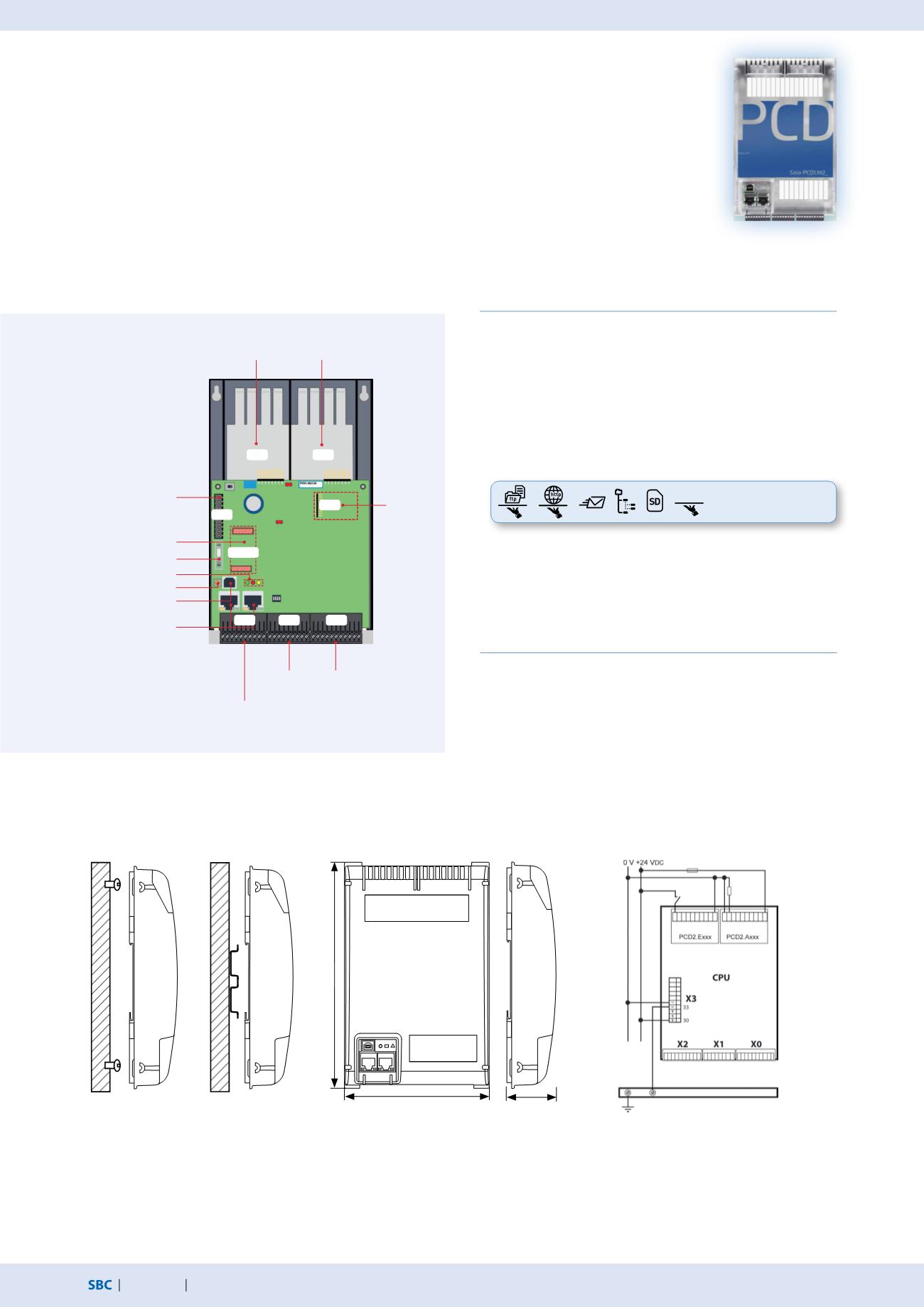

Stations d’automatisation – Saia PCD1
1.5.1
Automates Saia PCD1.M2xxx
Saia PCD1.M2xxx est une gamme de petits automates équipés d’E/S intégrées complétées par deux
emplacements pour modules à disposition. La fonctionnalité Web/IT,
la mémoire embarquée, la diversité des interfaces de communication standard et les possibilités
d’extension offrent d’excellentes solutions pour les petites et moyennes installations.
Structure
Montage
Dimensions
Alimentation et concept de branchement
Vous trouverez de plus amples informations au chapitre
«Alimentation et concept de raccordement des Saia PCD3»,
ainsi que dans le manuel 26-875.
sur surface plane
sur deux rails DIN
(2 × 35 mm selon
EN 60715 TH35)
Dimensions compactes :
142 × 236 × 49 mm
Modèles
PCD1.M2160
avec Ethernet TCP/IP et mémoire étendue
PCD1.M2120
avec Ethernet TCP/IP
PCD1.M2020
sans Ethernet TCP/IP
Caractéristiques
Possibilité d’extension déportée jusqu’à 50 entrées/sorties
avec RIO PCD3.T66x ou PCD3.T76x
Jusqu’à 8 interfaces de communication
Interface USB et Ethernet embarquée
Mémoire embarquée pour les programmes (jusqu’à 1 Mo)
et les données (jusqu’à 128 Mo pour le système de fichiers)
Serveur d’automatisation pour l’intégration dans les
systèmes Web/IT
SNMP
Serveur d’automatisation
intégré à l‘appareil
de base
Emplace-
ment pour
modules
mémoire
Borniers pour entrées et
sorties intégrées
Borniers pour raccordement
en option (Slot A)
2 emplacements à disposition avec SPI (bus série rapide)
pour modules d’E/S ou de communication
Alimentation 24 VCC du
relais chien de garde
interface RS-485
Connexion Ethernet
(commutateur 2 ports)
Port USB
DEL de service
Emplacement pour inter-
faces de communication
Pile
Bouton RUN/STOP
Alimentation
Raildemiseà la terre
1,5mm
2
/maxi25cm
ES0
ES1
