Automationsstationen – Grundlagen
Grundaufbau der Saia PCD® CPU-Baugruppen
Normen
Saia PCD® Steuerungen erfüllen die Norm IEC EN 61131-2 bezüglich Design- und Produktions-
qualität. In dieser Norm wird auf 150 Seiten definiert, wie Elektronik entwickelt und produziert
werden muss, um SPS-Qualität zu erfüllen. Es werden alle wichtigen Themen für die Applikationen
behandelt: Von den Umgebungsbedingungen (Temperatur, Feuchtigkeit, Vibration) über Funktio-
nalität (Speisungs-Schwankung, Unterbrechung) bis hin zur elektromagnetischen Verträglichkeit
in Abhängigkeit vom Einsatzgebiet.
Da sich das Applikationsumfeld leider zu oft nicht normgerecht verhält, haben wir die SBC Steue
rungstechnik robuster gegen Störungen gemacht, als es die CE-Norm fordert. Der grösste Teil der
Saia PCDs sind auch für maritime Anwendungen zugelassen, wo erhöhte Anforderungen an die Geräte
gestellt werden.
Die Qualität und Robustheit der Saia PCD® Steuerungstechnik manifestiert sich auch in MTBF-Werten,
in den Rückläufer-Quoten aus dem Feld sowie in den Feedbacks aus den Umfragen zur Kunden
zufriedenheit, die wir regelmässig durchführen. Weitere Angaben dazu finden Sie auf Seite 18.
Gemeinsame Eigenschaften
USB-Schnittstelle für die Konfiguration, Programmierung und Inbetriebnahme
Ethernet-Schnittstelle mit allen wichtigen Web-/IT-Protokollen sowie für die PG5-Kommunikation
Mindestens eine serielle Schnittstelle On-Board (Saia PCD3.M5/6: 3×)
24 VDC Spannungsversorgung
Daten-Remanenz durch Batterie und/oder Supercap
Watchdog und schnelle Interrupteingänge auf der Haupt-CPU
Steckplätze für intelligente Kommunikations- oder Speichermodule
Modular erweiterbar (ausser Saia PCD1.M) bis zu 1023 zentralen Datenpunkten
Saia PCD® Hardware:

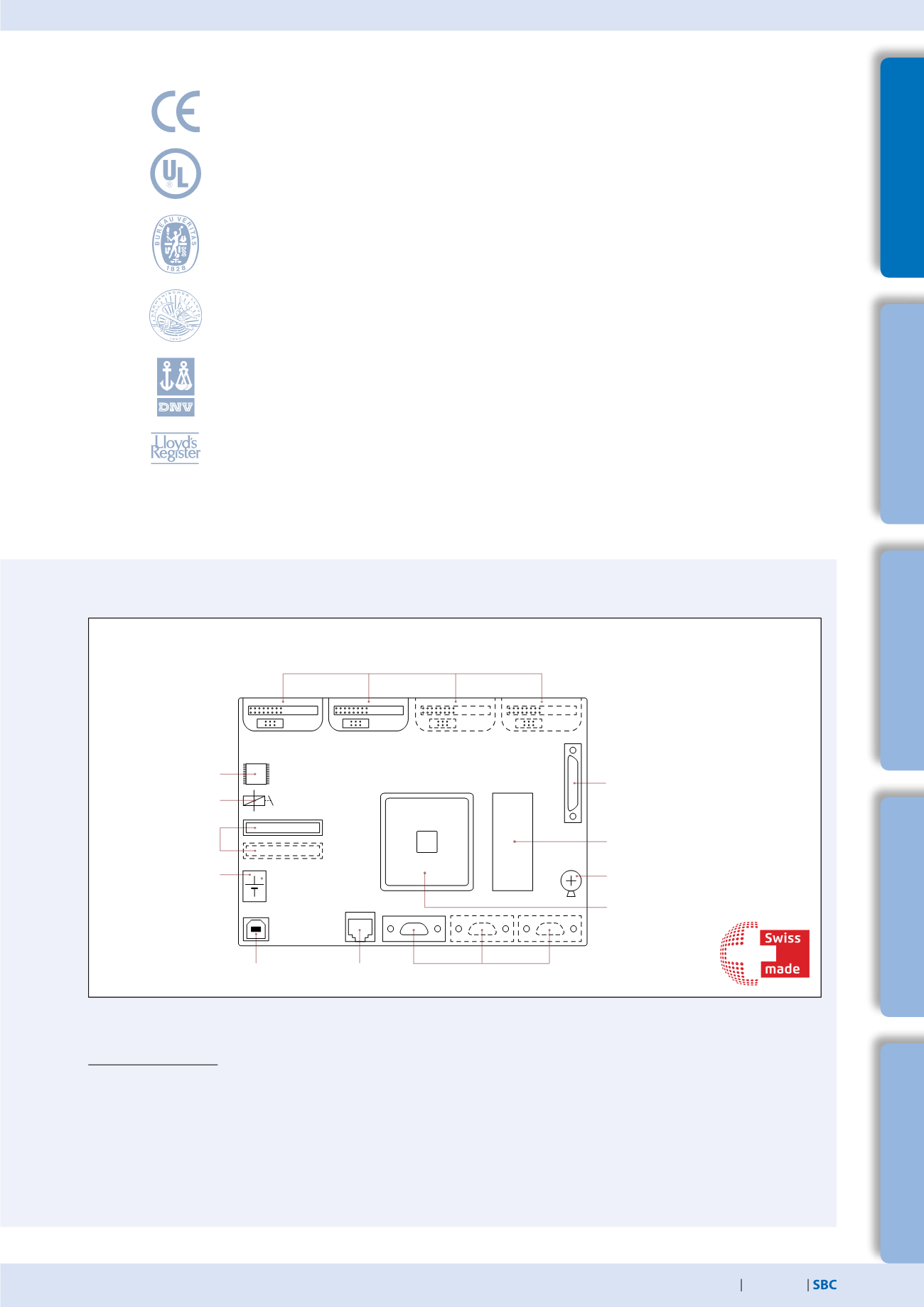

Übersicht der Kern-Elemente einer Saia PCD® Steuerung
Watchdog
1…2 Steckplätze für
Speicherkarte PCD7.Rxxxx
24 VDC Spannungs-
versorgung
USB-
Schnittstelle
Ethernet-
Schnittstelle
1…3 serielle Schnittstellen
Erweiterung mit weiteren E/A-Modulen
(ausser PCD1.M2/Erweiterungen PCDx.C mit
PCDx.E/A/B/W) bis max. 1023 Datenpunkten
Speicher für Anwenderprogramm
128 kB–2 MB
66–233 MHz
Coldfire Prozessor
Batterie/Supercap
Zwei Steckplätze bei PCD1.M2 / Vier Steckplätze für Speicher
(PCDx.R) Kommunikations-
(PCDx.F) oder E/A-Module (PCDx.E/A/B/W)
Echtzeituhr
