E-Line
Station d‘automatisation –
E-Line
Caractéristiques
Transmission radio pour bus RS-485 (Modbus et S-Bus)
Bande 869 MHz
Utilisable en Europe sans autorisation
Utilisable comme point à point, multipoint ou comme répéteur
Antenne interne ou externe
Isolation galvanique entre l'alimentation et le bus
Borniers de raccordement enfichables avec clapets de protection
Voyant d'état en façade
Interface NFC
Configuration et pilotage au moyen de FBoxes

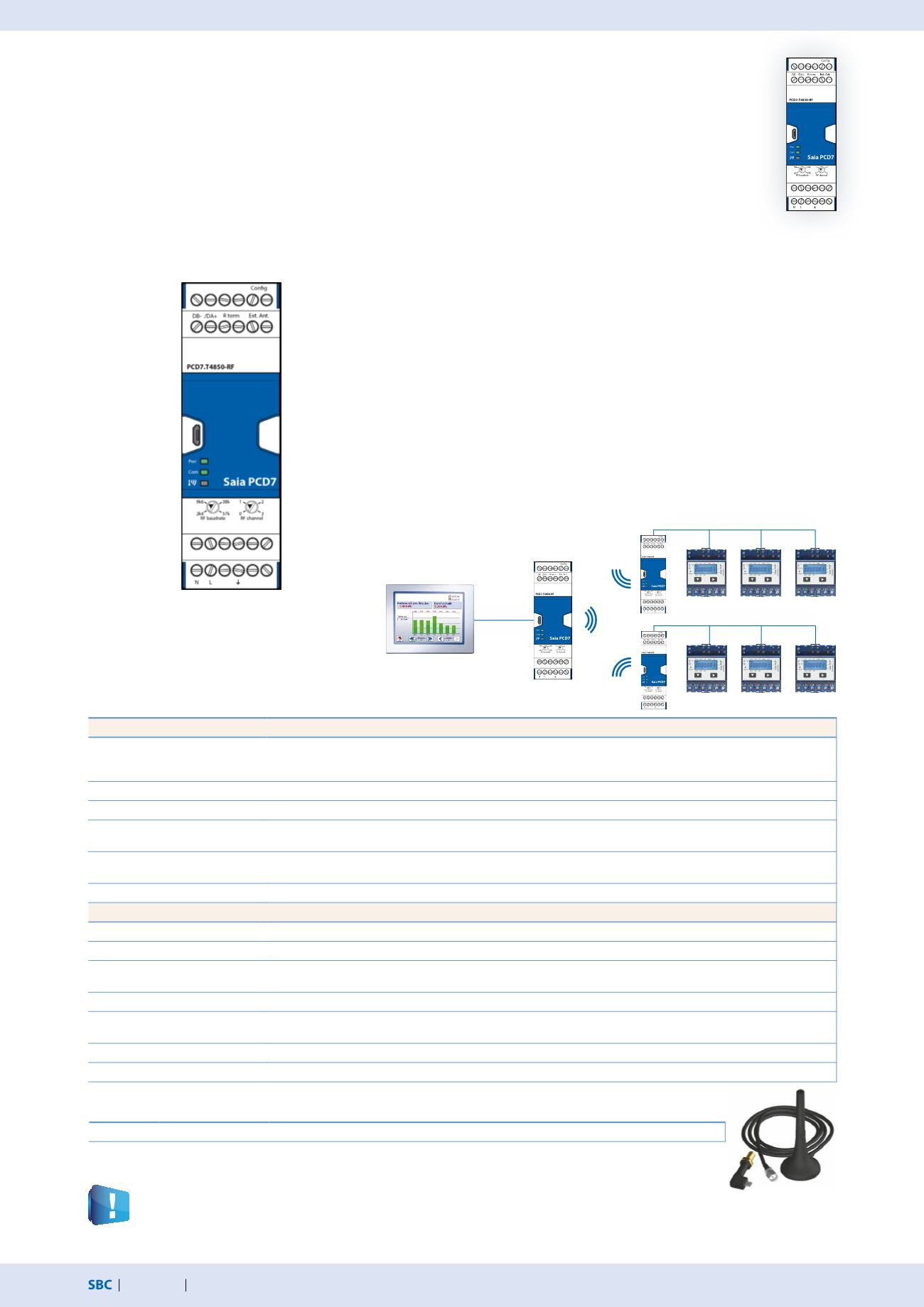

PCD7.T4850-RF (Modem RF, RS-485)
Le modem RF PCD7.T4850-RF étend une communication RS-485 (Modbus et S-Bus) par signal radio. La plage de
fréquence utilisée de 869 MHz est utilisable librement en Europe, et avec l'auto-déclaration, les appareils peuvent
être exploités sans autorisation supplémentaire. Les modules ont une antenne intégrée qui permet la transmission
de données sans matériel supplémentaire. Si l’on a besoin d'une antenne externe, celle-ci peut être raccordée au
panneau frontal via un connecteur. Les boîtiers de 35 mm de largeur conviennent aux armoires de distribution
classiques. Pour la configuration des paramètres, l'appareil possède des commutateurs rotatifs qui permettent de
sélectionner la vitesse de transmission de données par radio et le canal radio.
Données techniques
Interfaces
Interface de communication
par fil
RS-485 avec isolation galvanique
Débit en bauds : 2400, 4800, 9600, 19
’
200, 38
’
400, 57
’
600, 115
’
200 bps
(détection automatique du débit en bauds, détection de parité)
Communication / Radio
2400, 9600, 38
’
400, 57
’
600 bps, sélectionnable avec commutateur
Bande de fréquences
869.475 à 869.6 MHz
Canaux de fréquence (sous-
bandes)
4 canaux, sélectionnable avec bouton
Portée radio (line of sight)
Antenne interne : 1000 m @2400 bps
Antenne externe : 6000 m @2400 bps
Interface de service
NFC (near field communication)
Caractéristiques générales
Tension d’alimentation
230 VCA, –20/+15%, (50 Hz)
Isolation galvanique
2.3 kVCC entre l'alimentation et RS-485
Dimensions
Largeur de boîtier 2 TE (35 mm), compatible avec les armoires électriques
(selon DIN 43880, dimensions 2 × 55 mm)
Type de montage
Sur rail selon DIN EN 60715 TH35 (1 × 35 mm)
Température ambiante
Fonctionnement : 0 à +55°C sans ventilation
Entreposage : –40 à +70°C
Consommation
< 4 W
Adaptateur pour antenne externe
Pour raccorder une antenne externe SMA au module radio, un adaptateur est inclus la livraison.
Accessoire
PCD7.K840 Antenne externe
Antenne avec connecteur SMA
L'appareil PCD7.T4850-RF peut être utilisé dans tous les pays de l'UE y compris la Suisse et la Norvège.
Les autorisations pour les autres pays sont en cours d'examen.
La limitation du temps de diffusion doit être limitée à 10% selon la norme ERC 70-03.
Structure
Interface
RS-485
Connexion
pour antenne
Selecteur
d'adresse
Alimentation
Voyants système
Exemple de raccordement
