Automatisation
PCD1.P1001-J30
(Power Quality Analyzer)
Caractéristiques
Analyseur de réseau avec une précision de
mesure de 0.5%
Mesure des 3 phases et de la ligne de neutre
Entrées pour le raccordement de TI
Enregistrement des données de mesure
(évènementiel/cyclique) dans la mémoire
interne
Affichage LCD de 1.9 pouces
Entrées de mesure séparée galvaniquement
Entrée de mesure de température
Interface RS-485 séparée galvaniquement pour
S-Bus/Modbus (commutable)
Boîtier de 105 mm de large pour rail DIN (6 TE)

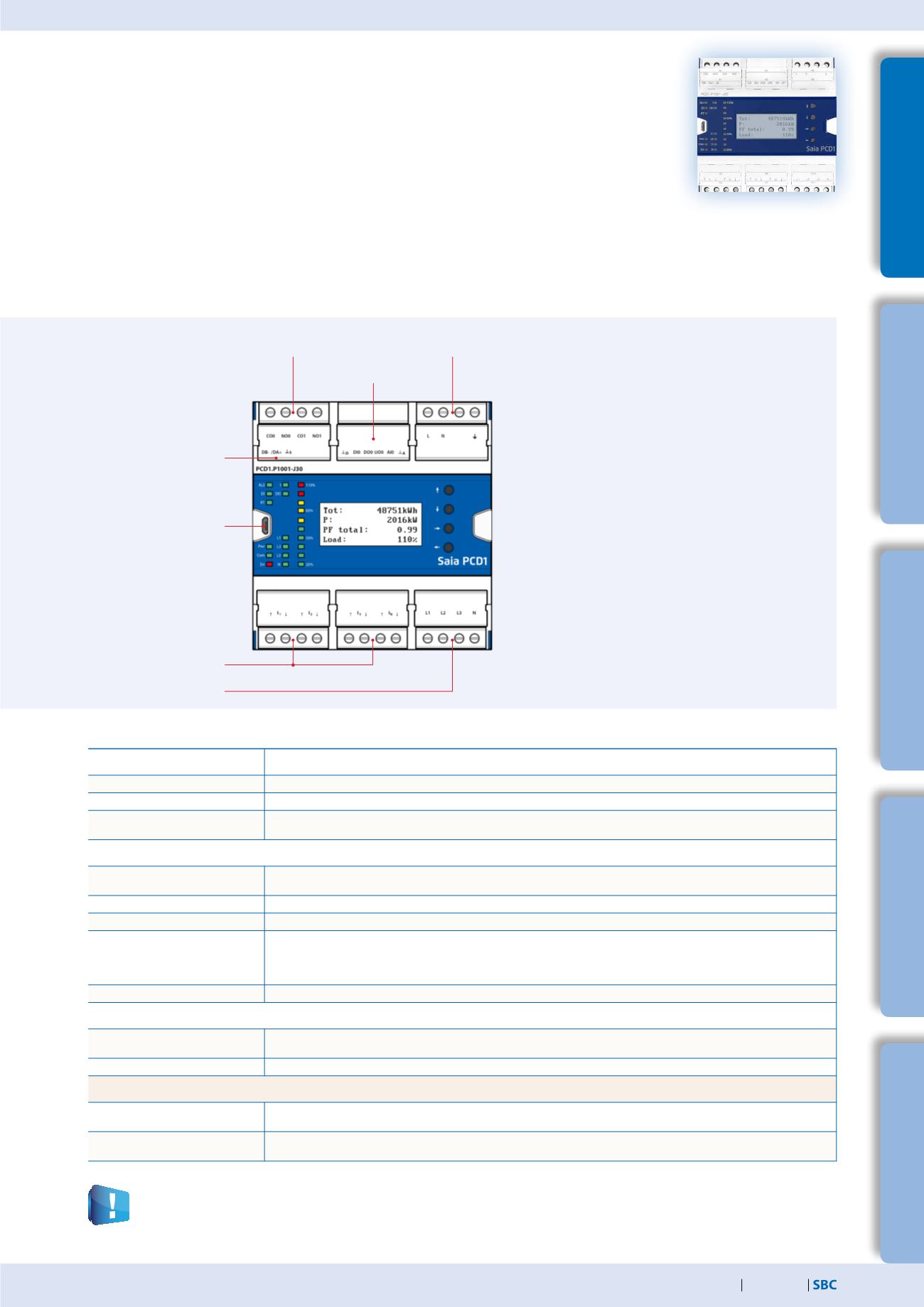

Structure de l‘appareil
Interface RS-485
Entrées de mesure
de tension
Entrées de mesure
de courant
Raccordement USB
Alimentation
110-230 VCA
L‘analyseur de qualité réseau (Power Quality Analyzer) est un appareil de qualité industrielle se fixant
sur rail DIN et conçu pour la mesure et le contrôle de la qualité du réseau électrique. Sa forme com-
pacte au design E-Line apporte un gain de place et permet son utilisation dans les caissons de sous-dis-
tribution. Ses capacités de mesure étendues permettent l‘analyse de perturbations de toutes tailles
avec l‘enregistrement de données cyclique ou évènementiel ainsi qu‘une notification automatique en cas de mesure hors des limites
fixées.
L‘interface RS-485 intégrée est disponible en S-Bus/Modbus et permet la communication avec un automate Saia PCD® ou d‘autres appa-
reils maîtres. L‘ingénierie est rapide et efficace grâce à une vaste bibliothèque de FBoxes avec modèles Web.
1 entrée digitale
1 sortie digitale
1 entrée analogique
(PT1000/NI1000)
2 relais à
contact de
travail
Alimentation
Tension d'alimentation
110-230 VCA, +15% -20%, 50/60 Hz
Séparation galvanique
4000 VCA entre l'alimentation et l'interface RS-485
Consommation
Max. : 6 W
Typique : 1.5 W
Interfaces
Interface de communication
RS-485 avec séparation galvanique
Vitesse de transmission : 4800, 9600, 19’200, 38’400, 57’600,115’200 bps
Protocole du Bus
Interface S-Bus ou Modbus sélectionnable via LCD
Configuration
Parité : Sélectionnable via LCD
Adresses
Domaines d’adresses :
S-Bus:
0 … 255
Modbus:
1 … 253
Sélectionnable via LCD
Résistance de terminaison
Intégrée, peut être activée via l’affichage et l’interface
Données générales
Température ambiante
Utilisation :
–25 °C … +55 °C
Stockage :
–30 °C … +70 °C
Type de montage
Sur rail profilé selon DIN EN 60715 TH35 (1 × 35 mm)
Précision de mesure
Énergie/ puissance active
Charge ohmique :
± 0.5% (TI 5 A); ± 1.0% (TI 1 A)
Charge inductive :
± 0.6% (TI 5 A); ± 1.0% (TI 1 A
Énergie/ puissance réactive
Charge ohmique:
± 1.0% (TI 5 A); ± 1.0% (TI 1 A)
Charge inductive:
± 1.0% (TI 5 A); ± 1.0% (TI 1 A)
Données techniques générales
