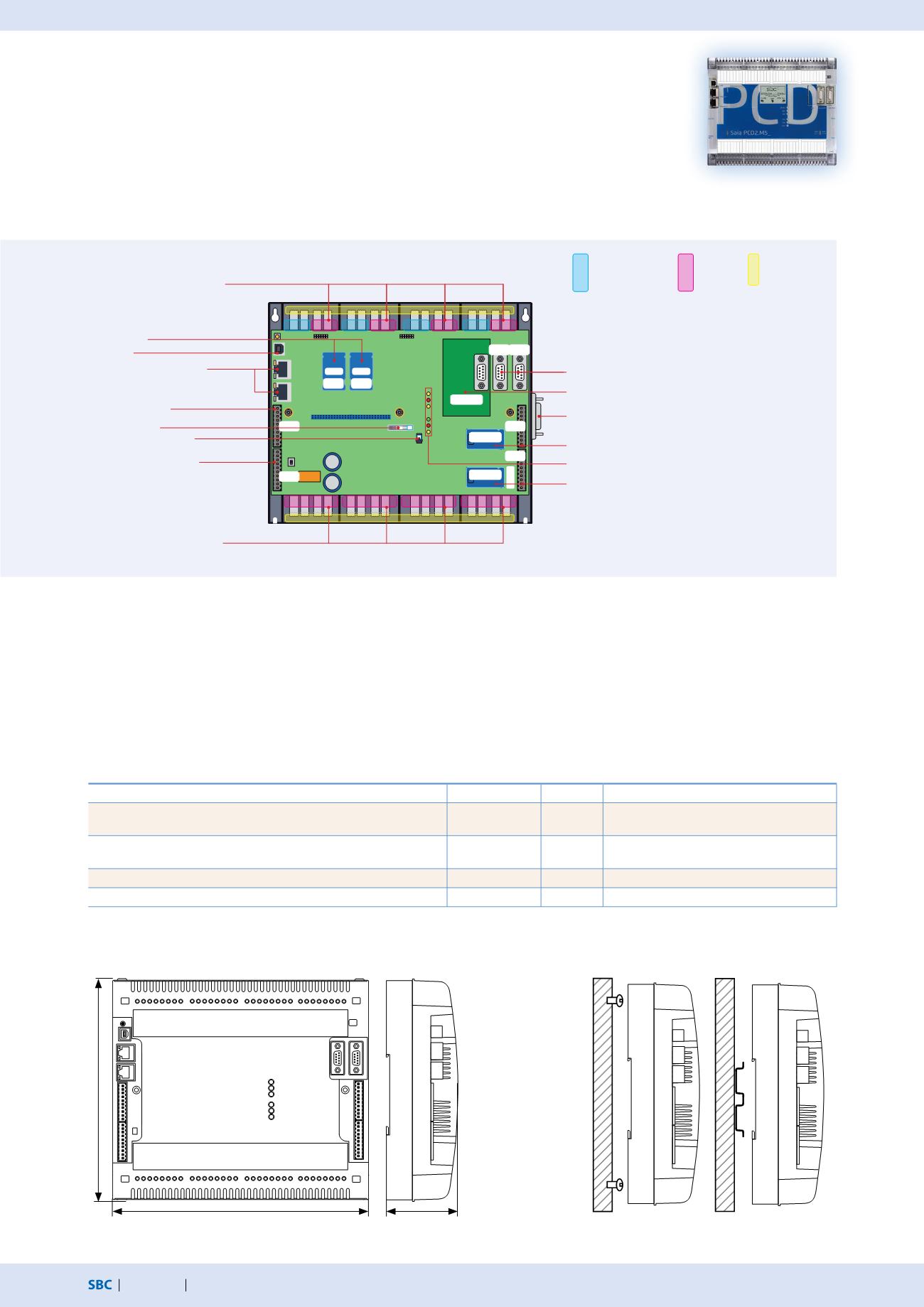

Stations d’automatisation – Saia PCD2
Automates Saia PCD2.M5xxx
En raison de sa forme plate, le Saia PCD2.M5xxx convient particulièrement pour les applications dans
des espaces réduits. Son puissant processeur permet de commander et de réguler des applications
complexes comportant jusqu’à 1023 entrées/sorties locales. Il est possible de rendre les automates PCD2
compatibles L
on
-IP® ou BACnet® à l’aide de modules mémoire embrochables. Les PCD2 possèdent des
interfaces de communication embarquées comme USB, Ethernet, RS-485 et serveur d’automatisation.
Caractéristiques
Jusqu’à 15 interfaces de communication (RS-232, RS-485, etc.)
8 emplacements d’E/S extensibles par supports de modules
jusqu’à 64 emplacements (1023 E/S locales)
E/S déportées supplémentaires avec RIO PCD3.T66x (Ethernet)
ou PCD3.T760 (Profi-S-IO)
1 Mo de mémoire programme
Dimensions
Interfaces embarquées des Saia PCD2.M5xxx
Type
Raccordement
Port
Vitesse de transfert
RS-232 (série) ou
RS-485 (série)
X2 (Sub D)
X5 (bornier)
0
0
≤ 115,2 kbps
≤ 115,2 kbps
RS-485 (série) pour protocoles libres ou
esclave Profi-S-Net / Profibus-DP
X1 (Sub D)
X1 (Sub D)
3
10
≤ 115,2 kbps
≤ 1,5 Mbps
Ethernet (commutateur 2 ports ; PCD2.M5540 uniquement)
Ethernet
9
10/100 Mbps
USB 1.1 (PGU)
USB
---
≤ 12 Mbps
Montage
Serveur d’automatisation embarqué
Mémoire extensible jusqu’à 4 Go grâce aux modules mémoire
Flash
6 entrées interrupt /à comptage rapide sur l’UC
Compatible avec tous les supports de modules PCD3
8 emplacements 0
à
7 pour modules d’E/S
Raccordement pour extension d’E/S
E/S 7
E/S 6
E/S 5
E/S 4
E/S 0
E/S 1
E/S 2
E/S 3
Cartes Flash
Port USB
Switch Ethernet à 2 ports
(PCD2.M5540 uniquement)
Entrées interrupt
Pile au lithium
Interface embarquée et
alimentation
Interrupteur Run/Stop
DEL
Emplacement C pour module maître Profibus
Connexions pour interfaces embarquées
Emplacement pour le module de communication
sur connecteur X3
Pour l’alimentation et le concept de mise à la terre, te-
nir compte des remarques relatives à l’automate PCD3,
figurant au chapitre 1.2 et dans le manuel 26-856.
Emplacement pour le module de communication
sur connecteur X4
PCD2.M5xxx
Emplacements pour module
Emplacements pour module
Bus d’E/S
pour modules
simples
Bus série rapide (SPI)
pour l’exploitation de
4 modules intelligents
maximum
Raccordement
de masse pour
modules d’E/S
