Ethernet
SCADA 1
SCADA 2
Ethernet
Ethernet
SCADA 1
SCADA 2
Ethernet
Standby CPU
PCD3.M6880
Standby CPU
PCD3.M6880
SCADA 1
SCADA 2
Contrôleur de secours

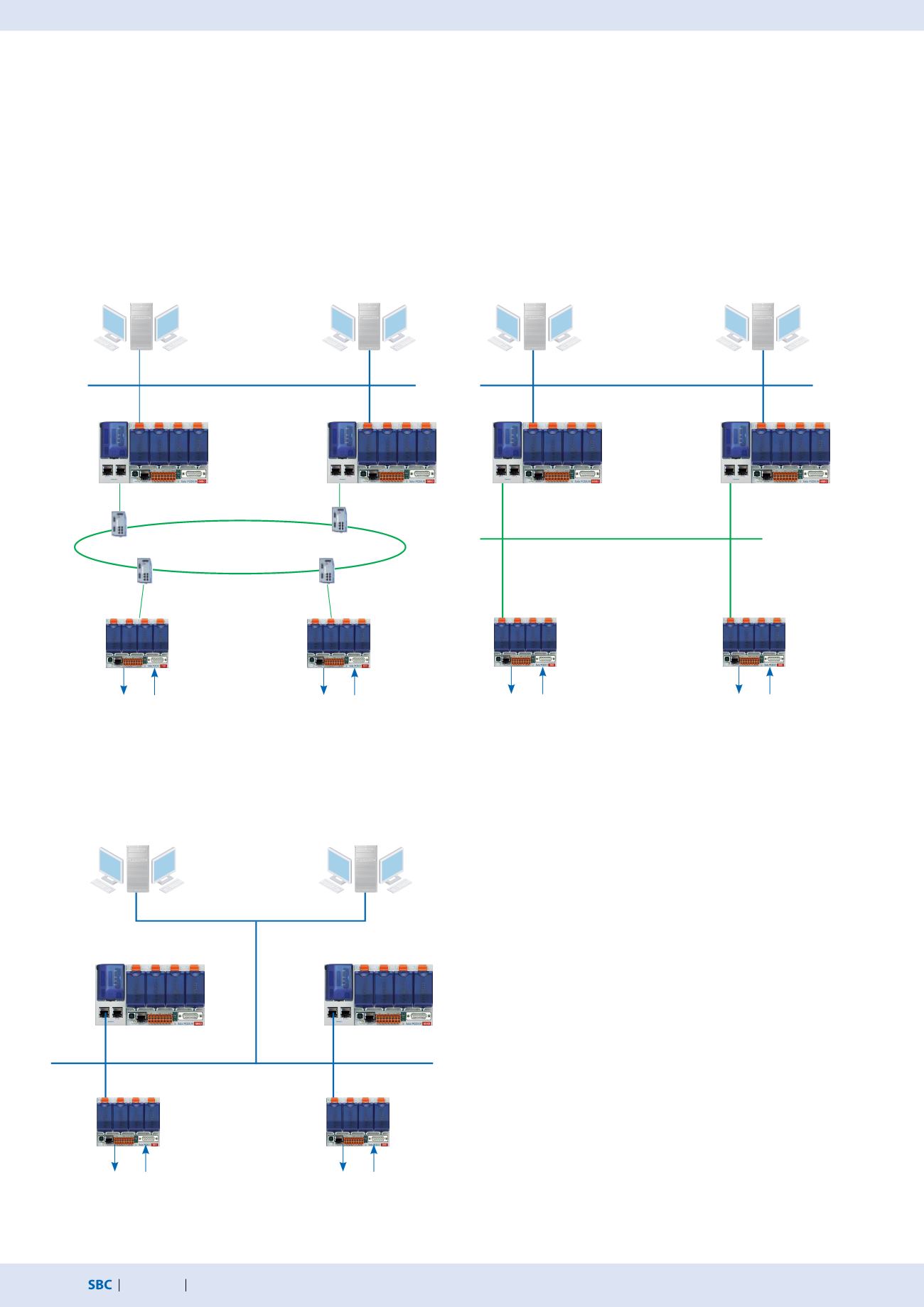

Architecture du système
Des solutions d’automatisation redondante peuvent être obtenues avec diverses topologies réseau.
La séparation physique du réseau de gestion (systèmes SCADA) et du réseau pour les entrées/sorties déportées est recommandée. Nous
conseillons également de configurer le réseau des entrées/sorties déportées en adoptant une structure en boucle et en utilisant des
composants réseau à fibre optique. Cette configuration accroît significativement les performances, la sécurité et surtout la disponibilité
du réseau et donc la fiabilité du système. Les appareils standard de fabricants tiers peuvent être utilisés pour les composants réseau
(commutateurs). Suite à nos expériences positives, nous préconisons l’utilisation des commutateurs Hirschmann (RS30). Les réseaux peuvent
toutefois être configurés avec des composants standard dans une structure en étoile. Un réseau physique partagé pour les systèmes des
entrées/sorties déportées et les systèmes de gestion peut également être créé. La disponibilité du système sera toutefois diminuée en
conséquence.
Redondance réseau
avec boucle de fibre optique
Réseau physique partagé dans une topologie en étoile
avec des composants standard
Topologie réseau recommandée avec des réseaux physiquement
séparés et un boucle de fibre optique
Réseaux physiquement séparés dans une topologie en étoile
avec des composants standard
Secondaire
Principal
Secondaire
Principal
Secondaire
Principal
Processus E/S
Processus E/S
Processus E/S
Processus E/S
Processus E/S
Processus E/S
Contrôleurs Standby
PCD3.M6880
Contrôleurs Standby
PCD3.M6880
Modules Smart RIO
PCD3.T668
Système SCADA
Système SCADA
Modules Smart RIO
PCD3.T668
Système SCADA
Modules Smart RIO
PCD3.T668
Standby Controller
