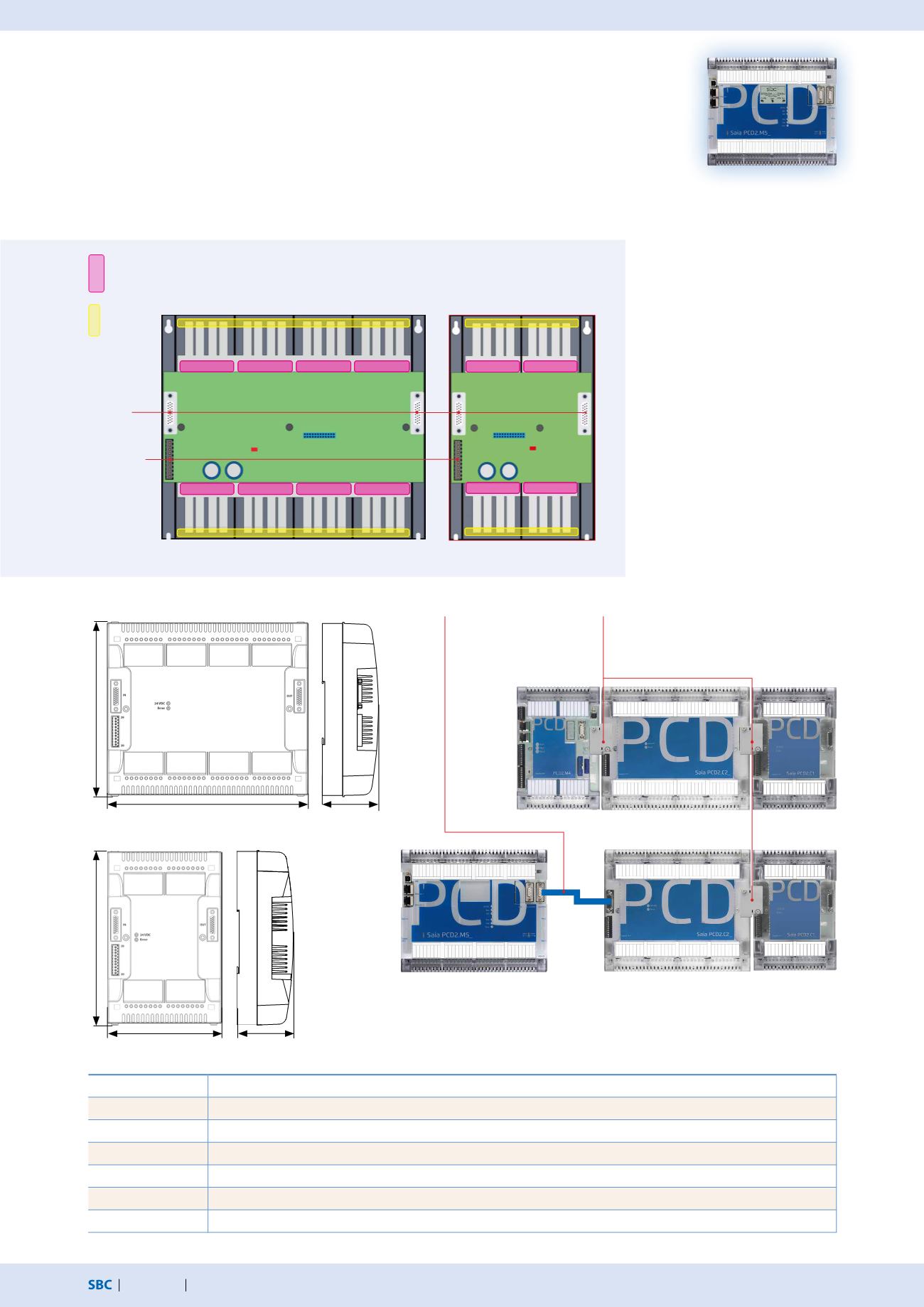

Stations d’automatisation – Saia PCD2
Boîtiers d’extension Saia PCD2.Cxxxx
Sur les Saia PCD2.M460x, il est possible de raccorder jusqu’à 8 boîtiers d’extension (7 avec les PCD2.M5540)
Saia PCD2.C1000 ou Saia PCD2.C2000, qui permettent ainsi de connecter jusqu’à 64 modules d’E/S ou 1023
entrées/sorties digitales. Un support de module peut accueillir 4/8 modules d’E/S Outre les boîtiers d’exten-
sion Saia PCD2.Cxxxx, tous les boîtiers d’extension Saia PCD3 peuvent également être raccordés.
Caractéristiques
Jusqu’à 1023 entrées/sorties
Nombreuses variantes de modules
Montage simple et rapide
Combinable avec les boîtiers
d’extension Saia PCD3.Cxxx
Branchements pour alimentation
sur chaque support de module
Raccordement vertical ou
horizontal
Dimensions du PCD2.C2000
Dimensions du PCD2.C1000
Il ne faut pas utiliser plus de 5 câbles d'extension.
Des câbles PCD3.Kxxx sont nécessaires pour relier deux supports de modules.
8 emplacements 0
à
7 pour modules d’E/S
Alimenta-
tion
Bus d’E/S
4 emplacements 0
à
3 pour modules d’E/S
PCD2.C2000
PCD2.C1000
Bus d’E/S
pour
modules
simples
Raccordement
à la masse pour
modules d’E/S
E/S 7
E/S 6
E/S 5
E/S 4
E/S 0
E/S 1
E/S 2
E/S 3
E/S 0
E/S 1
E/S 3
E/S 2
Câble d’extension de bus
d’E/S
PCD2.K106
Connexions de bus d’E/S
PCD2.K010
ou câble d’extension
PCD3.K106
PCD3.K116
Supports de modules d’E/S Saia PCD2
Type
Description
PCD2.C1000
Support de module d’extension avec 4 emplacements d’E/S
PCD2.C2000
Support de module d’extension avec 8 emplacements d’E/S
PCD2.K010
Connecteur pour bus d’E/S
PCD2.K106
Câble d’extension pour bus d’E/S de 0.9 m (raccordement entre PCD2.M5xxx et PCD2.Cxxxx)
PCD3.K106
Câble d’extension pour bus d’E/S de 0.7 m (raccordement entre deux supports de modules)
PCD3.K116
Câble d’extension pour bus d’E/S de 1.2 m (raccordement entre deux supports de modules)
