Les solutions de commandes redondantes sont créées en utilisant deux automates Standby PCD3.M6880. Les entrées/sorties (signaux
de processus) sont connectées et contrôlées à l’aide des modules Smart RIO Ethernet PCD3.T668. Les stations RIO sont connectées
aux deux automates à l’aide d’une connexion Ethernet. Cela signifie qu’il n’est pas nécessaire de doubler les entrées, sorties, capteurs
et actionneurs en double. Les deux PCD (principal et secondaire) se surveillent mutuellement. En cas de défaillance du PCD actif, le
PCD Standby prend en charge le traitement et la commande des stations RIO raccordées. L’image de processus (E/S) et les médias PCD
internes (F, R, T, C, BD), les données de synchronisation, sont transférés en continu du PCD actif au PCD Standby à l’aide de la connexion
Ethernet. Cette méthode garantit une commutation sans interruption du PCD actif au PCD Standby.
Références de commande
PCD3.M6880
Automate Standby PCD3 modulaire avec 2 ports Ethernet TCP/IP et un coprocesseur pour un fonctionnement enmode Standby
PCD3.T668
Module Smart RIO pour système Standby

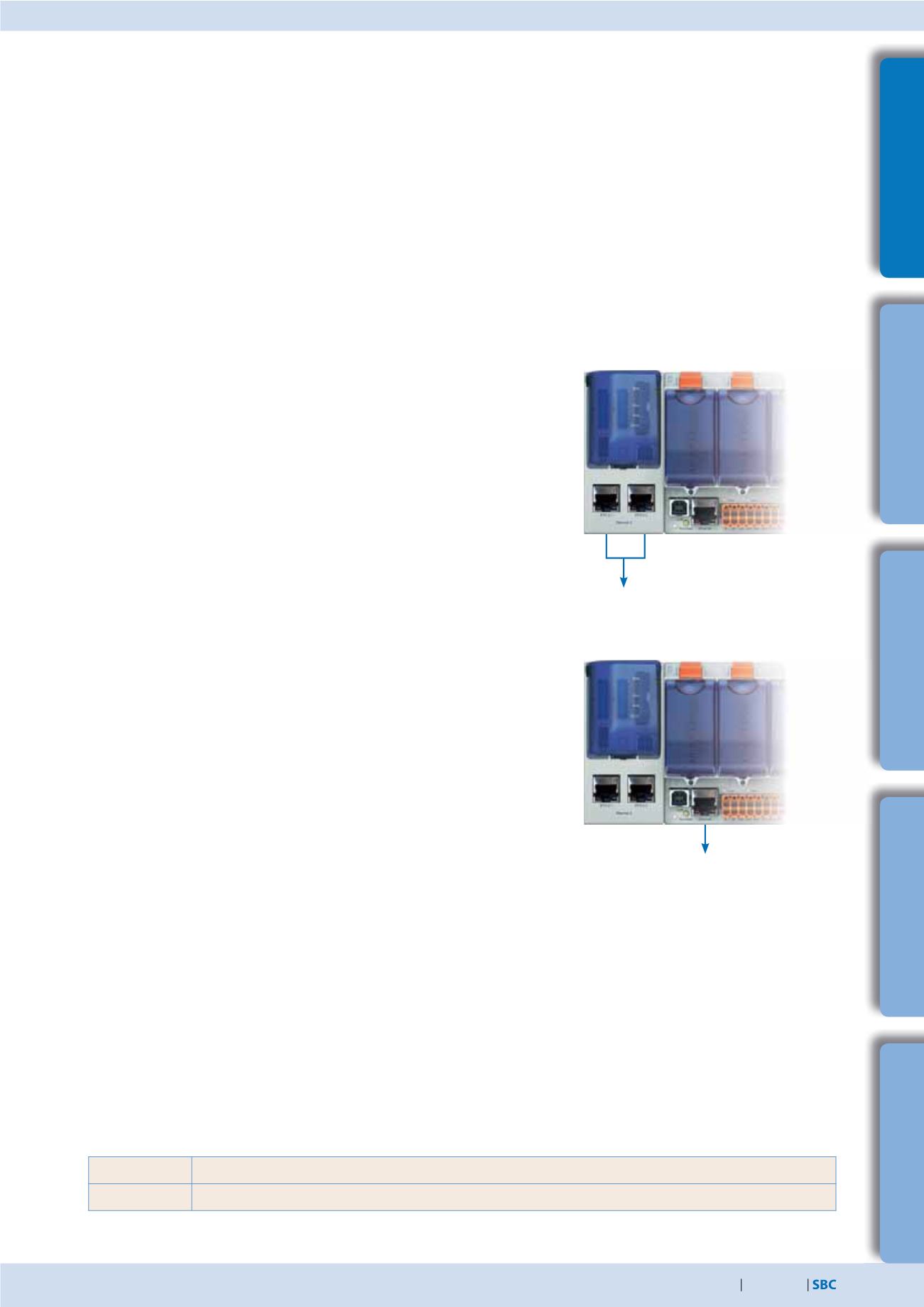

L’automate Standby dispose de deux interfaces Ethernet indépendantes. L’interface
Ethernet 2 est exclusivement réservée au fonctionnement des stations RIO
PCD3.T668. Les PCD synchronisent également leurs données de processus à l’aide
de la même interface. Pour des raisons de sécurité, nous recommandons d’adopter
une structure en boucle pour le réseau avec des composants réseau spécifiques
provenant de fournisseurs tiers. En nous appuyant sur notre expérience, nous
préconisons l’utilisation des commutateurs Ethernet industriels d’Hirschmann.
L’interface Ethernet 1 sur le CPU0 est à disposition pour la connexion et l’utilisation
d’autres systèmes et appareils. Les systèmes SCADA peuvent, par exemple, être
connectés par l’intermédiaire de cette interface. SBC ne fournit pas son propre
système SCADA pour les solutions d’automatisation redondantes, mais presque
tous les systèmes peuvent être utilisés. Un système SCADA unique ou un système
SCADA redondant supplémentaire peut être utilisé s’il prend en charge les
automates redondants.
Les automates PCD3. M6880 fournissent des informations détaillées sur le statut
et le diagnostic qui peuvent être évaluées par les systèmes SCADA.
Ethernet 2
(commutateur à 2 ports)
Ethernet 1
Standby Controller
