PCD
2

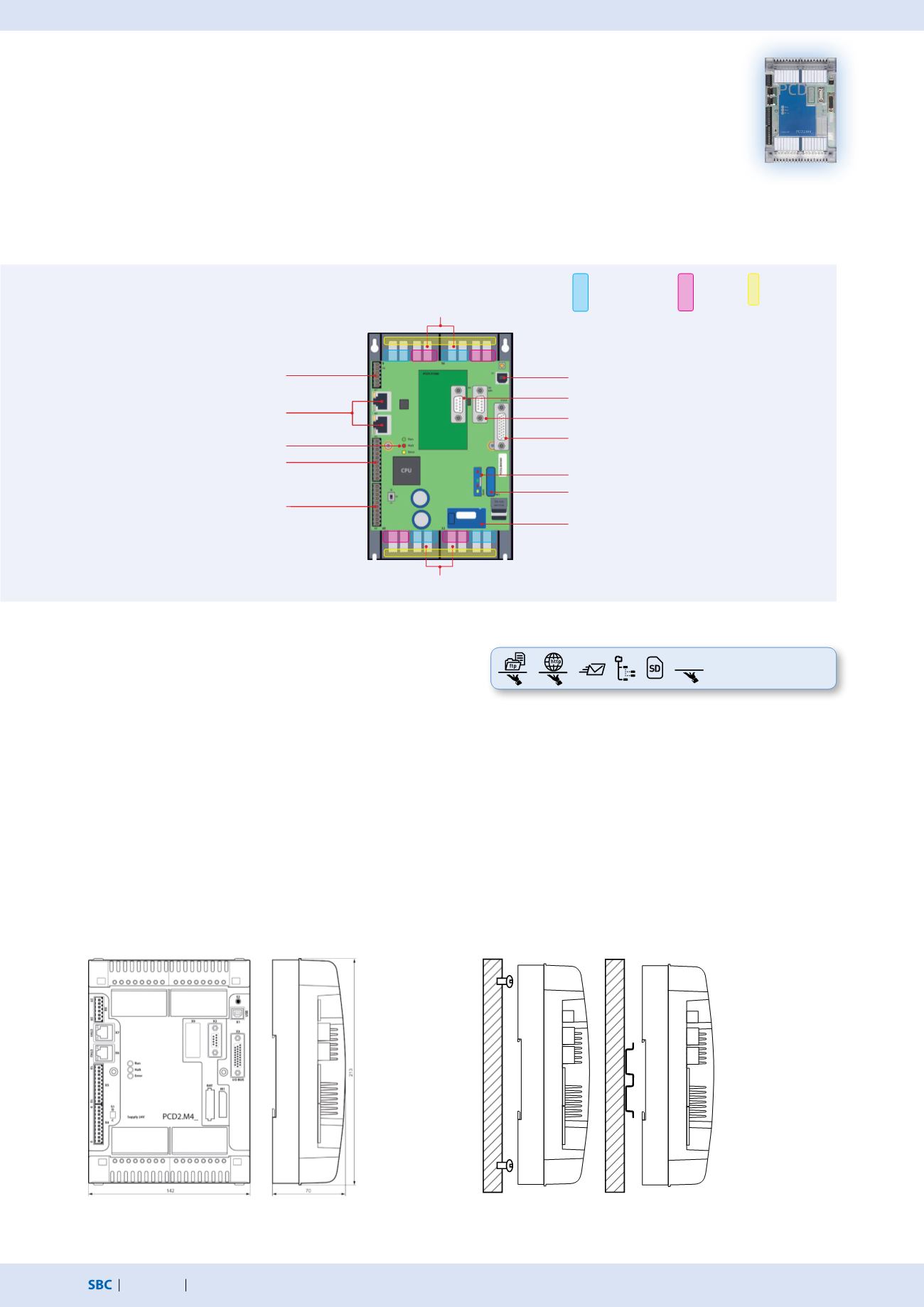

PCD2.M4560
Stations d’automatisation – Saia PCD2
Dimensions
masse compacte :
142 × 236 × 49 mm
Montage
Automates Saia PCD2.M4xxx
L‘automate PCD2.M4x60 se base sur une forme de boîtier plat et compacte utilisée avec succès depuis de
nombreuses années dans les activités de projets et OEM. Cette CPUmodulaire programmable à volonté est adaptée
aussi bien aux petites applications qu‘aux grandes, par exemple pour la commande de machines ou l‘automatisation
de bâtiments ou d‘infrastructures. La CPUmodulaire est performante, compacte et peut être étendue localement à
1 023 points de données. Ressources enmémoire étendues et CPU suffisamment performante pour des tâches de
communication avec 14 interfaces (BACnet, L
on
W
orks
®, profibus, M-Bus, Modbus, DALI, etc.).
Caractéristiques du système
Jusqu‘à 14 interfaces de communication
4 emplacements pour modules PCD2 E/S dans l‘appareil de base
Jusqu‘à 64 entrées/sorties dans l‘appareil de base, possibilité d‘extension locale jusqu‘à 1023 E/S
Serveur d‘automatisation embarqué
Grande mémoire embarquée pour programmes (2 Mo) et données (128 Mo)
Mémoire extensible jusqu‘à 4 Go par carte Flash SD
Sans pile grâce à la technologie FRAM - protège les médias PCD (R, F, DB/Txt) des pertes, même hors tension
2 emplacements pour modules d‘E/S
Connecteur pour boîtier d‘extension E/S
Connecteur de raccordement pour
module d‘interface PCD7.F1xxS
2 ports commutateurs Ethernet
Connecteur de raccordement
pour tension d‘alimentation 24
VCC et interface RS-485
LED
Emplacement C pour modules PCD7.F7 (Profibus)
Interface USB
Interface RS-485 embarquée (isolation galvanique)
Emplacement pour module de batterie optionnel
Emplacement pour module mémoire PCD7.Rxxx
Connecteur de raccordement
pour entrées d‘interruption
2 emplacements pour modules d‘E/S
Emplacement pour module d‘interface PCD7.F1xxS
SNMP
Serveur d’automatisation
intégré à l’automate de
base
E/S 0
E/S 1
E/S 3
E/S 2
Bus d‘E/S
pour
modules
simples
Bus série rapide (SPI)
pour l‘exploitation de
4 modules intelligents
Raccordement
à la masse pour
modules d‘E/S
