1.2.4

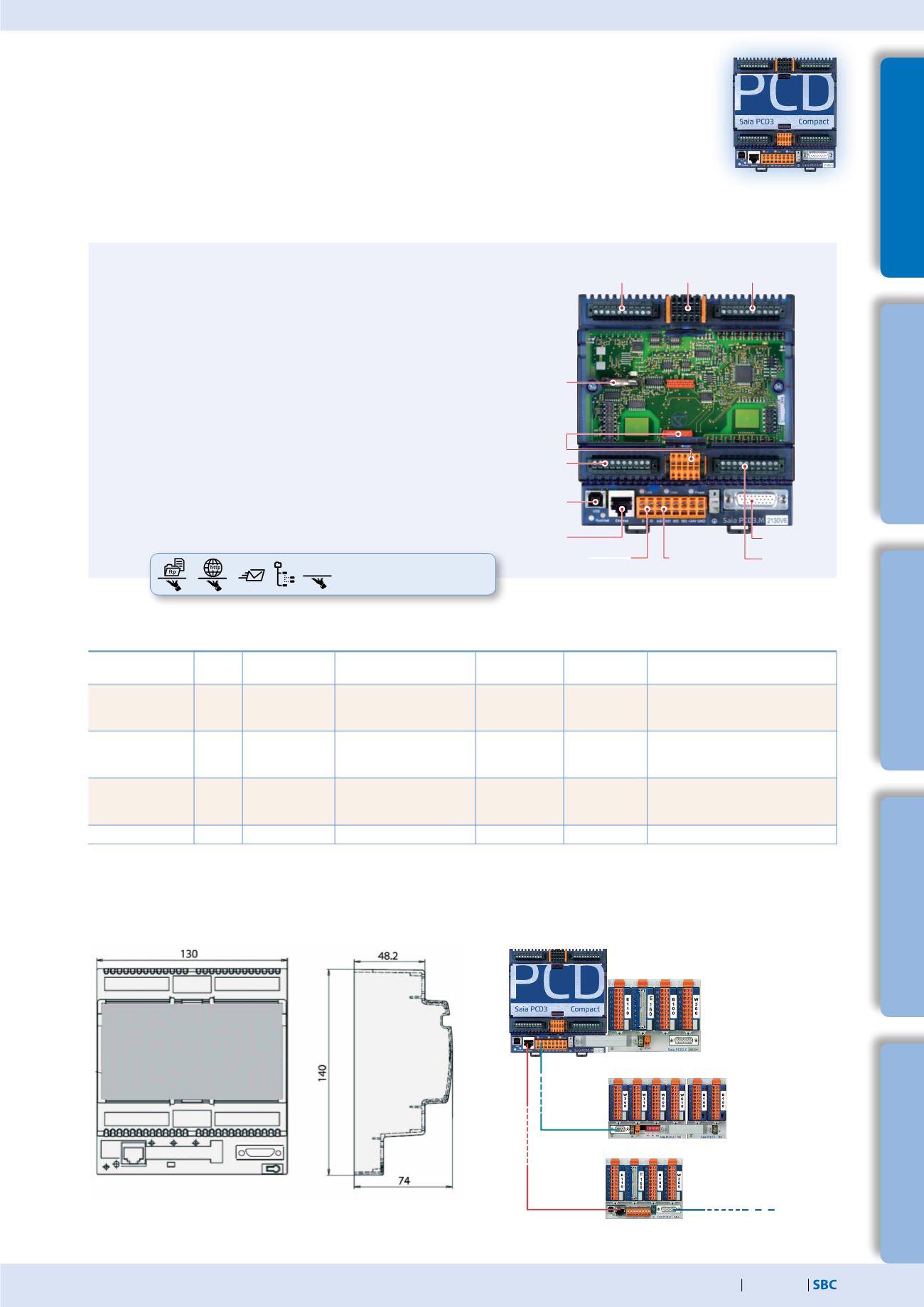

Automates Saia PCD3.M2130V6 Compact
Le PCD3 Compact apporte une haute fonctionnalité dans les espaces exigus. Ses dimensions compactes lui
permettent de se loger aisément dans la plus petite des armoires. C’est l’automate idéal pour la modernisation
des installations en place, il dispose de l’ensemble de la technologie PCD3 et possède en outre des E/S embar-
quées.
Caractéristiques du système
Programmable avec PG5
Dimensions compactes : 130 × 140 × 74 mm (l × h × p)
Ports USB, Ethernet et RS-485 intégrés
Emplacement A pour modules de communication série
optionnels PCD7.F1xxS
38 entrées/sorties sur l’automate de base
Pile au lithium remplaçable
Entrées analogiques configurables pour la tension,
le courant et la température
Extension possible avec un support de module d’E/S
PCD3.C200 ou PCD3.C110
E/S déportées supplémentaires par E/S déportées
PCD3.T66x (Ethernet) ou PCD3.T760 (Profi-S-IO)
Dimensions
Jusqu’à 256 E/S déportées par nœud RIO
Saia PCD3 Compact Controller
Entrées/sorties embarquées
Type
Nombre Tension d’entrée
Plages de signaux
Pouvoir de
coupure VCC
Résolution
Type de connecteur d’E/S
Entrées digitales
20
15 à 30 VCC
---
---
---
Borniers à vis embrochables ou
borniers à insertion directe avec DEL
(option)
Sorties digitales à
transistors
12
---
---
0.5 A/5 à 32 VCC
---
Borniers à vis embrochables ou
borniers à insertion directe avec DEL
(option)
Entrées analogiques
configurables
4
---
-10 V à +10 V / 0 à 20 mA,
Pt/Ni1000. Ni1000 l&o,
résistance 0 à 2 500 Ω
---
13 bits / 12 bits Borniers à ressort embrochables
Sorties analogiques
2
---
0 à 10 V
---
12 bits
Borniers à ressort embrochables
Entrées
digitales
E/S analogiques
configurables
4 entrées digitales
4 sorties digitales
E/S Module
d’extension
2 interrupts ou 1
comptage rapide
Ethernet
USB
Sorties digitales
Emplacement pour
interfaces
optionnelles
Pile
Entrées
digitales
Port RS-485
embarqué
Extension déportée avec RIO
PCD3.T66x
via
Ethernet
ou
Ether-
S-NET
Jusqu’à 256 E/S déportées par nœud RIO
Jusqu’à 64 E/S locales
Câble d’extension du bus d’E/S
PCD3.K106 |PCD3.K116
Connecteurdebus
d’E/SPCD3.K010
Extension déportée
avec RIO
PCD3.T760
Serveur d’automatisation
intégré sur l’appareil de base
