Automatisation – Saia PCD3
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
1
Automatisation
1.2.2

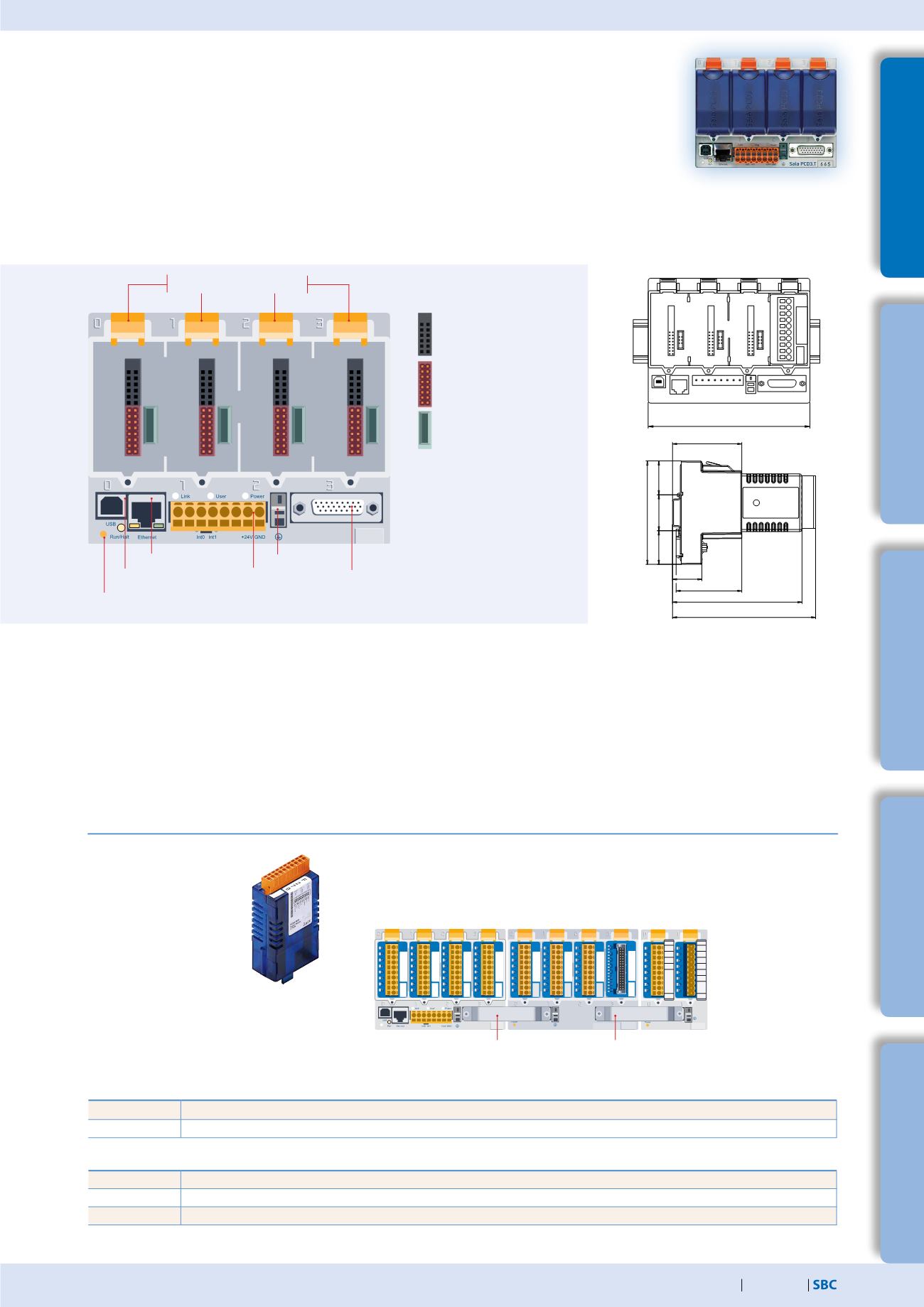

Stations d’E/S déportées Saia PCD3.T66x
Les entrées/sorties déportées Smart RIO sont bien plus qu’un simple système d’E/S déportées
sur Ethernet. Elles sont programmables comme un API et constituent donc la solution idéale
pour une automatisation décentralisée (Distributed Automation) selon la philosophie dite
« Lean ». Les Smart RIO peuvent être équipées de modules d’E/S PCD3 et de modules d’E/S
PCD3, permettant d’étendre le nombre d’E/S jusqu’à 256 par station.
Dimensions
Références de commande
Structure des automates Saia PCD3.T66x :
Station de tête Smart RIO à 4 emplacements pour
modules d’E/S
Caractéristiques du système
Utilisation possible comme station d’E/S
déportée simple ou comme station d’E/S
intelligente programmable
Programmable avec PG5. Les tâches impor-
tantes ou prioritaires peuvent être traitées
directement dans la station RIO.
Les programmes utilisateur des RIO sont gérés
de manière centralisée dans le Smart Rio
Smart RIO
PCD3.T665
Smart RIO, échange de données par Ether-S-IO, programmable, mémoire programme de 32 Ko
PCD3.T666
Smart RIO, échange de données par Ether-S-IO, programmable, mémoire programme de 128 Ko, interfaces série
Supports de modules d’E/S
PCD3.C100
Support de module d’extension avec 4 emplacements d’E/S
PCD3.C110
Support de module d’extension avec 2 emplacements d’E/S
PCD3.C200
Support de modules d’extension avec 4 emplacements d’E/S et borniers pour alimentation 24 VCC
Manager (PCD) et distribués automatique-
ment aux RIO.
Échange de données efficace par proto-
cole Ether-S-IO. Configuration aisée avec
le configurateur de réseau RIO.
Communication croisée avec d’autres
systèmes PCD par Ether-S-Bus (FBoxes)
Les modules de communication intel-
ligents (M-Bus, DALI) sont pris en
charge avec le PCD3.T666.
D’autres protocoles de communi-
cation (p. ex. Modbus) via Ethernet
TCP/IP et le PCD3 T666 peuvent aussi
être pris en charge par l’interface
RS-485 embarquée
Serveur d’automatisation intégré
Connexion d’extension pour
supports de modules d’E/S
Alimentation 24 VCC
Interface RS-485
Mise à la terre
Raccordement
USB
Ethernet
4 emplacements pour modules d’E/S
et modules de communication
RUN/STOP
Affichage DEL
Bus d’E/S pour
modules simples
Bus sériel rapide (SPI) pour
exploitation de 4 modules
intelligents maximum (unique
-
ment pour PCD3.T666)
Mise à la masse pour
modules d’E/S
Les modules d’E/S standard
de la gamme PCD3 peuvent
être utilisés. Pour plus
d’informations et pour les
références de commande,
voir le chapitre « Modules
d’entrées/sorties PCD3 ».
Modules d’E/S
Extensions jusqu’à 256 E/S par station RIO
Connecteur d’extension PCD3.K010
PCD3.T66x
UC avec
4 emplacements E/S
PCD3.C100
Supports de modules d’E/S
à 4 emplacements
PCD3.C110
Supports de modules d’E/S
à 2 emplacements
