Automatisation – Saia PCD3
L’échange de données est configuré simplement dans PG5 à l’aide du configurateur de réseau RIO. L’échange de données configuré
entre RIO et Manager est exécuté automatiquement par le système d’exploitation. Aucun programme utilisateur n’est nécessaire à cet
effet. Le manager envoie les données de manière cyclique avec des télégrammes Broadcast ou Unicast aux Smart RIO. Les RIO envoient
aussi leurs données ou les états de leurs entrées au RIO-Manager à intervalles réguliers.
Il est possible de paramétrer deux temps de cycle de
transfert par station RIO :
– un cycle court pour les données à haute priorité
– un cycle normal pour les données à faible priorité ou
lentes
Les Smart RIO peuvent être utilisées aussi bien comme stations d’E/S déportées simples que comme stations RIO intelligentes program-
mables.
Les programmes utilisateur sont gérés de manière centra-
lisée par Smart Automation Manager, puis distribués aux
Smart RIO. Les programmes et la configuration sont automa-
tiquement rechargés lorsque le matériel est remplacé.
Pour enregistrer les programmes RIO, le Manager doit dis-
poser de ressources mémoire suffisantes. Pour ce faire, il est
possible d’utiliser la mémoire programme embarquée, ainsi
que les modules mémoire Flash embrochables PCD7.Rxxx et
PCD3.Rxxx.
Transfert de données par protocole Ether-S-IO
Nombre de RIO Temps de cycle du transfert de
données minimum
10
50 ms
20
100 ms
40
200 ms
80
400 ms
128
800 ms
Temps de cycle du transfert de données
Configuration aisée du transfert de données dans le configurateur
de réseau RIO

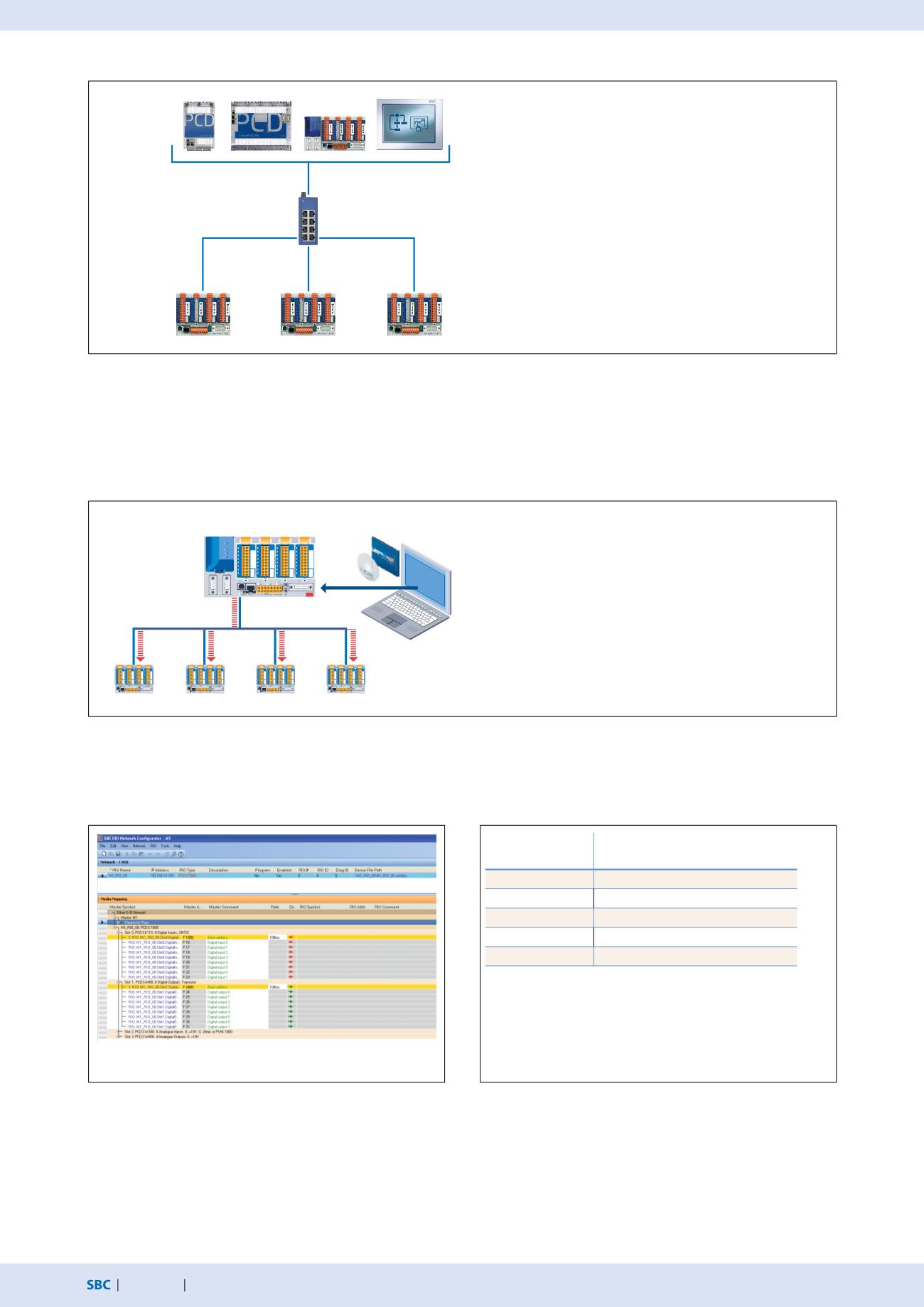

Architecture d’un système d’automatisation décentralisée avec Smart RIO
Les UC PCD1.M21x0. PCD2.M5, PCD3.M2/3/5 et les pupitres
à micro-navigateur programmables PCD7.D4xxxT5F
peuvent être utilisés pour former le Smart Automation
Manager.
Il est possible d'utiliser des composants réseau standard (p.
ex. Q.NET-5TX/8TX) pour établir le réseau Ethernet.
Le nombre maximal de RIO par manager (gestionnaire)
dépend du type utilisé.
Smart
Automation
Manager
Smart RIO
PCD3.T66x
Gestion de programme centralisée dans le Manager
