PCD
3
Automatisation – Saia PCD3
1.2.3

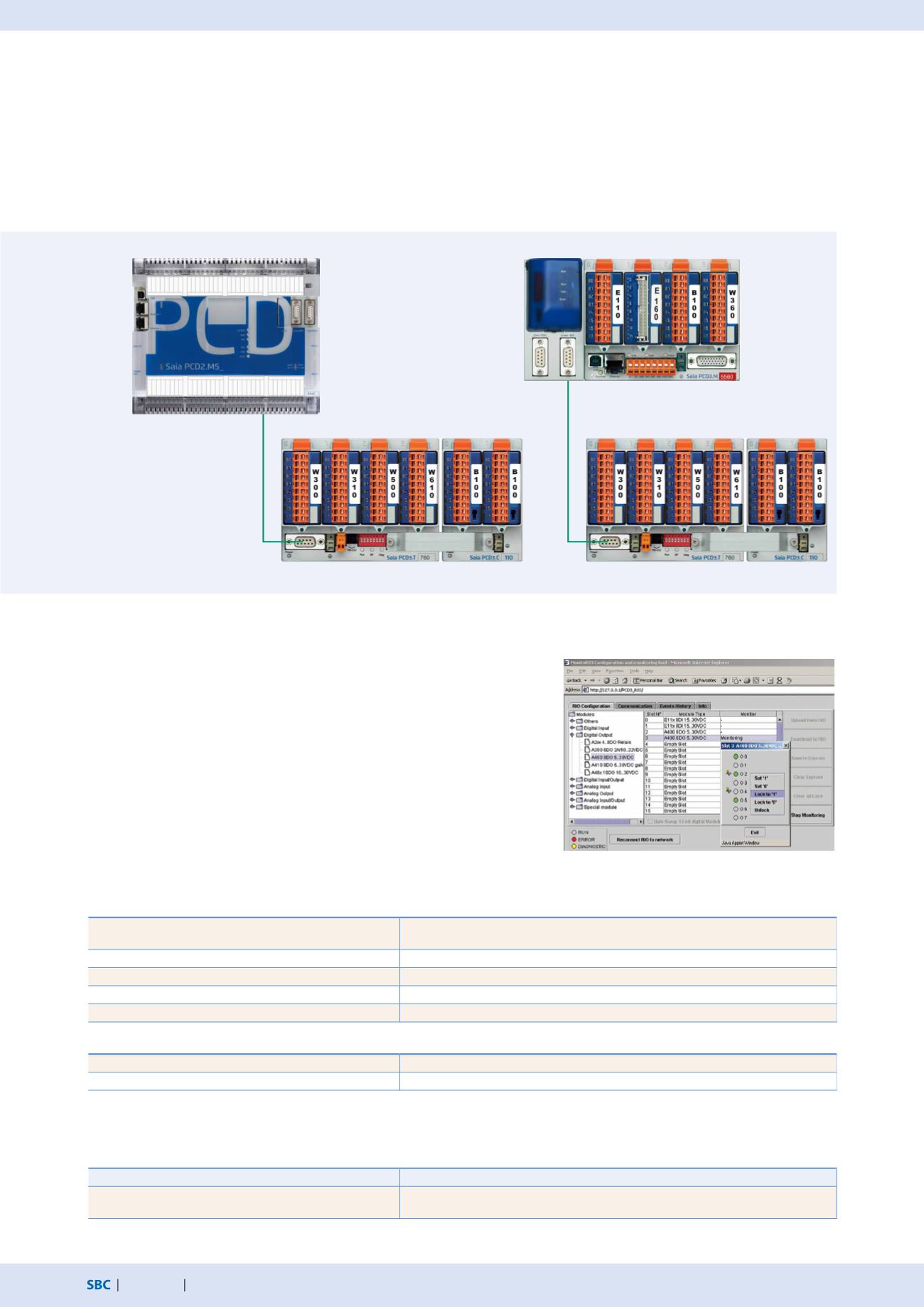

Profibus-RIO Saia PCD3.T760
La tête de station PCD3.T760 sert de nœud périphérique déporté. Ces RIO PCD3 compacts sont clipsés sur un rail DIN de 35 mm et équi-
pés de modules d’E/S PCD3. Il est possible de raccorder jusqu’à 3 embases PCD3.Cxxx sur les PCD3.T760. Au total, l’utilisateur peut ainsi
raccorder jusqu’à 16 modules d’E/S ou 256 E/S par nœud de réseau RIO.
Un serveur Web pour la mise en service, le diagnostic et la maintenance
Le serveur Web du PCD3.T760 procure à l’utilisateur des avantages majeurs
lors des phases de mise en service, de diagnostic et de maintenance. Il est
accessible par un navigateur Web standard et simple d’utilisation. Que ce soit
par une liaison RS-232 ou via Profi-S-Net, l’utilisateur accède non seulement à
l’équipement prédéfini et aux pages HTML spécifiques au système, mais aussi à
toutes les informations des RIO.
Rien n’est alors plus simple que de contrôler les états de tous les signaux d’E/S
(digitaux/analogiques/comptage), et de les modifier d’un simple clic.
Données techniques
PCD3.T760
Nombre d’entrées/sorties ou
d’emplacements de modules d’E/S
256
1)
16
2)
Connexion d’extension
Oui
Profibus-DP <1.5 Mbps
DPV0
Mémoire serveur Web de l’utilisateur
128 Ko Flash
Nombre de stations RIO
128 par station maître maximum
Descriptif
Tension d’alimentation
24 VCC ±20% lissée ou 19 VCA ±15% redressée double alternance
Intensité sur le bus 5 V/24 V
650 mA maxi/100 mA
Références de commande des accessoires pour PCD3.T76x
Type
Description
PCD3.K225
Accessoire pour la configuration des PCD3 RIO - Câble interface du serveur Web du
PCD3.T760 au PC (2.5 m) - Câble de configuration RIO
1)
Avec modules digitaux de 16 E/S chacun.
2)
Avec embases PCD3.Cxxx
Dimensions : identiques aux PCD3.T66x, voir 1.2.2 Stations d’E/S déportées Saia PCD3.T66x
PCD3.M5540
Extension avec RIO
PCD3.T760
via
Profibus
ou
Profi-
S-Net
256 entrées/sorties digitales déportées maxi
par nœud RIO
Profi-S-Net
PCD3.C110
PCD3.T760
PCD2.M5540
256 entrées/sorties digitales déportées maxi
par nœud RIO
Profi-S-Net
PCD3.C110
PCD3.T760
