Automatisation – Saia PCD3
+18 V
0V
GND
+24 V =
0V
L N
L
N
±15%
±20%
24 V
DC
19 V
AC

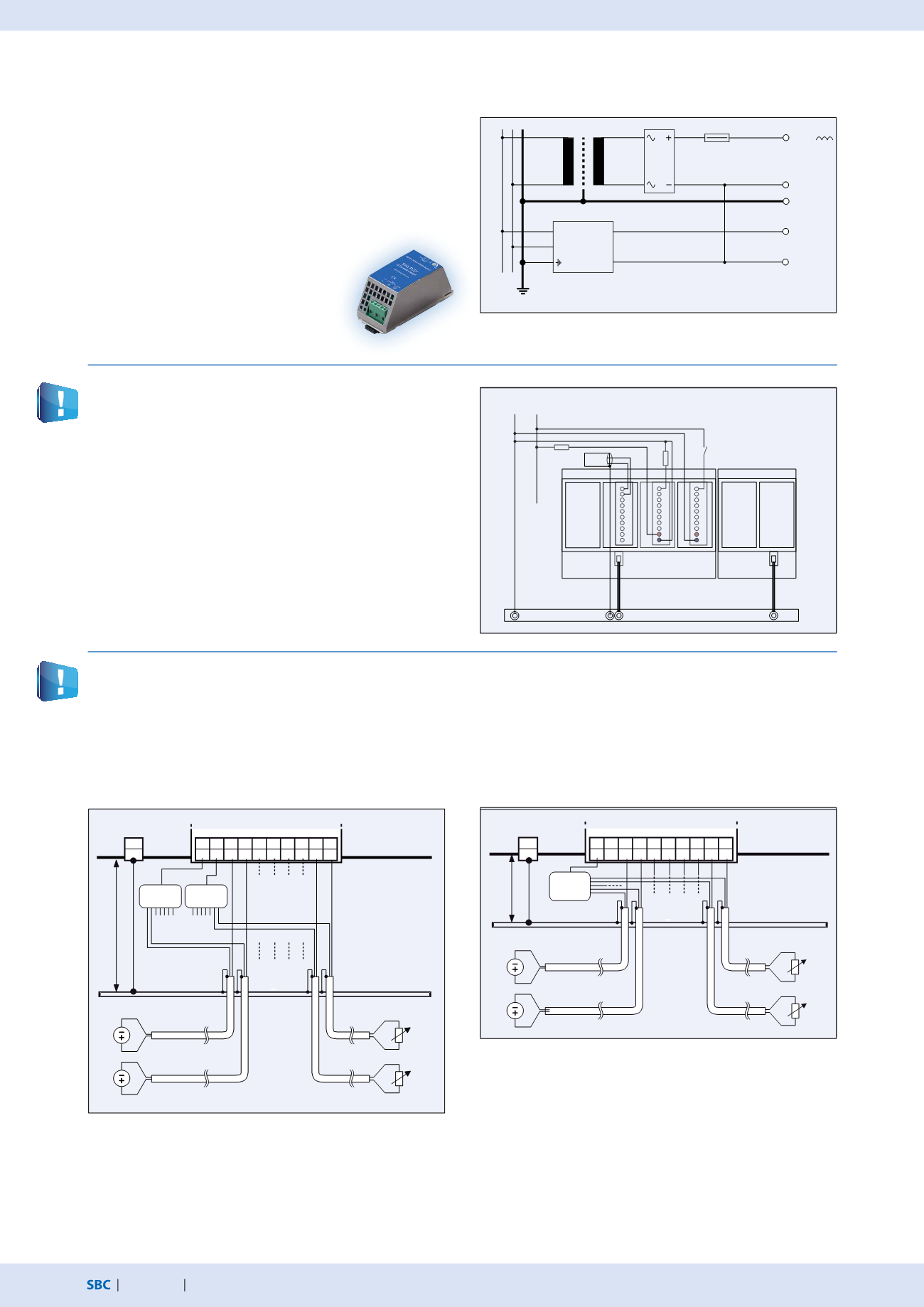

Concept de raccordement et de mise à la terre
Concept de mise à la terre et de raccordement pour entrées analogiques sans séparation galvanique (PCD3.W2x0. PCD3.W3x0)
Alimentation et concept de branchement des Saia PCD3
D’une manière générale, il est recommandé
d’utiliser les alimentations électriques SBC
robustes et immunisées aux parasites avec une
sortie 24 VCC régulée. Pour les types dispo-
nibles, voir le chapitre 5.1.
Concept de raccordement pour PCD3.W2x0.
Les potentiels de référence des sources de signaux doivent être
raccordés par un câble à la bornier « – » sur un répartiteur GND
commun.
Alimentation externe
Pour la plupart des modules, il est possible d'utiliser une alimen-
tation à redressement double alternance.
Les modules suivants doivent être raccordés sur du 24 VCC lissé:
PCD3. H1xx, H2xx, H3xx, PCD7.D2xx
Concept de raccordement pour PCD3.W3x0.
Les potentiels de référence des entrées tension et courant doivent
être raccordés par un câble à la bornier
« – »
sur un répartiteur GND
commun, et les sondes de température à la bornier
«
COM
»
sur un
répartiteur GND commun.
Le module PCD3.W380 dispose, pour les entrées, d’un raccorde-
ment à 2 files et ne nécessite pas de répartiteur GND externe.
Les sources de signaux (p. ex. les sondes de température) doivent être raccordées si possible directement sur le module d’entrée.
Pour obtenir des résultats de mesure optimaux, il convient d’éviter toute connexion à un rail de mise à la terre. Les connexions GND externes
supplémentaires des signaux de sonde peuvent générer des courants transitoires qui risquent de fausser la mesure.
Si des câbles blindés sont utilisés, le blindage doit être relié à un rail de mise à la terre.
Le potentiel zéro (GND) de l’alimentation 24 V est raccordé à la
bornier GND et à la bornier de terre de l’automate. Elles doivent
être raccordées au rail de mise à la terre par un fil aussi court que
possible (< 25 cm) de 1.5 mm
2
. Il en va de même pour la bornier
moins du PCD3.F1xx ou de la bornier Interrup.
Les éventuels blindages des signaux analogiques ou des câbles de
communication doivent également être ramenés au même poten-
tiel de terre via une bornier moins ou le rail de mise à la terre.
Tous les branchements négatifs sont internes. Pour une exploi-
tation sans problème, ces connexions doivent être renforcées de
manière externe par des fils aussi courts que possible de 1.5 mm
2
de section.
Transformateur ≥ 50 VA
Régulateur
2.5 mm
2
2.5 mm
2
W...
A...
E...
0 V +24 V
CC
Rail de mise à la terre
0...10 V
Pt/Ni 1000
max. 25 cm
min. 2.5 mm
Résistance
de mesure
Sources
de signal
Sources
de signal
Répartiteur
Résistance
de mesure
Blindage
Rail de terre
Alimentation PCD
-
PGND
9 8 7 6 5 4 3 2 1 0
-
E7 E6 E5 E4 E3 E2 E1 E0
max. 25 cm
min. 2.5 mm
0...10 V
Pt/Ni 1000
Résistance
de mesure
Sources
de signal
Sources
de signal
Répartiteur
“V” et “C”
Répartiteur
“Temp.”
Résistance
de mesure
Blindage
Rail de terre
Alimentation PCD
9 8 7 6 5 4 3 2 1 0
-
E7 E6 E5 E4 E3 E2 E1 E0
-
PGND
COM
