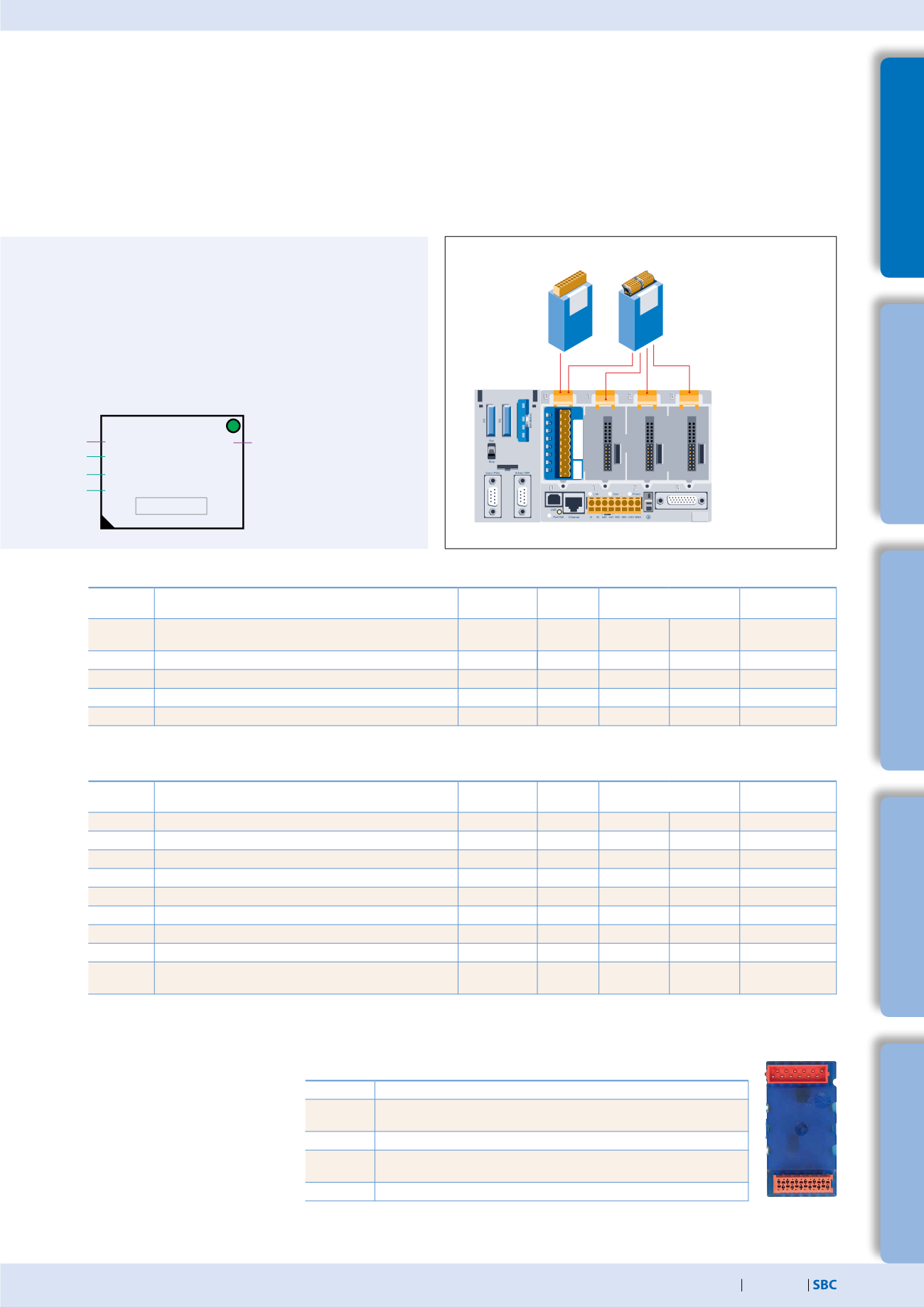

Interfaces de communication des automates Saia PCD3.Mxxxx
Outre les interfaces embarquées sur les Saia PCD3, les fonctions d’interface peuvent également être étendues par le biais de modules
sur les différents emplacements. Le PCD3 prend en charge de nombreux protocoles. Les spécifications physiques des bus sont propo-
sées pour la plupart des protocoles sous forme de module embrochable. Si ce n’est pas le cas, le bus peut être raccordé via un convertis-
seur externe.
Communication par
modem avec le PCD
S-Bus
Modbus
JCI N2-Bus
KNX® S-Mode/EIB (avec
convertisseur externe)
Interfaces physiques pour protocoles spécifiques
Module
Spécifications
Emplace-
ment
Séparation
galvanique
Consommation interne
5 V +V (24 V)
Type de connec-
teur d’E/S
1)
PCD3.F180 Bus MP de Belimo pour 8 actuateurs maximum
E/S 0
---
15 mA 15 mA
A
PCD3.F215 BACnet® MS/TP ou programmation
E/S 0 à 3
---
110 mA
---
2× K
PCD3.F240 Module interface LonWorks® uniquement pour PCD3.M5x6x E/S 0 à 3
---
90 mA
---
A9
PCD3.F261 DALI
E/S 0 à 3
---
90 mA
---
A
PCD3.F270 M-Bus 240 nœuds
E/S 0 à 3
---
70 mA
8 mA
A
PCD3.F271 M-Bus 20 nœuds
E/S 0 à 3
---
70 mA
8 mA
A
PCD3.F272 M-Bus 60 nœuds
E/S 0 à 3
---
70 mA
8 mA
A
PCD3.F273 M-Bus 120 nœuds
E/S 0 à 3
---
70 mA
8 mA
A
PCD3.F281 Bus MP de Belimo avec emplacement pour modules
PCD7.F1xxS
E/S 0 à 3
---
90 mA 15 mA
2× K
1)
Les borniers d’E/S embrochables sont inclues à la livraison des modules d’E/S. Des borniers de rechange et des connecteurs pour câble plat avec câble système et
adaptateurs de borniers séparées peuvent être commandées en tant qu’accessoires (voir pages 34 et 172).
Interfaces physiques programmables
Module
Spécifications
Emplace-
ment
Séparation
galvanique
Consommation interne
5 V +V (24 V)
Type de connec-
teur d’E/S
1)
PCD3.F110 RS-422 avec RTS/CTS ou RS-485, avec résistances de
terminaison activables
E/S 0
---
40 mA
---
A
PCD3.F121 RS-232 avec RTS/CTS, DTR/DSR, DCD
E/S 0
---
15 mA
---
A
PCD3.F150 RS-485 avec résistances de terminaison activables
E/S 0
●
130 mA
---
A
PCD3.F210 RS-422/RS-485 plus PCD7.F1xxS en option
E/S 0 à 3
---
110 mA
---
2× K
PCD3.F221 RS-232 plus PCD7.F1xxS en option
E/S 0 à 3
---
90 mA
---
2× K
Caractéristiques des modules
PCD3.Fxxx spécifiques au système
Le système PCD3 possède un processeur
qui se charge à la fois de l’application et
des interfaces série. Les informations et
les exemples fournis pour les PCD3.M5
dans le manuel 26-789 doivent être
pris en compte pour déterminer la capa-
cité de transmission maximale du système
PCD3.M5xx0.
Modules d’interface pour l’équipement optionnel des modules PCD3.F2xx
Module
Spécifications
PCD7.F110S RS-422 avec RTS/CTS ou RS-485 (sans séparation galvanique),
avec résistances de terminaison activables
PCD7.F121S RS-232 avec RTS/CTS, DTR/DSR, DCD. Convient pour connexion modem, EIB
PCD7.F150S RS-485 (avec séparation galvanique), avec résistances de terminaison
activables
PCD7.F180S Bus MP de Belimo®, pour 8 actuateurs maximum
DALI
EnOcean (avec convertisseur
externe)
M-Bus
BACNet MS/TP
Applications « HMI Editor »
avec les afficheurs de texte
PCD7.Dxxx (seulement RS-
232)
Protocoles pris en charge par les PCD3.Mxxxx via FBoxes
PCD3.F1xx pour
emplacement 0
Port 1 RS-232
ou RS-422
ou RS-485
ou bus MP
PCD3.F2xx pour emplace-
ments n° 0 à 3
PCD3.F221
RS-232
PCD3.F210
RS-422/RS-485
PCD3.F281
Bus MP
PCD3.F215
BACnet®-MS/TP
PCD3.F261
DALI
PCD3.F27x
M-Bus
