Automatisation – Saia PCD3
Modules d’entrées et de sorties Saia PCD3 en cassettes
Les fonctions des Saia PCD3 peuvent être étendues à loisir à l’aide de divers modules d’E/S embrochables, et s’adaptent à tous
les besoins. Non seulement la réalisation rapide d’un projet est garantie, mais il est également possible d’étendre ou d’adapter
le système à tout moment.
Caractéristiques du système
Nombreuses variantes disponibles
Emplacement directement sur l’UC Saia PCD3
de base ou sur le support de modules
Intégration totale dans le boîtier Saia PCD3
Cassettes stables
Branchement au niveau E/S par borniers
embrochables à ressort ou câbles plats et
adaptateurs
Les borniers d’E/S sont comprises dans la
livraison
Remplacement facile des modules sans outils

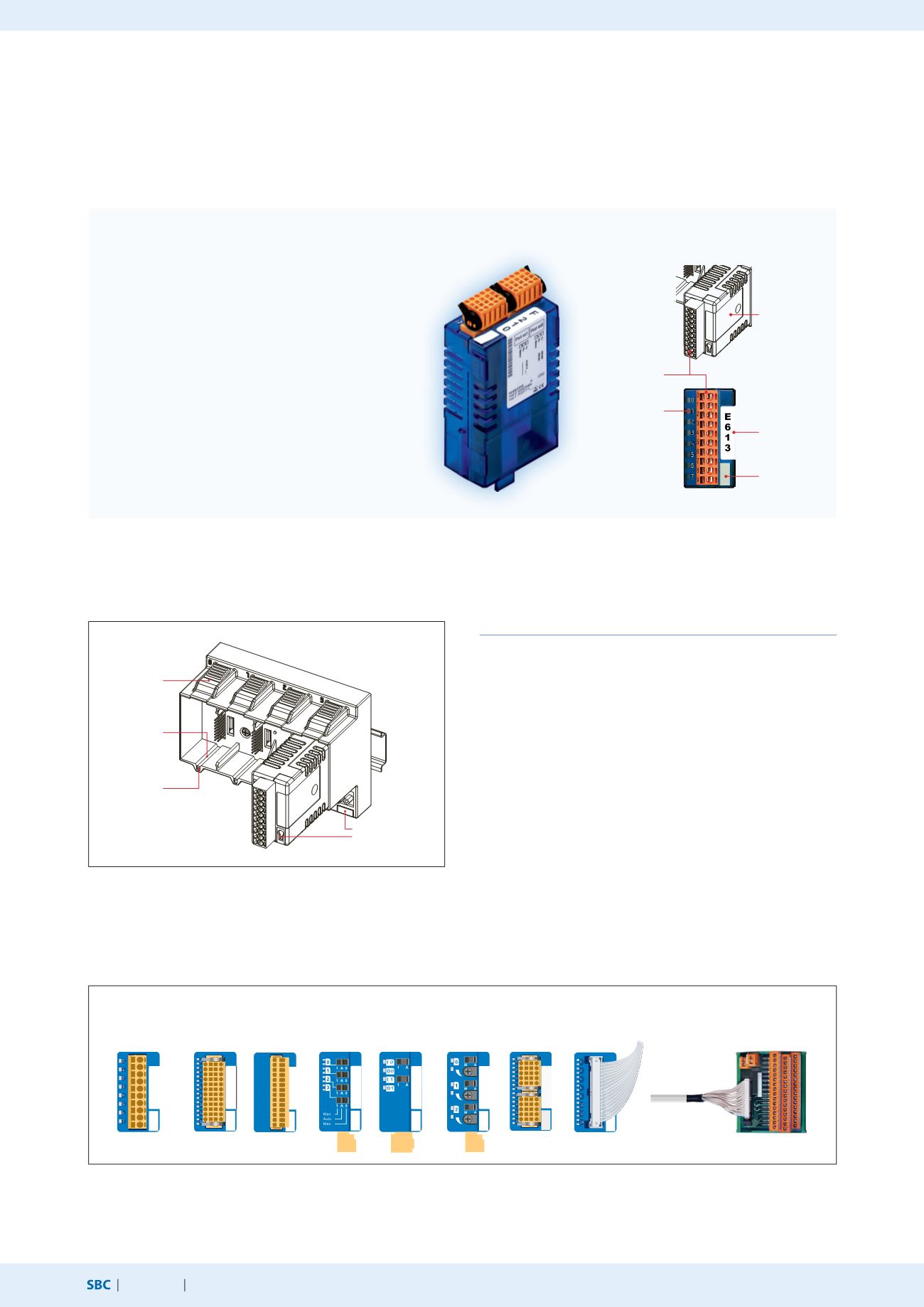

Insertion des modules d’E/S
Type A
10
contacts
2.5 mm
2
Connecteurs/borniers
Type D
Connecteur pour câble plat
(non fourni avec le module)
Type K
10 contacts
1.0 mm
2
Type J
8 contacts
1.5 mm
2
Type G + H
4 + 6 contacts
2.5 + 1.5 mm
2
Type F
12 contacts
1.5 mm
2
Type E
14 contacts
1.5 mm
2
Type C
24 contacts
1.0 mm
2
Crochet de
sécurité
Sécurité supplé-
mentaire
par vis
Rainure de
guidage
PCD3 avec
4 emplacements
Porte-étiquette
Bornier embrochable
Plage signalé-
tique avec repé-
rage des borniers
DEL d’indication
d’état
Remplacement facile des modules d’E/S
Les borniers de rechange, connecteurs pour câble plat avec câble système et adaptateurs de branchement séparés peuvent être commandés sous
forme d’accessoires.
Modèles
PCD3.Axxx
Modules de sorties digitales
PCD3.Bxxx
Modules d’E/S digitales combinées
PCD3.Exxx
Modules d’entrées digitales
PCD3.Fxxx
Modules de communication
PCD3.Hxxx
Modules de comptage rapide
PCD3.Rxxx
Modules mémoire
PCD3.Wxxx
Modules d’E/S analogiques
Plus de 50 modules aux fonctionnalités différentes
Type de module
Porte-étiquette
