PCD
3
SNMP
Automatisation – Saia PCD3
PCD3.M5340
PCD3.M5540
Données techniques
Standard
Standard
Nombre d’entrées/sorties
1023
ou emplacements de modules d’E/S
64
Connexion d’extension d’E/S pour supports de modules PCD3.C
Oui
Temps de traitement [µs] sur bits
sur mots
0.3 à 1.5 µs
0.9 µs
Horloge en temps réel (RTC)
Oui
Mémoire embarquée
Mémoire vive (RAM) pour les programmes et les blocs de données/texte
1 Mo
Mémoire Flash (S-RIO, configuration et sauvegarde)
2 Mo
Système de fichiers Flash utilisateur (INTFLASH)
Non
Sauvegarde des données
1 à 3 ans avec une pile au lithium
Interfaces embarquées
USB 1.1
Oui
Ethernet 10/100 Mbps, Full-Duplex, détection/croisement automatique
Oui
RS-232 sur connecteur D-Sub (PGU/Port 0)
jusqu’à 115 kbps
RS-485 sur bornier (port 2)
ou esclave Profibus-DP, Profi-S-Net sur bornier (port 2)
jusqu’à 115 kbps
jusqu’à 187,5 kbps
jusqu’à 115 kbps
non
RS-422/485 (sans séparation galvanique) sur connecteur Sub D (port 3) *
RS-485 (avec séparation galvanique) sur connecteur Sub D (port 3) *
Esclave Profibus-DP, Profi-S-Net sur connecteur Sub D (port 10) *
jusqu’à 115 kbps
Non
Non
Non
jusqu’à 115 kbps
jusqu’à 1.5 Mbps
* utilisable comme alternative
1023
jusqu’à
4 Go
1 Mo
0.3/0.9 µs
bits/mots
E/S
Système de fichiers
Programme
Vitesse de l’UC

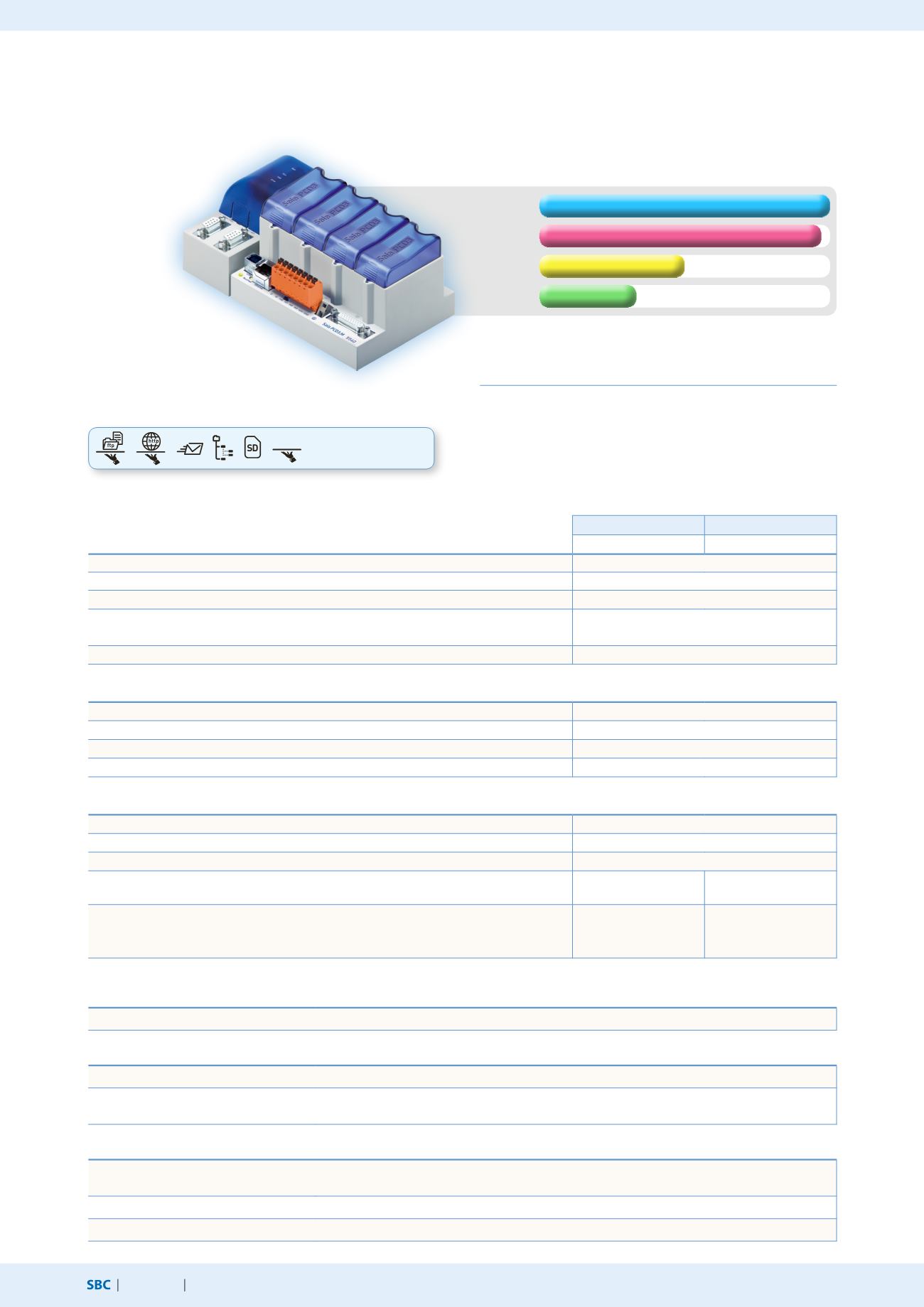

Automates Saia PCD3.M5x40
L’UC standard pour de multiples applications
Modèles
PCD3.M5340
Module UC de base avec Ethernet TCP/IP,
1 Mo de mémoire programme
PCD3.M5540
Module UC de base avec Ethernet TCP/IP,
esclave Profibus DP, 1.5 Mbps,
1 Mo de mémoire programme
Options
La mémoire peut être étendue jusqu’à 4 Go par des modules mémoire Flash (avec système de fichiers).
Interfaces données en option
Emplacement d’E/S 0
Modules PCD3.F1xx pour RS-232. RS-422. RS-485 et bus MP de Belimo
Emplacement d’E/S 0 à 3
jusqu’à 4 modules ou 8 interfaces
Modules PCD3.F2xx pour RS-232. RS-422. RS-485, BACnet® MS/TP, bus MP de Belimo, DALI et M-Bus
Caractéristiques générales
Tension d’alimentation
(selon EN/CEI 61131-2)
24 VCC, –20/+25% max. dont dont ondulation résiduelle 5%
ou 19 VCA ±15% à redressement double alternance (18 VCC)
Consommation
15 W typique pour 64 E/S
Intensité 5 V/+V (24 V) interne
600 mA maxi/100 mA
Serveur d’automatisation
intégré à l’automate de
base
