20
saia-pcd.com
PCD
3
180
28.5
63.8
125.8
139
67.3
100.5
35
32.8
32.7
130
5540
Saia PCD3.M
Automatisation – Saia PCD3
Grâce à l’extension, les modèles standard PCD3.M5/M6xxx et les types à UC haute puissante PCD3.Mxx60 disposent d’emplacements
pour un module support de pile avec signalisation par DEL, un commutateur Run/Stop, 2 emplacements pour modules mémoire Flash
et deux interfaces de communication supplémentaires. La DEL sur le module de pile indique l’état de l’UC et de la pile ainsi que les
erreurs de l’application. La pile assure la conservation des données même lorsque la tension d’alimentation est coupée. Elle peut être
remplacée sous tension, lorsque le module est en marche. La configuration, les programmes et les données peuvent être transférés d’un
automate à un autre à l’aide des modules mémoire Flash embrochables. Un outil de programmation n’est pas nécessaire.

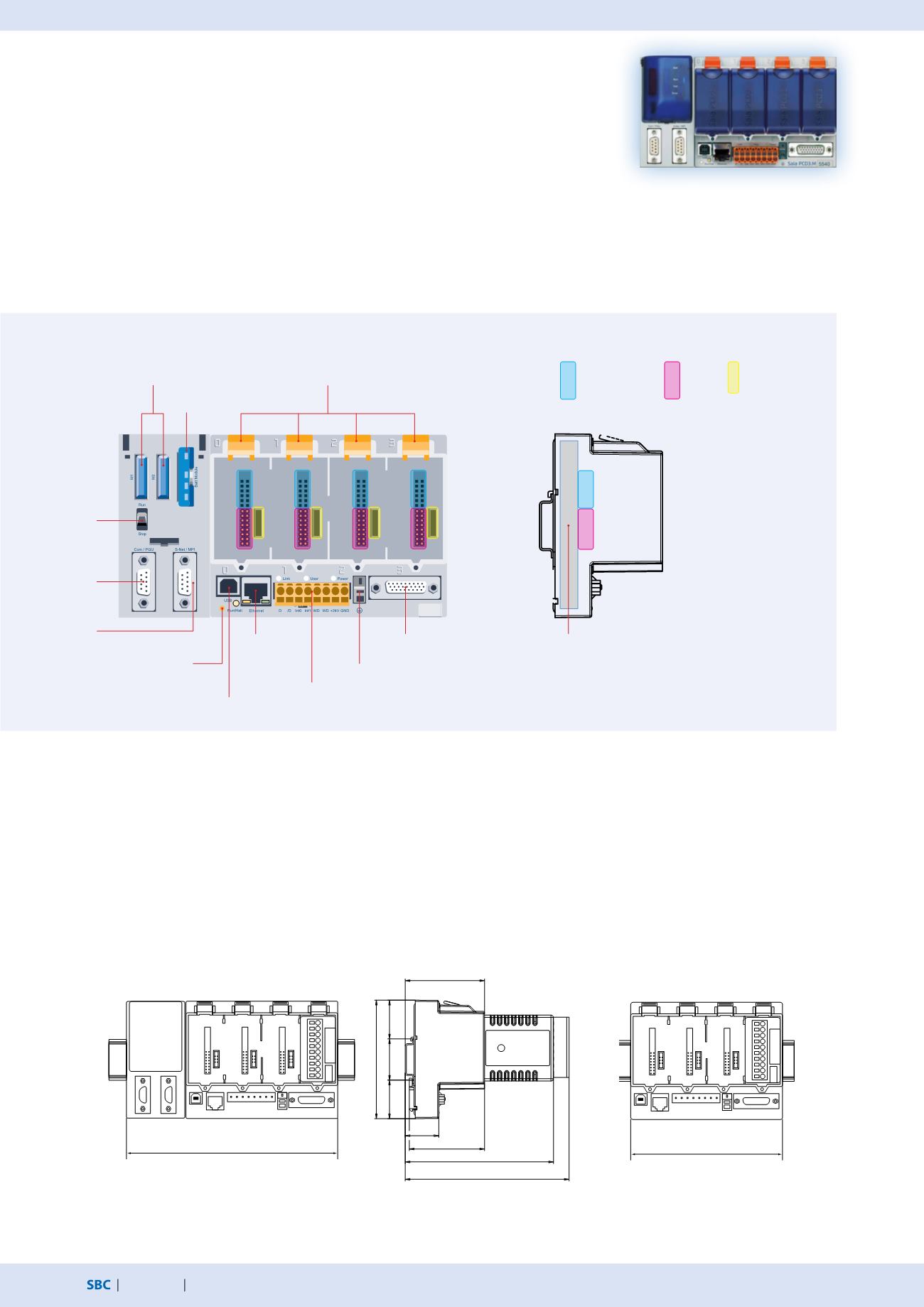

Structure des automates Saia PCD3
Automates de base PCD3.Mxxxx
Appareil de base avec 4 emplacements pour modules d’E/S, de communication ou spécifiques (p.ex. module de comptage PCD3.Hxxx)
Dimensions
UC standard et haute puissance avec emplacements
pour modules de pile et mémoire, commutateur Run/
Stop et interfaces supplémentaires
PCD3.M5xx0/M6xx0
PCD3.M3xx0 sans extension
UC de base de puissance minimale, sans
module de pile. Les modules mémoire PCD3.
Rxxx s’installent sur un emplacement d’E/S.
Connexion d’extension pour
supports de modules d’E/S
Alimentation 24 VCC, Interface
RS-485 (port 2), relais chien de
garde, entrées interruptives
Mise à la terre
Port USB
Ethernet
Raccorde-
ment
Commutateur
RUN/STOP
4 emplacements pour modules d’E/S, de communication
ou autres modules intelligents
Module de
pile
Modules mémoire
Signalisation par témoin
DEL RUN/STOP
RS-232 PGU
(port 0)
RS-422/485
(port 3 ou 10)
Contrairement aux systèmes équivalents, la CPU est intégrée dans la paroi arrière de
l’appareil. Il est possible d’accroître ses performances au cas par cas grâce à des modules
de communication embrochables et/ou des modules d’E/S intelligents, qui permettent
une communication par bus très rapide avec l’UC.
L’UC est intégrée à la paroi arrière. Il est
ainsi possible d’embrocher 4 modules d’E/S
supplémentaires sur la même surface.
Bus d’E/S
pour
modules
simples
Bus série rapide (SPI)
pour l’exploitation de
4 modules intelligents
maximum
Raccordement
à la masse pour
modules d’E/S
180 × 100.5 × 139 mm (l × h × p)
130 × 100.5 × 139 mm (l × h × p)
Structure
