PCD3.M3120 PCD3.M3330 PCD3.M3160* PCD3.M3360*
Données techniques
Basic
Basic
Basic Power Basic Power
Nombre d’entrées/sorties
64
1023
64
1023
ou emplacements de modules d’E/S
4
64
4
64
Connexion d’extension d’E/S pour supports de modules PCD3.Cxxx
Non
Oui
Non
Oui
Temps de traitement [µs] sur bits
sur mots
0.3 à 1.5 µs
0.9 µs
0.1 à 0.8 µs
0.3 µs
Horloge en temps réel (RTC)
Oui
*
)
En préparation, voir chapitre C1, État des produits.
Mémoire embarquée
Mémoire vive (RAM) pour le programme et BD/texte
128 Ko
512 Ko
Non
Mémoire de programme, BD/texte (FLASH)
Non
512 Ko
Mémoire de travail, BD/texte (RAM)
Non
128 Ko
512 Ko
Mémoire Flash (S-RIO, configuration et sauvegarde)
2 Mo
128 Mo
Système de fichiers Flash utilisateur (INTFLASH)
Non
128 Mo
Sauvegarde des données
4 h avec supercondensateur
Interfaces embarquées
USB 1.1
Oui
Ethernet 10/100 Mbps, Full-Duplex, détection/croisement automatique
Oui
RS-485 sur bornier (port 2) ou
RS-485 esclave Profibus-DP, Profi-S-Net sur bornier (port 2)
jusqu’à 115 kbps
jusqu’à 187,5 kbps

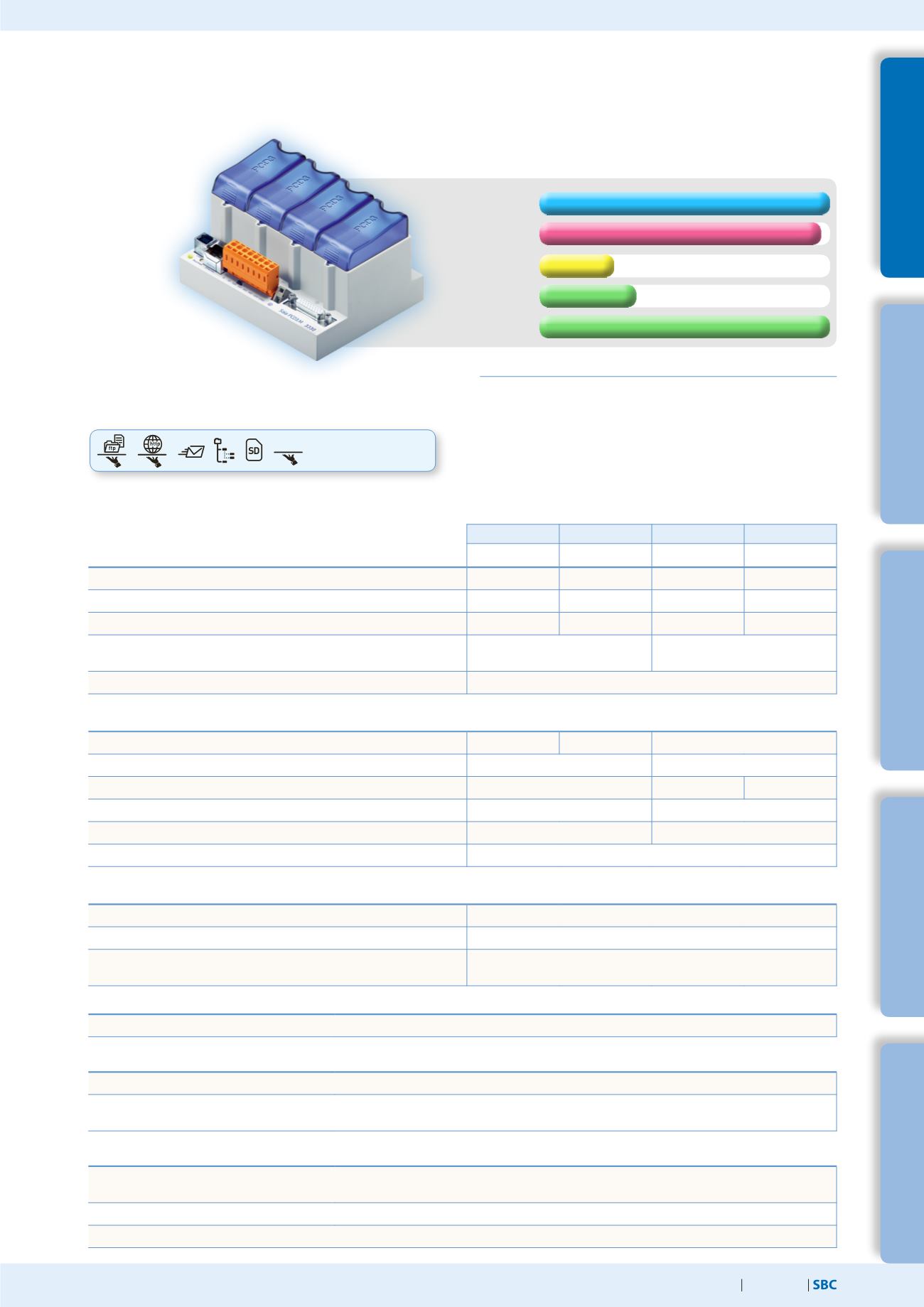

Automates Saia PCD3.M3xx0
L’UC de base pour les applications simples
Options
La mémoire peut être étendue jusqu’à 4 Go par des modules mémoire Flash (avec système de fichiers).
Interfaces données en option
Emplacement d’E/S 0
Modules PCD3.F1xx pour RS-232. RS-422. RS-485 et bus MP de Belimo
Emplacement d’E/S 0 à 3
jusqu’à 4 modules ou 8 interfaces
Modules PCD3.F2xx pour RS-232. RS-422. RS-485, BACnet® MS/TP, bus MP de Belimo, DALI et M-Bus
Caractéristiques générales
Tension d’alimentation
(selon EN/CEI 61131-2)
24 VCC, –20/+25% max. dont dont ondulation résiduelle 5%
ou 19 VCA ±15% à redressement double alternance (18 VCC)
Consommation
15 W typique pour 64 E/S
Intensité 5 V/+V (24 V) interne
600 mA maxi/100 mA
Modèles
PCD3.M3120
Module UC de base avec Ethernet TCP/IP,
64 E/S, 128 Ko de mémoire programme
PCD3.M3160
Module UC de base avec Ethernet TCP/IP,
64 E/S, 512 Ko de mémoire programme
PCD3.M3330
Module UC de base avec Ethernet TCP/IP,
1 023 E/S, 512 Ko de mémoire programme
PCD3.M3360
Module UC de base avec Ethernet TCP/IP,
1 023 E/S, 512 Ko de mémoire programme
Serveur d’automatisation
intégré à l’automate de
base
1023
E/S
jusqu’à
4 Go
Système de fichiers
512 kByte
Program
0.3/0.9 µs
Vitesse de l’UC
0.1/0.3 µs
bits/mots
Vitesse de l’UC Basic Power
