Enregistrement des données de consommation
1
5
2
3
4
Dedicated
room controller
HMI Visualization
and operating
Automation
stations
Cabinet
components
Consumption data
acquisition
Alimentation
Tension d’alimentation
110-230 VCA, +15 % -20 %, 50/60 Hz
Isolation galvanique
4000 VCA entre l’alimentation électrique et RS-485
Puissance absorbée
Max. : 6 W
Typique : 1,5 W
Interface
Interface de communication
RS-485 avec isolation galvanique
Débit en bauds : 4800, 9600, 19 200, 38 400, 57 600, 115 200 bps
Protocole Bus
Interface S-Bus ou Modbus : Sélectionnable via LCD
Configuration
Parité : Sélectionnable via LCD
Adresse
Plage d’adresses :
S-Bus :
0 … 255
Modbus :
1 … 253
Sélectionnable par LCD
Résistance de terminaison
Intégré, peut être activé en passant par l’écran et l’interface
Caractéristiques générales
Température ambiante
Fonctionnement :
–25 °C … +55 °C
Entreposage :
–30 °C … +70 °C
Type de montage
Rail chapeau selon DIN EN 60715 TH35 (1 × 35 mm)
Précision de mesure
Énergie/puissance effective
Charge ohmique :
± 0,5 % (5 A CT) ; ± 1,0 % (1 A CT)
Charge inductive :
± 0,6 % (5 A CT) ; ± 1,0 % (1 A CT)
Énergie/puissance réactive
Charge ohmique :
± 1,0 % (5 A CT) ; ± 1,0 % (1 A CT)
Charge inductive :
± 1,0 % (5 A CT) ; ± 1,0 % (1 A CT)
Caractéristiques techniques générales
Grandeurs de mesure
Tension, courant, puissance effective, puissance réactive, puissance apparente, travail effectif, travail réactif et travail apparent, THD, TDD, ondes harmoniques (ordre 1-40),
fréquence, détection des valeurs basse, haute et de crête de tension et de courant, facteur de puissance, séquence de phase, angle de phase
Entrées de mesure de tension
Nombre
4 (L1, L2, L3, N)
Tension d’entrée
L-N :
Nom. 285 VCA, Max. 700 VCA
L-L :
Nom. 480 VCA, max. 1200 VCA
Impédance d’entrée
2 MOhm par entrée
Fréquence de mesure
45 … 65 Hz
Isolation
4000 VCA
Entrées de mesure de courant
Nombre
8 (respectivement 2 par phase et conducteur neutre)
Courant d’entrée
1 A / 5 A (commutable)
Plage de courant
Max. 6 A
Impédance d’entrée
15 mΩ
Isolation
4000 VCA
Entrées
1 entrée numérique
5 … 30 VCC, fonctionnement source (sortie en logique positive)
1 entrée analogique
Pt1000 :
–50 °C … +400 °C
Ni1000 :
–50 °C … +210 °C
Sorties
1 sortie numérique
5 … 30 VCC ; max. 500 mA
2 relais
Contact travail ; 250 VCA / 24 VCC ; 5 A / 1,5 A, 250 VCA (CA15) / 1 A, 24 VCC (DC13) conf. IEC60947-5-1
Entrées/sorties
*optionnel pour
mesure N

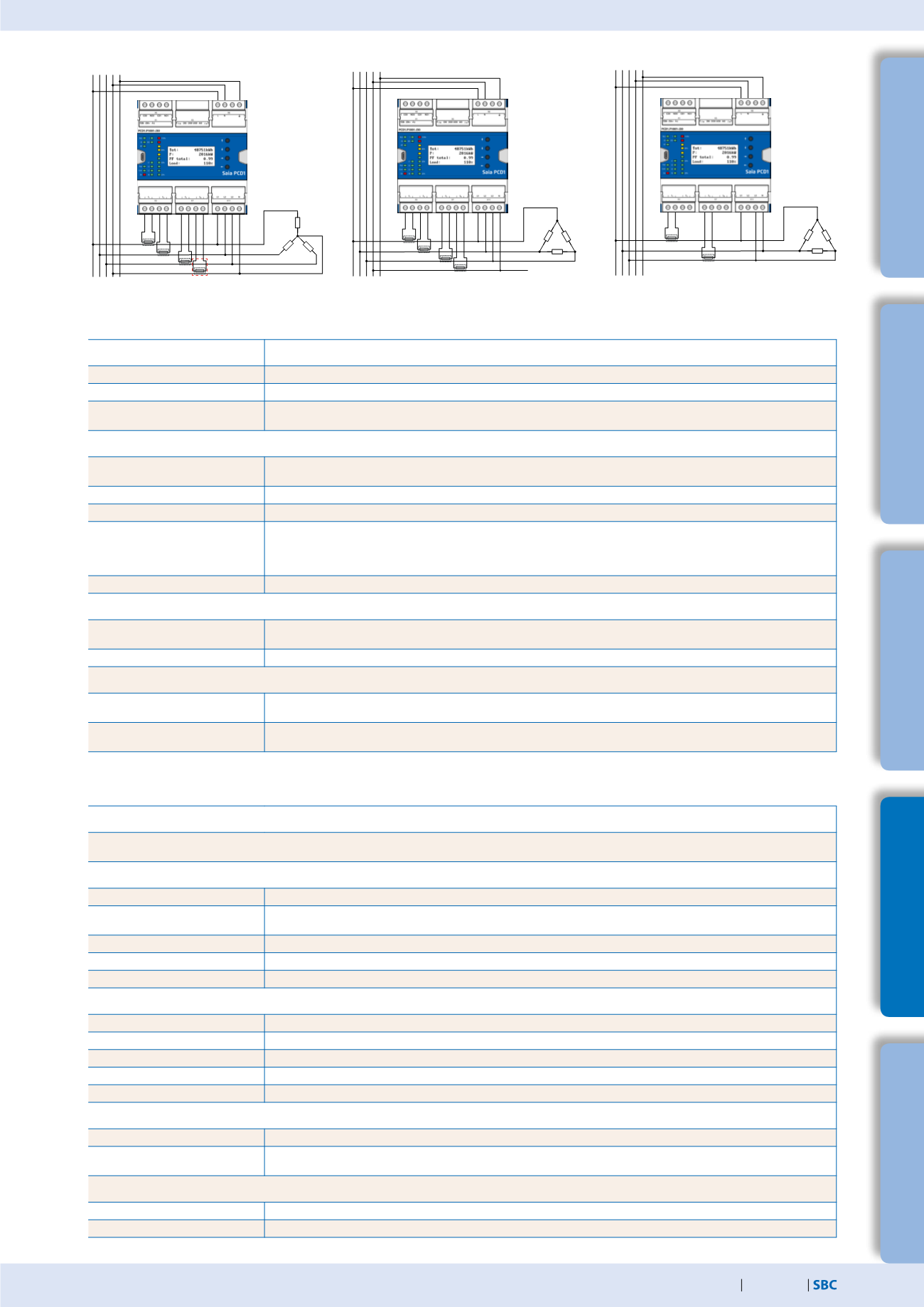

Circuit triphasée en étoile
avec conducteur neutre
Mesure triphasée en triangle
à 4 fils
Mesure triphasée en triangle
à 3 fils
L1
L2
L3
N
*
PE
L1
L2
L3
N
PE
L1
L2
L3
N
PE
