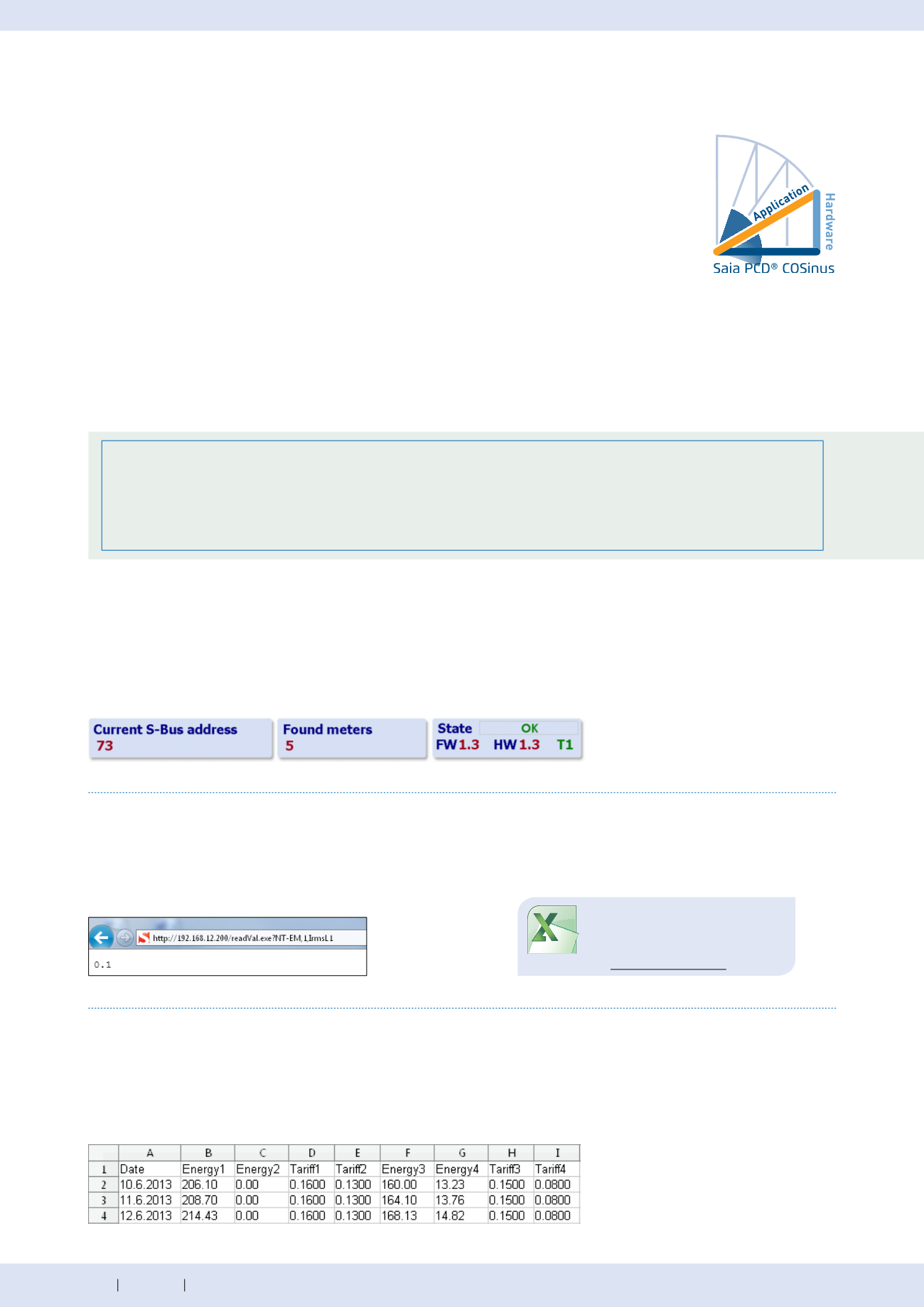

Enregistrement des données de consommation
La fonction S-Monitoring du système COSinus englobe les trois parties suivantes :
1. Balayage automatique des compteurs d’énergie et d’impulsions S-Bus
Si la fonction « Autoscan » S-Bus est activée, les compteurs raccordés à l’interface RS-485 sont automatiquement détectés et lus.
Un diagnostic à distance des compteurs S-Bus et de la connexion du bus est possible grâce à l'interrogation permanente des
données des compteurs.
Fonction S-Monitoring du système COSinus
L'application S-Monitoring fait partie intégrante du système d'exploitation COSinus et est intégrée à tous les automates Saia PCD®
dont le numéro se termine par xx60 et aux pupitres pWeb MB. Elle est activée dans l'outil Device Configurator de PG5 et analyse
automatiquement les compteurs raccordés. Les données sont sauvegardées dans le système de fichiers. Outre les compteurs S-Bus
raccordés, des valeurs de comptage de tous types disponibles peuvent être intégrées dans le programme.
La fonction S-Monitoring peut traiter les données de trois types de compteur :
f
f
Compteurs d'énergie S-Bus et d'impulsions S0 (PCD7.H104SE) raccordés
f
f
Autres valeurs de comptage incrémental (M-Bus, Modbus, etc. référencées en tant que « Custom Counter » et saisies via
des FBoxes dans le programme Fupla)
f
f
Groupes de compteurs
Excel comme outil de rapport
Si la fonction COSinus est activée, les don-
nées peuvent être importées dans Excel en
toute simplicité, sans programmation.
Téléchargement :
4.6
Fonctions de base de l'application S-Monitoring
Fonction pour le relevé et la sauvegarde automatiques de valeurs énergétiques
(intégrées au système d'exploitation pour Saia PCD®)
L'application S-Monitoring fonctionne sur tous les automates se terminant par xx60 ainsi que les pupitres
pWeb. L'application consiste en une fonction COSinus et un projet Web Editor correspondant. Il est ainsi
possible de relever, de sauvegarder et de visualiser des données sans programmation importante. En ce qui
concerne les compteurs S-Bus, elle fonctionne sans que l'automate ne contienne le moindre programme.
3. Sauvegarde des valeurs des compteurs dans un fichier CSV
Les valeurs des compteurs raccordés sont enregistrées une fois par jour à minuit dans un fichier CSV dans le système de fichiers
interne du PCD. La consommation journalière, hebdomadaire et mensuelle peut être calculée à partir de ces données. Si une carte
mémoire supplémentaire est enfichée, les valeurs peuvent être enregistrées à des intervalles de 5 à 60 min. Cela permet de visuali-
ser la consommation sur une journée.
2. Mise à disposition des données des compteurs via des balises NT-EM (interface CGI)
Toutes les données et fonctions de base peuvent être appelées via des balises CGI. On peut ainsi accéder à ces fonctions via l’inter-
face Web ou d’autres programmes (ex : Excel). Il n’est pas nécessaire qu’un programme Fupla ou IL (liste d’instructions) soit présent
dans l’automate (voir document 27-623).
Balise NT-EM (commande CGI) dans le navigateur Web :
Commande
Valeur
