138
saia-pcd.com
SBC
ref.Channel
ALE
―En
T1tot―
―Res 1
T1part―
―Res 2
T2tot―
T2part―
Tariff―
ComErr―
ref.Channel
AWD
―En
T1tot―
―Res
T1part―
ComErr―
ref.Channel
ALD
―En
Ttot―
―Res
Tpart―
Pa―
Pr―
U―
I―
ComErr―
ref.Channel
AWD/ALE
―En
U_L1―
U_L2―
U_L3―
I_L1―
I_L2―
I_L3―
Pa_L1―
Pa_L2―
Pa_L3―
Pr_L1―
Pr_L2―
Pr_L3―
CTratio―
ComErr―
Saia PCD®
L1
L2
L3
N
(PEN)
L1
L2
L3
N
(PEN)
N
L

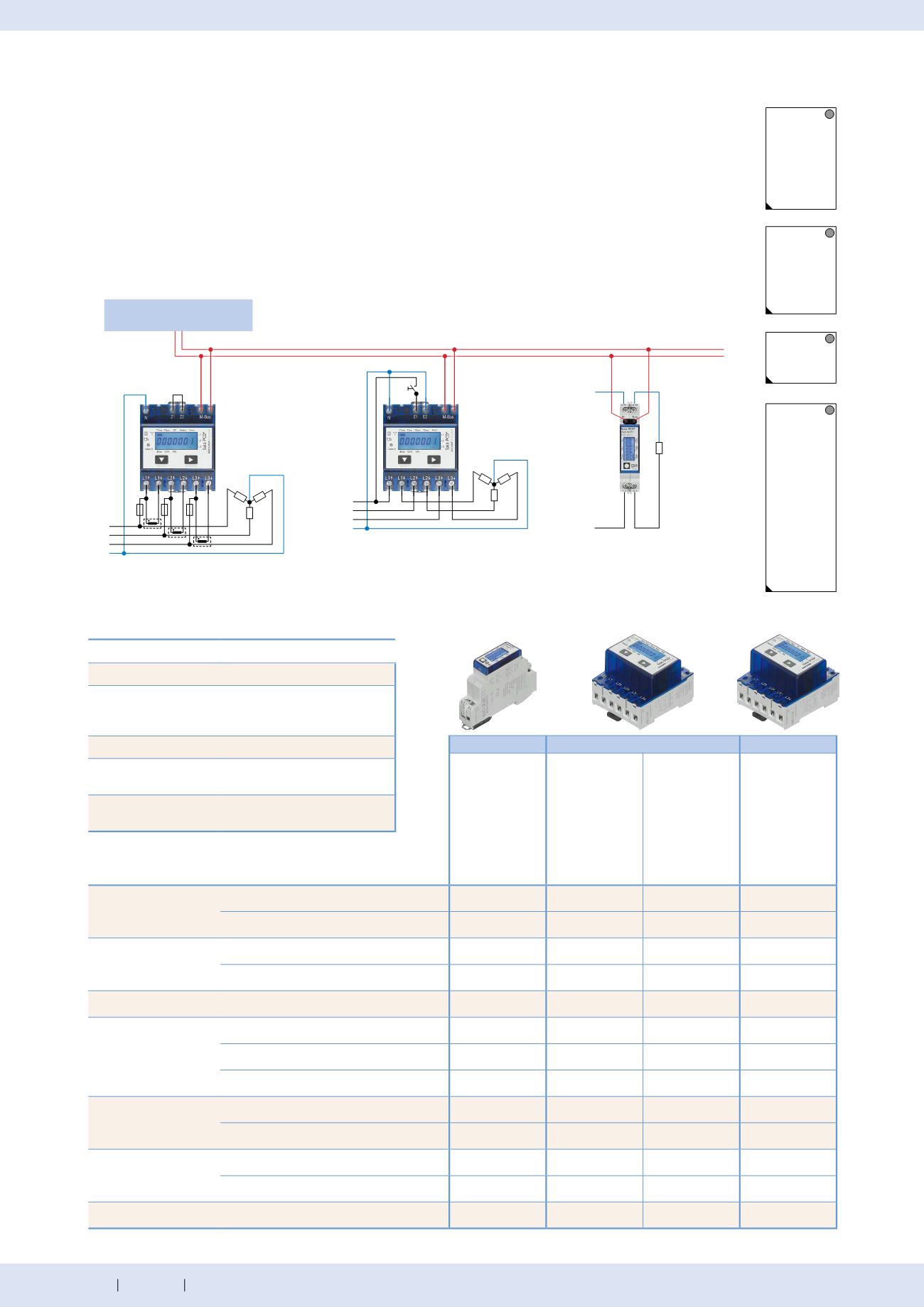

Enregistrement des données de consommation
4.4.3
Compteurs d'énergie Saia PCD® avec interface M-Bus
Grâce à l'interface M-Bus, chaque Saia PCD® ou maître M-Bus peut se connecter et lire les données de mesure. Les
compteurs satisfont à la norme M-Bus EN 13757. Il existe des FBoxes prêtes à l'emploi, disponibles gratuitement,
permettant de raccorder les compteurs d'énergie Saia PCD® à des systèmes Saia PCD®. Les données de mesure perti-
nentes, telles que l'énergie, le courant, la tension et la puissance (active et réactive), peuvent être lues via l'interface
M-Bus. L'écran LCD permet le réglage de l'adresse principale du bus ainsi que la lecture de l'énergie, du courant, de la
tension et de la puissance active.
ALD1
ALE3
AWD3
ALD1
D5FM00A3A00
ALE3
D5FM10C3A00
ALE3
B5FM00C3A00
AWD3
D5WM00C3A00
Tarif
1 tarif
–
2 tarifs
–
–
–
Type de compteur
Modèle unidirectionnel
–
Modèle bidirectionnel
–
–
–
Agréments
Avec MID
Courant nominal/max.
I
min
= 0,05 A, I
N
= 5 A, I
max
= 6 A
–
–
–
I
min
= 0,25 A, I
N
= 5 A, I
max
= 32 A
–
–
–
I
min
= 0,5 A, I
N
= 10 A, I
max
= 65 A
–
–
Type de mesure
Mesure directe
–
Conversion jusqu’à 1500 A
–
–
–
Tension de service
230 VCA, 50 Hz
–
–
–
3 × 230/400 VCA, 50 Hz
–
Compteur partiel
Réinitialisable
FBoxes disponibles pour
chaque type de compteur M-Bus
M-Bus
Système de bus
M-Bus
Vitesse de transfert
300, 2400, 9600 bauds.
La vitesse de transfert en bauds
est détectée automatiquement
Adressage
Primaire et secondaire
Longueur de la ligne du
bus (max.)
Selon les spécifications
M-Bus
Temps de réponse
Écriture :
jusqu'à 60 ms
Lecture :
jusqu'à 60 ms
Données techniques
Schémas de raccordement avec des compteurs d'énergie M-Bus
Triphasé pour mesure via TI,
AWD3
Triphasé à mesure directe,
ALE3
Monophasé à mesure
directe, ALD1
