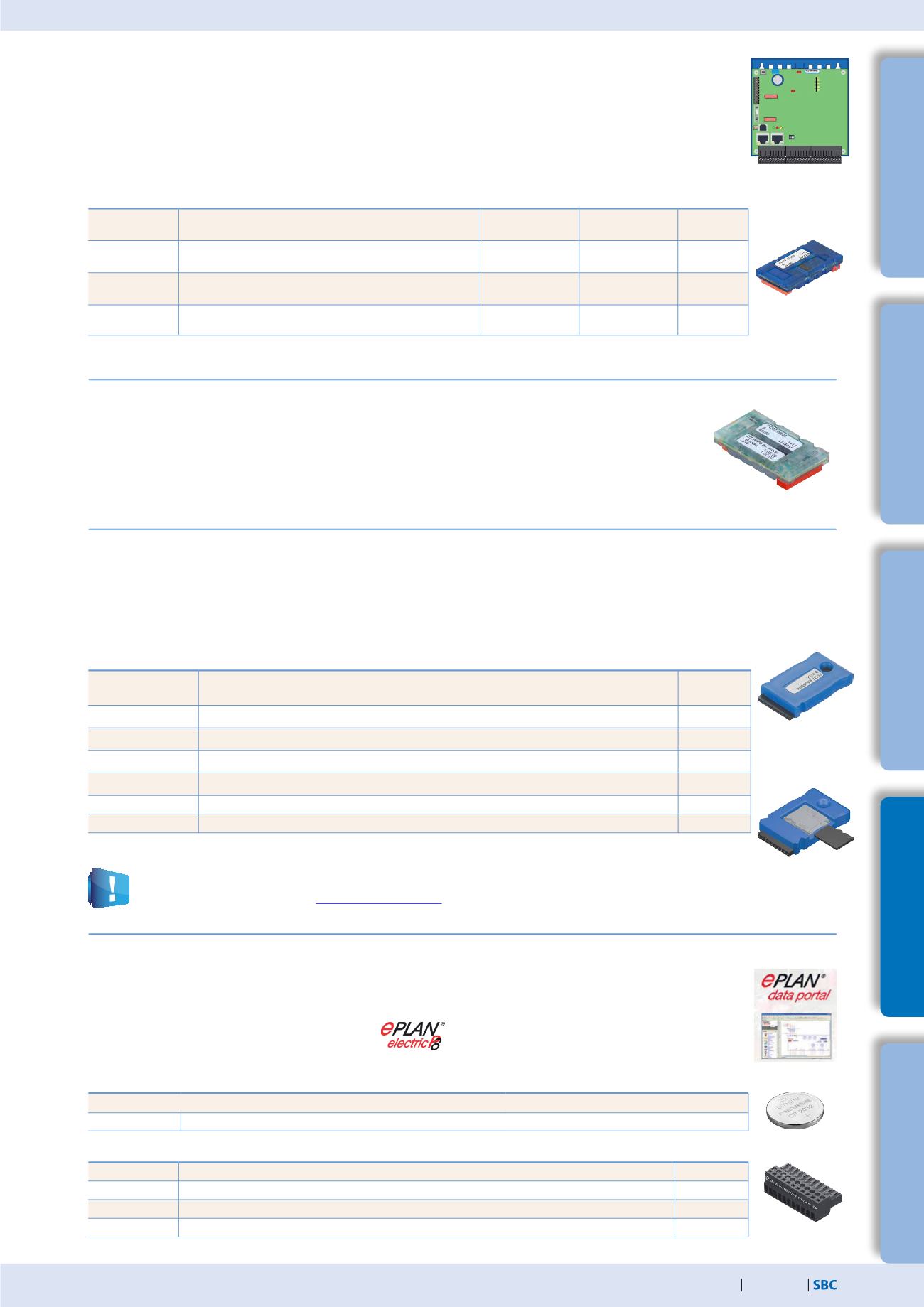

Enregistrement des données de consommation
1
5
2
3
4
Dedicated
room controller
HMI Visualization
and operating
Automation
stations
Cabinet
components
Consumption data
acquisition
Borniers à vis embrochables
4 405 5089 0 Bornier à vis embrochable 11 contacts, numérotés 0 à 10
Bornier X0
4 405 5087 0 Bornier à vis embrochable 9 contacts, numérotés 11 à 19
Bornier X1
4 405 5088 0 Bornier à vis embrochable 10 contacts, numérotés 20 à 29
Bornier X2
4 405 4919 0 Bornier à vis embrochable 10 contacts, numérotés 30 à 39
Bornier X3
Pile pour la sauvegarde des données
Type
Description
4 507 4817 0 Pile au lithium pour unité de traitement PCD (pile bouton RENATA de type CR 2032)
Accessoires et consommables
Modules mémoire
Il est possible d’étendre la mémoire embarquée à l’aide d’un module PCD7.Rxxx à l’emplacement M1.
De plus, l’E-Controller peut être doté de BACnet® ou L
on
-IP.
Pour plus d’informations sur la gestion et la structure de la mémoire, voir le chapitre Description du système Saia PCD®.
Pour une utilisation de S-Monitoring en parallèle avec BACnet®-IP ou L
on
-IP, il convient de tenir compte des
consignes de la page d’accueil
).
Communication
Consommation
sur bus 5V
Consommation
sur bus +V (24 V)
PCD7.F110S
RS-485/RS-422
sans séparation galvanique
40 mA
---
Slot A
PCD7.F121S
RS-232 avec RTC/CTS, DTR/DSR, DCD convient pour
connexion modem, EIB
15 mA
---
Slot A
PCD7.F150S
RS-485 avec séparation galvanique et résistances de
terminaison activables
130 mA
---
Slot A
PCD7.F180S
Bus MP de Belimo pour 8 entraînements maximum sur
une branche
15 mA
15 mA
Slot A
Outre les interfaces embarquées, les fonctions d’interfaces peuvent également être étendues par le biais
de modules à l’emplacement A. L’automate SaiaPCD1.M0160E0 prend en charge de nombreux protocoles.
La liste précise de tous les protocoles figure au chapitre B2 « Communication et interaction ».
Interfaces en option pour le E-Controller (PCD1.M0160E0)
M1
Slot A
X0
X1 X2
X3
Macros EPLAN
Des macros EPLAN sont disponibles pour la
conception de projets et l’ingénierie.
Des macros eplan® electric P8 sont disponibles
sur la page Support.
Les macros et données de produit sont en outre
fournies sur le portail de données eplan®.
Extension de la mémoire et communication
PCD7.R550M04
Module mémoire Flash avec système de fichiers de 4 Mo (pour sauvegarde du programme
utilisateur, pages Web, etc.)
M1
PCD7.R560
Module mémoire Flash pour Firmware BACnet®
M1
PCD7.R562
Module mémoire Flash pour Firmware BACnet® avec système de fichiers de 128 Mo
M1
PCD7.R580
Module mémoire Flash pour Firmware L
on
-IP
M1
PCD7.R582
Module mémoire Flash pour Firmware L
on
-IP avec système de fichiers de 128 Mo
M1
PCD7.R610
Module de base pour carte Flash Micro SD
M1
PCD7.R-MSD1024 Carte Flash Micro SD 1024 Mo, formatée pour PCD
PCD7.R610
Module de sorties analogiques Saia PCD7.W600
Ce module dispose de 4 sorties analogiques (plage de 0 à +10 V) avec 12 bits de résolution et a été
spécialement développé pour la nouvelle UC PCD1 (PCD1.M2xxx, PCD1.M0160E0, PCD1.M2110R1).
Le module de communication PCD7.F1xxS peut être embroché dans le logement A de l’UC PCD1.
PCD7.R55xM04
PCD7.R610
