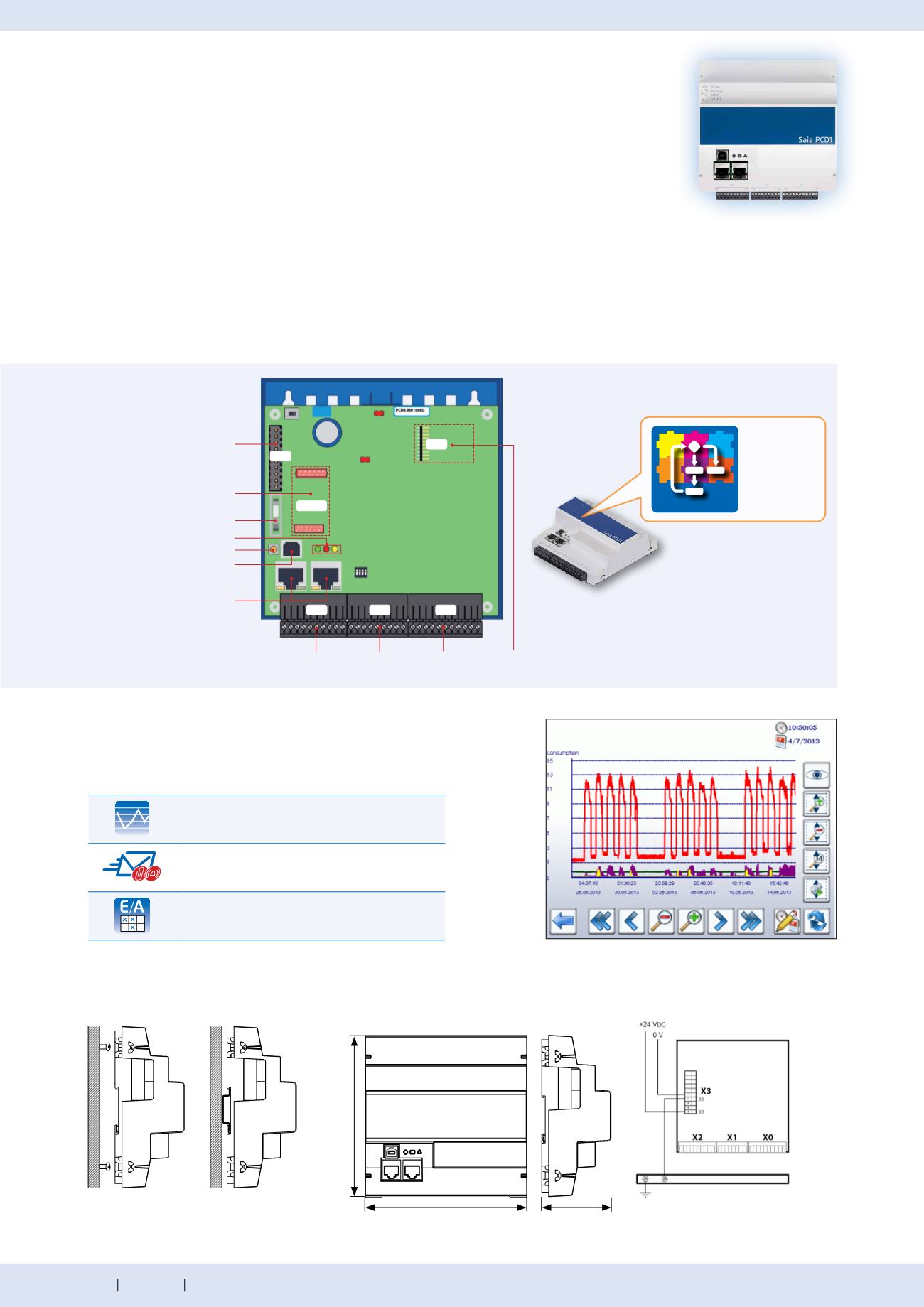

Enregistrement des données de consommation
E-Controller est un PCD fonctionnel SBC pouvant être utilisé sans programmation dès sa sortie d'usine. Cet
appareil compact simplifie le relevé, la visualisation décentralisée et la journalisation des données. L'inter-
face S-Bus peut détecter et lire automatiquement les compteurs d'énergie et d'impulsions raccordés. Le
serveur d'automatisation intégré permet d'accéder aux données historiques et à la visualisation Web via
FTP et HTTP (également possible sur des appareils mobiles via des applis SBC) depuis n'importe où. Outre
les fonctions de base décrites au chapitre 4.6, des fonctions de commande simples sont déjà réalisées dans E-Monitor (telles que l'envoi
d'Emails d'alerte ou le paramétrage des sorties en fonction des valeurs de compteur). L'application S-Monitoring préinstallée peut être per-
sonnalisée, étendue ou modifiée à souhait avec PG5 et Web Editor. Par conséquent, les interfaces de communication en option permettent
d'intégrer d'autres protocoles et d’autres données (par exemple depuis des compteurs M-Bus). Par ses dimensions, le contrôleur convient
parfaitement au montage dans le tableau de distribution électrique à côté des compteurs d'énergie.
Structure
Alimentation et concept de branchement
Vous trouverez de plus amples informations au chapitre
1.2.1 Alimentation et concept de raccordement des
Saia PCD3, ainsi que dans le manuel 26-875.
Alimentation relais du chien de
garde 24 VCC
Interface RS-485
Borniers pour entrées et
sorties intégrées
Borniers pour raccordement en
option (emplacement A)
Connexion Ethernet
(commutateur 2 ports)
Port USB
DEL de service
Emplacement pour interfaces de
communication
Pile
Bouton RUN/STOP
Emplacement pour modules
mémoire
Alimentation
Raildemiseà la terre
1,5mm
2
/max.25cm
4.8
E-Controller PCD1.M0160E0
Opérationnel au départ usine, avec E/S locales
Application
S-Monitoring
chargée
Mesure de la courbe de charge de 8 valeurs
de consommation
Envoi d'Emails de données et d'alerte
à 5 adresses Email au maximum
Paramétrage des sorties avec des valeurs
minimales et maximales
Fonctions avancées
Outre les fonctions de base de l'application Web (4.6),
E-Controller comprend les fonctions suivantes programmées avec Saia PG5® :
Mesure de la courbe de charge
Montage
Dimensions
sur surface plane
sur rail de 35 mm
(DIN EN 60715 TH35)
Emplacement A
dimensions compactes :
142 × 142 × 61 mm
