137
saia-pcd.com
ref.Channel
ALD1
―En
Total―
Partial―
ComErr―
ref.Channel
ALE3
―En
T1―
T1part―
T2―
T2part―
Tariff―
ComErr―
ref.Channel
AWD3
―En
Total―
Partial―
CRatio―
ComErr―
Saia PCD®
L1
L2
L3
N
(PEN)
D /D
N
L
L1
L2
L3
N
(PEN)
Enregistrement des données de consommation
1
5
2
3
4
Dedicated
room controller
HMI Visualization
and operating
Automation
stations
Cabinet
components
Consumption data
acquisition
4.4.2
Compteurs d'énergie Saia PCD® avec interface S-Bus SBC
Les compteurs d'énergie avec interface S-Bus intégrée fournissent toutes les données pertinentes, telles que
l'énergie, le courant, la tension, la puissance (active et réactive) et le cosφ, pouvant être lues via la connexion au
bus. L'interface série S-Bus (basée sur RS-485) peut être directement raccordée à la gamme d'appareils Saia PCD®
grâce à des FBoxes prêtes à l'emploi et disponibles gratuitement pour chaque type de compteur. Sur l'écran LCD,
les compteurs d'énergie S-Bus sont également disponibles en modèle bidirectionnel. L'adresse de bus peut être
paramétrée, et l'énergie, le courant, la tension ainsi que la puissance active y être lus directement.
ALD1
ALE3
AWD3
ALD1
D5FS00A3A00
ALD1
B5FS00A3A00
ALE3
D5FS10C3A00
ALE3
B5FS00C3A00
AWD3
D5WS00C3A00
AWD3
B5WS00C3A00
Tarif
1 tarif
–
2 tarifs
–
–
–
–
–
Type de compteur
Modèle unidirectionnel
–
–
–
Modèle bidirectionnel
–
–
–
Agréments
Avec MID
Courant nominal/max.
I
min
= 0,05 A, I
N
= 5 A, I
max
= 6 A
–
–
–
–
I
min
= 0,25 A, I
N
= 5 A, I
max
= 32 A
–
–
–
–
I
min
= 0,5 A, I
N
= 10 A, I
max
= 65 A
–
–
–
–
Type de mesure
Mesure directe
–
–
Conversion jusqu’à 1 500A
–
–
–
–
Tension de service
230 VCA, 50 Hz
–
–
–
–
3 × 230/400 VCA, 50 Hz
–
–
Compteur partiel
Réinitialisable
–
–
FBoxes disponibles
pour chaque type de
compteur S-Bus
SBC S-Bus
Système de bus
Interface série RS-485
Protocole
Mode de données SBC S-Bus
Vitesse de
transfert
4800, 9600, 19 200, 38 400, 57 600, 115 200
bauds. La vitesse de transfert
en bauds est detectée
automatiquement.
Câble de bus
Torsadé, blindé, 2 × 0.5 mm
2
,
1200 m maximum
Temps de
réponse
Écriture :
jusqu'à 60 ms
Lecture :
jusqu'à 60 ms
Données techniques
Triphasé pour mesure via
TI, AWD3
Triphasé à mesure directe,
ALE3

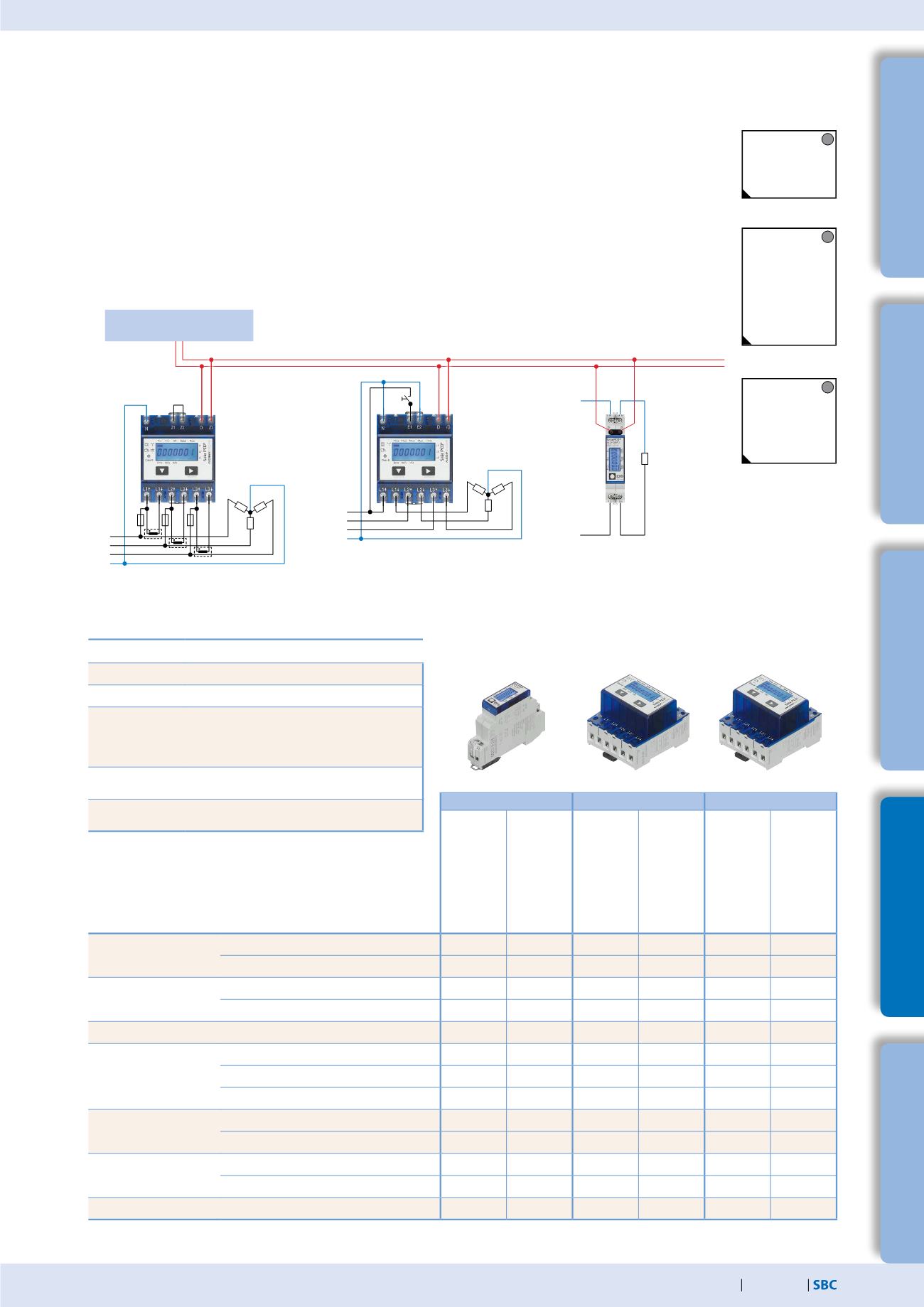

Schéma de raccordement des compteurs d'énergie S-Bus
Monophasé à mesure
directe, ALD1
