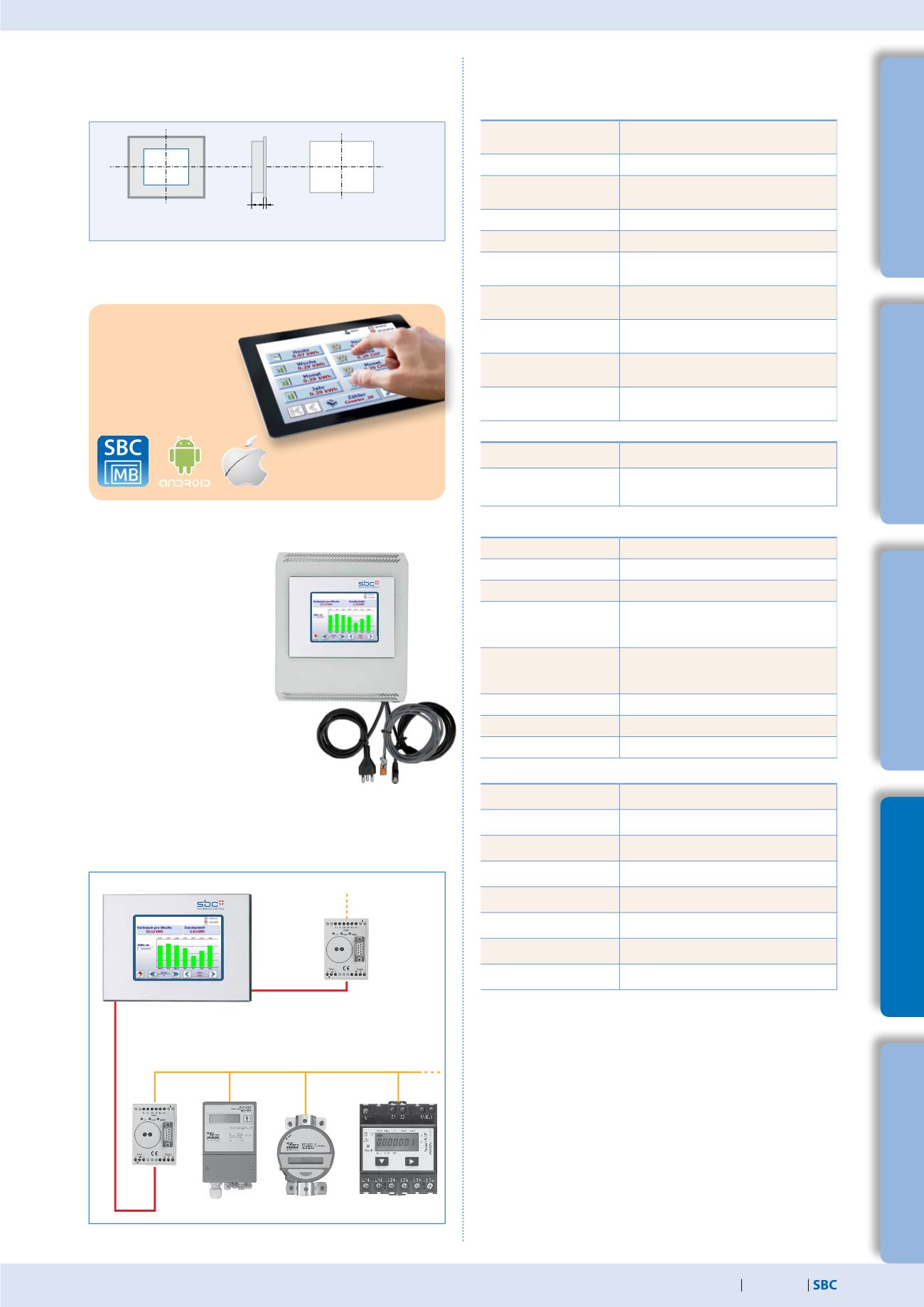

Enregistrement des données de consommation
1
5
2
3
4
Dedicated
room controller
HMI Visualization
and operating
Automation
stations
Cabinet
components
Consumption data
acquisition
Dimensions (l × h × L) et découpe (l × h) mm
PCD7.D457VT5E0
Panneau frontal l × h, 202 × 156
Écran 5,7”
l × h, 117 × 88
Découpe l× h, 189 × 142
Caractéristiques générales
Système d’exploitation
Saia PCD® COSinus avec extensions
Micro Browser
Indice de protection
IP65
Programme utilisateur, ROM/
BD/Texte
1 Mo
RAM/BD/Texte
1 Mo
Ressources
16384 Flags / 16384 registres
Sauvegarde utilisateur
Le programme utilisateur est enregistré sur la
carte microSD intégrée.
Système de fichiers
utilisateur
128 Mo embarqués
Temps de cycle du
programme
10 cycle/sec. maximum
Protocoles de niveau terrain
Serial SBC S-Bus, Ether SBC S-Bus,
Ether-S-IO, Modbus RTU ou TCP
Services Internet
SBC Micro-Browser,
serveur d'automatisation
Extension de mémoire (fournie avec l'appareil)
Module support
PCD7.R610
Carte mémoire
MicroSD PCD7.R-MSD1024, 1GB,
formatée pour PCD
Interfaces
Ethernet
2× RJ-45 (commutateur)
USB
1× (1.1/2.0)
Interfaces série
1 emplacement RS-485 pour PCD7.F1xxS
Plage de température
Fonctionnement : 0 à 50°C
(utilisation normale)
Stockage : –25
à 70°C
Humidité relative
Fonctionnement : 10 à 80%,
stockage :
10 à 98%,
sans condensation
Processeur
Coldfire CF5373L, 240 MHz
Pile
Lithium Renata CR 2032 (durée 1 à 3 ans)
Horloge (RTC)
avec pile de sauvegarde
Écran
Dimensions
5.7 " TFT
Résolution (pixels)
VGA 640×480
Écran tactile
Écran tactile résistif
Réglage du contraste
Oui
Rétro-éclairage
DEL
Alimentation
24 VCC ±20%
Consommation
max. 500 mA
Indice de protection (avant)
IP65
1)
Programmation nécessaire
E-Monitor 5.7
”
à montage mural
Q.OWSD457VT5E0
L'ensemble comprend :
Kit de montage mural
5.7” PCD7.D457-OWS1
E-Monitor 5.7”
PCD7.D457VT5E0 avec
extension de mémoire
Adaptateur secteur
24 VCC Q.PS-AD2-2402F
Câblage et adaptateur réseau
CH/EU
Vue d’ensemble du PCD7.D457VT5E0
Appli MB SBC
Commande et sur-
veillance sur iPhone,
iPad et Android
Exemple de raccordement de M-Bus
avec une interface externe
1)
