ref.Channel
ALE3
―En
T1―
T1part―
T2―
T2part―
Tariff―
ComErr―
ref.Channel
ALD1
―En
Total―
Partial―
ComErr―
ref.Channel
AWD3
―En
Ttot―
Partial―
CRatio―
ComErr―
Saia PCD®
L1
L2
L3
N
(PEN)
D /D
L1
L2
L3
N
(PEN)
N
L
Enregistrement des données de consommation
1
5
2
3
4
Dedicated
room controller
HMI Visualization
and operating
Automation
stations
Cabinet
components
Consumption data
acquisition
4.4.4
Compteur d'énergie Saia PCD® avec interface Modbus
ALD1
ALE3
AWD3
ALD1
D5FD00A3A00
ALD1
B5FD00A3A00
ALE3
D5FD10C3A00
ALE3
B5FD00C3A00
AWD3
D5WD00C3A00
Tarif
1 tarif
–
2 tarifs
–
–
–
–
Type de compteur
Modèle unidirectionnel
–
–
Modèle bidirectionnel
–
–
–
Agréments
Avec MID
Courant nominal/max.
I
min
= 0,05 A, I
N
= 5 A, I
max
= 6 A
–
–
–
–
I
min
= 0,25 A, I
N
= 5 A, I
max
= 32 A
–
–
–
I
min
= 0,5 A, I
N
= 10 A, I
max
= 65 A
–
–
–
Type de mesure
Mesure directe
–
Conversion jusqu’à 1500A
–
–
–
–
Tension de service
230 VCA, 50 Hz
–
–
–
3 × 230/400 VCA, 50 Hz
–
–
Compteur partiel
Réinitialisable
–
L'interface RTU Modbus intégrée satisfait à la spécification IDA et repose sur une interface RS-485. Les données
de mesure des compteurs d’énergie peuvent être connectées à n'importe quel maître Modbus pour lire les
valeurs mesurées. Les données de mesure pertinentes, telles que l'énergie, le courant, la tension et la puissance
(active et réactive) et cosφ, peuvent être lues via l'interface. L'affichage LCD permet le paramétrage de l’adresse
du bus ainsi que la lecture de l'énergie, du courant, de la tension et de la puissance active. Il existe des FBoxes
prêtes à l'emploi et gratuites permettant de raccorder des compteurs d'énergie à des systèmes Saia PCD®.
FBoxes disponibles
pour chaque type de
compteur Modbus
Modbus
Système de bus
Interface série RS-485
Protocole
Modbus RTU selon spécification IDA
Vitesses
de transfert
4800, 9600, 19 200, 38 400, 57 600, 115 200
bauds. La vitesse de transfert en bauds est
détectée automatiquement
Paramètres de
transmission
f
f
8 bits de données, parité paire, 1 bit d'arrêt
f
f
8 bits de données, parité impaire, 1 bit
d'arrêt
f
f
8 bits de données, pas de parité, 2 bits
d'arrêt
La parité est détectée automatiquement
Câble de bus
Torsadé, blindé, 2 × 0.5 mm
2
, 1200 m max.
Temps de réponse
Ecriture :
jusqu'à 60 ms
Lecture :
jusqu'à 60 ms
Données techniques

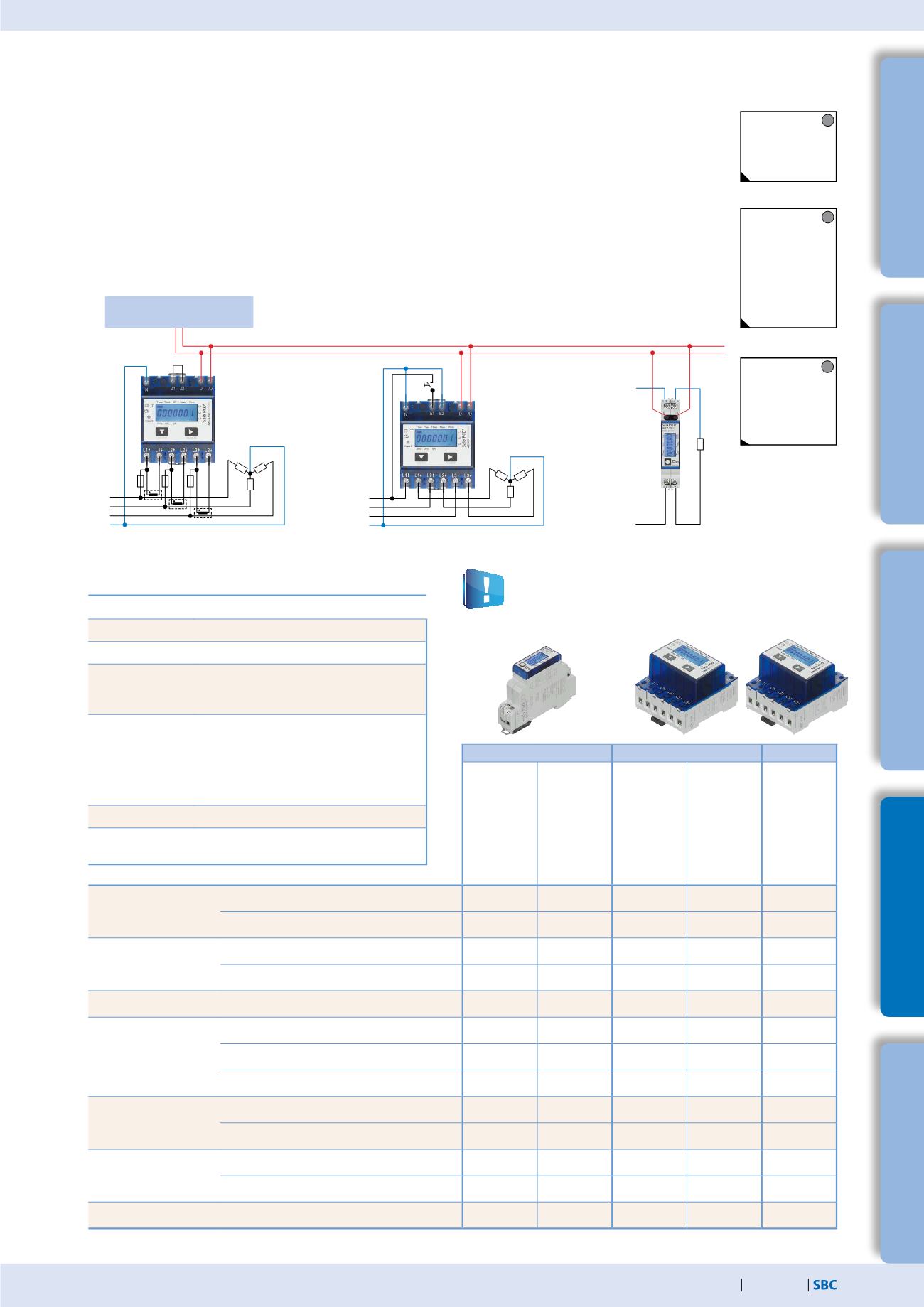

Schémas de raccordement des compteurs d'énergie Modbus
Triphasé pour mesure via TI,
AWD3
Triphasé à mesure directe,
ALE3
Monophasé à mesure
directe, ALD1
Pour la parité 8N1 du Modbus,
les appareils suivants sont disponibles :
ALD1D5FD00A3A44
ALD3D5FD10C3A44
AWD3D5WD00C3A44
