Enregistrement des données de consommation
4.4.5 Compteur d'énergie avec sortie impulsionnelle S0
Les compteurs d'énergie dotés d'une interface S0 intégrée permettent de transférer la valeur de l'énergie
mesurée vers des appareils de la gamme Saia PCD® et E-Monitor via des impulsions. Avec le compteur
d'impulsions S0 PCD7.H104, ces impulsions peuvent être interrogées via l'interface RS-485 (S-Bus ou
Modbus).
EMD1 ALD1 AAE1 ALE3 AWD3
EMD1
L5F1KA00
ALD1
D5F10KA3A00
ALD1
B5F10KA3A00
AAE1
D5F10KR3A00
ALE3
D5F11KC3A00
ALE3
B5F10KC3A00
AWD3
D5W10MC3A00
AWD3
B5W10MC3A00
Tarif 1 tarif       
2 tarifs – – – –  – – –
Type de
compteur
Modèle unidirectionnel   –   –  –
Modèle bidirectionnel – –  – –  – 
Agréments Avec MID –       
Sans MID  – – – – – – –
Courant
nominal/max.
Imin = 0,05 A, IN = 5 A, Imax = 6 A – – – – – –  
Imin = 0,25 A, IN = 5 A, Imax = 32 A    – – – – –
Imin = 0,5 A, IN = 10 A, Imax = 65 A – – –    – –
Type de
mesure
Mesure directe       – –
Conversion jusqu’à 1 500A – – – – – –  
Tension de service 230 VCA, 50 Hz     – – – –
3 × 230/400 VCA, 50 Hz – – – –    
Sortie S0 1 000 imp./kWh       – –
10 imp./kWh – – – – – –  
Compteur partiel Réinitialisable –  – –    –
Triphasé pour mesure via
TI, AWD3
Triphasé à mesure directe,
ALE3
Monophasé à mesure
directe, ALD1
Monophasé à mesure
directe, AAE1

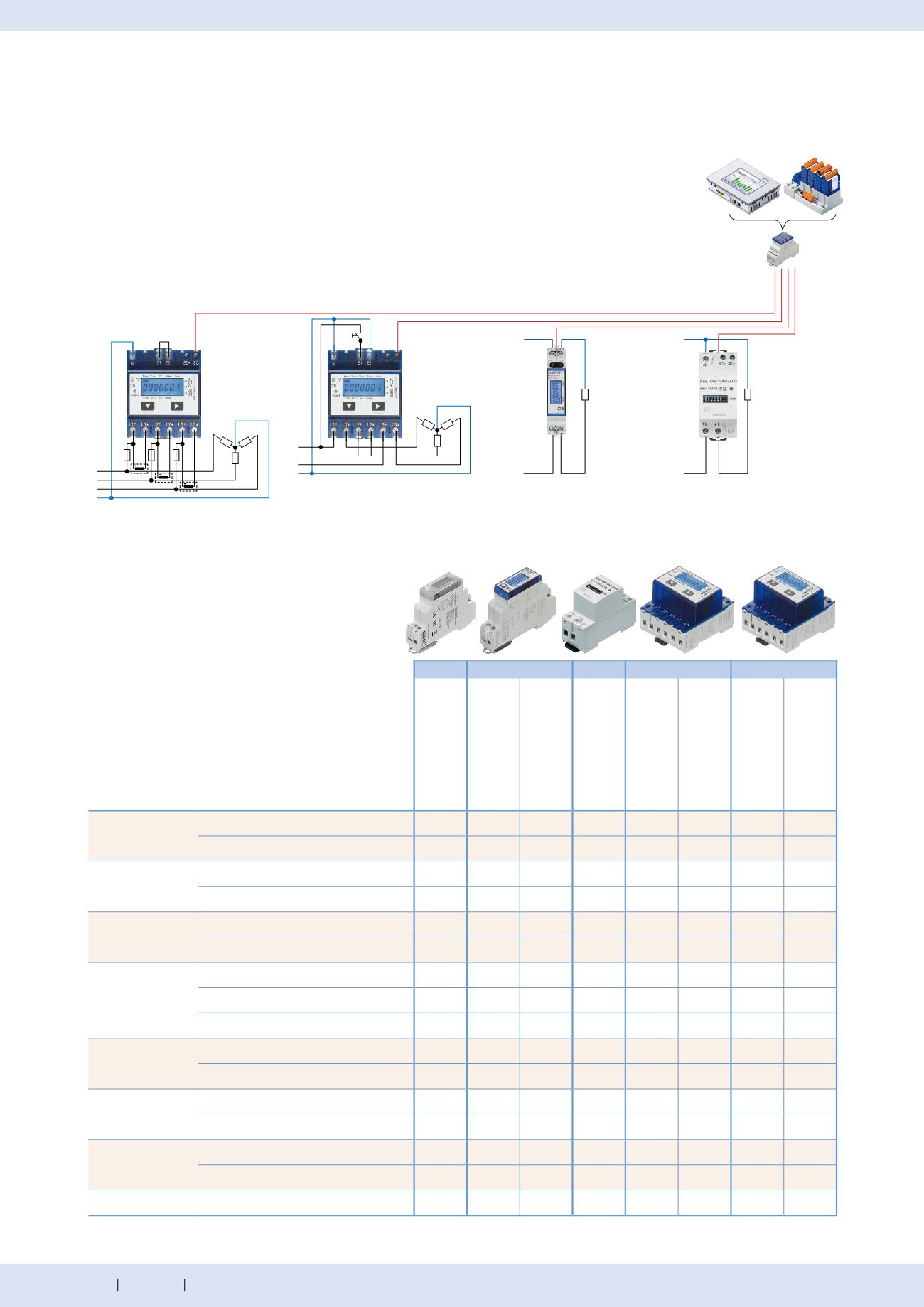

Schéma de raccordement de compteurs d'impulsions S0,
avec raccordement S-Bus via PCD7.H104SE
