Enregistrement des données de consommation
4.5
Contrôle de la qualité du réseau
électrique PCD1.P1001-J30
(Power Quality Analyzer)
Caractéristiques du système
Analyseur de secteur avec précision de
mesure à 0,5 %
Mesure des 3 phases et du conducteur neutre
Entrées de mesure de courant pour
raccordement de transformateur de courant
Enregistrement des données de mesure
(évènement/cyclique) dans la mémoire interne
Écran LCD 1,9 pouce
Entrées de mesure à isolation galvanique
Entrée de mesure de la température
Interface RS-485 à isolation galvanique
pour S-Bus/Modbus (sélectionnable)
Appareils pour rails DIN de 105 mm de
large (6 TE)

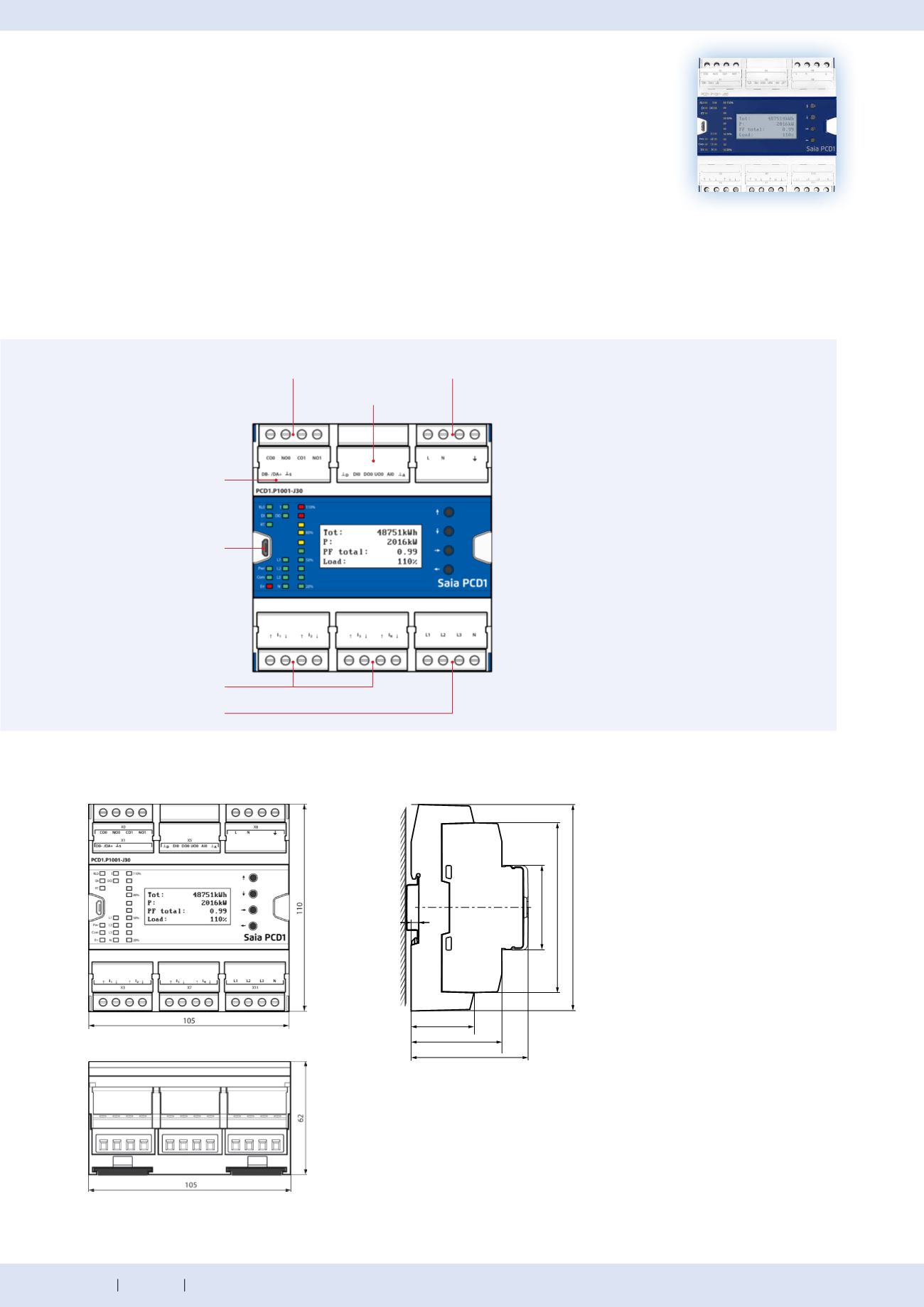

Composition de l’appareil
Dimensions et montage
Montage sur rails chapeau 35 mm
(d’après DIN EN 60715 TH35)
Interface RS-485
Entrées de mesure de tension
Entrées de mesure de courant
Port USB
Alimentation
110-230 VCA
Le Power Quality Analyzer (PQA) est un appareil de mesure et de contrôle de la qualité du réseau
électrique fabriqué en qualité industrielle sous la forme d’un appareil pour rail DIN. La structure
compacte en design E-Line permet de l’installer dans les boîtiers de distribution électrique en
économisant de la place. Les nombreuses possibilités de mesure permettent d’analyser tous les
facteurs perturbateurs avec un enregistrement de données cyclique/orienté évènements et un signalement automatique si une
grandeur de mesure sort des limites de tolérance. L’interface intégrée RS-485 est disponible dans un S-Bus/Modbus et permet une
communication avec une commande Saia PCD® ou autre appareil maître. L’ingénierie est très rapide et efficace grâce à la vaste
bibliothèque de F-Box avec modèles Web.
1 entrée numérique
1 sortie numérique
1 entrée analogique
(PT1000/NI1000)
2 relais à con-
tact travail
Largeur du boîtier 6 TE (105 mm)
Compatible avec armoire électrique (selon DIN43880, taille 2 × 55 mm)
