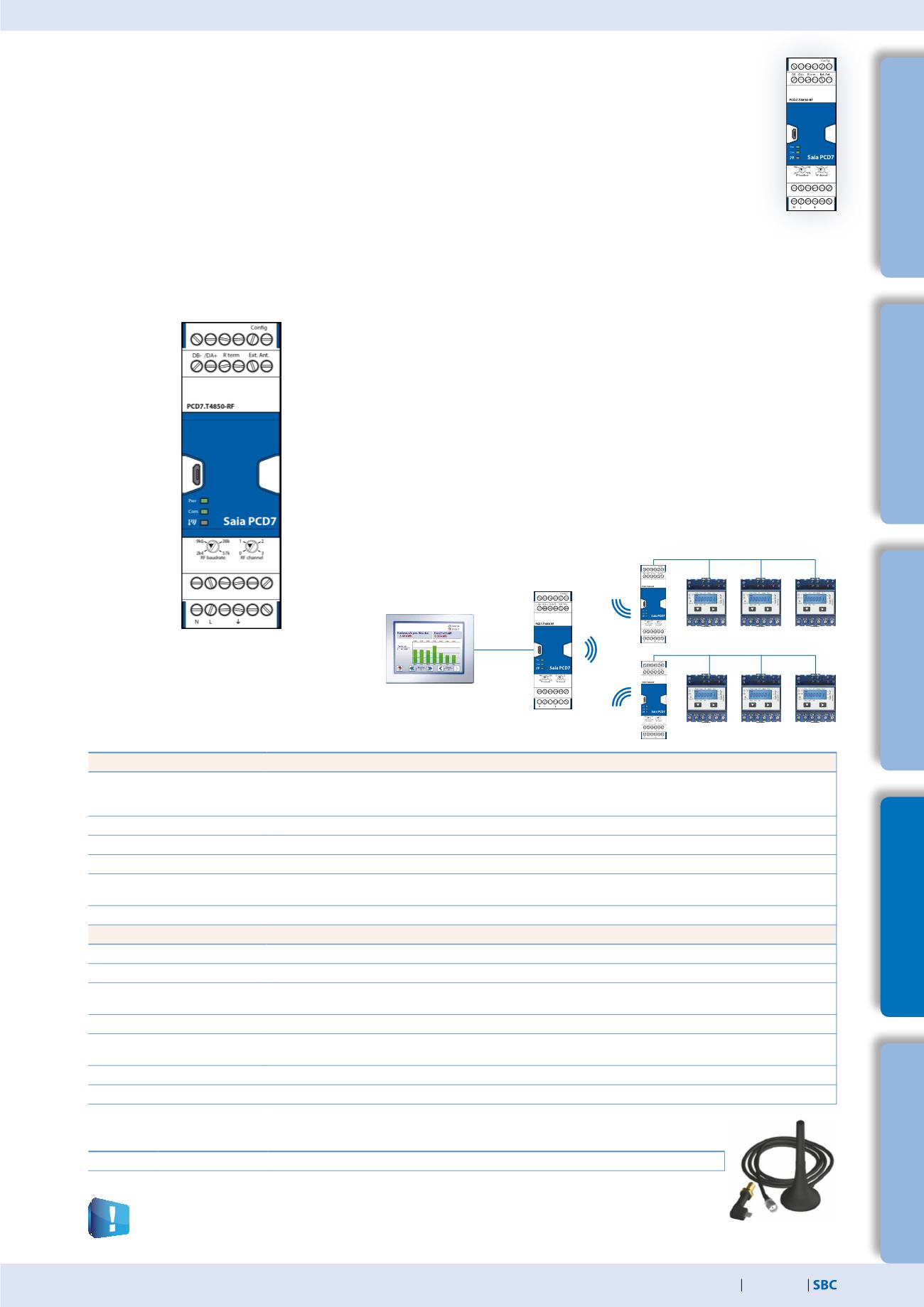

Consumption data
acquisition
Caractéristiques du système
Transmission radio pour bus RS-485 (Modbus et S-Bus)
Bande 869 MHz
Utilisable en Europe sans autorisation
Utilisable comme point à point, multipoint ou comme répéteur
Antenne interne ou externe
Isolation galvanique entre l'alimentation et le bus
Voyants d'état en façade
Interface NFC
Configuration au moyen de FBoxes
Le modem RF PCD7.T4850-RF transmet l'interface RS-485 (Modbus et S-Bus) connectée par radio de manière
transparente. La bande de fréquence de 869 MHz utilisée est accessible librement en Europe ; les appareils
peuvent donc fonctionner sur déclaration volontaire sans qu'une autorisation spécifique ne soit nécessaire. Les
modules disposent d'une antenne intégrée qui permet la transmission des données sans matériel supplémentaire.
Si une antenne externe est nécessaire, celle-ci peut être fixée au panneau avant à l'aide d'un connecteur. Grâce
à leur forme classique, les boîtiers de 35 mm de large peuvent être intégrés à une armoire électrique. Pour la
configuration des paramètres, l'appareil dispose de commutateurs rotatifs pour la sélection de la vitesse de
transmission de données par radio et du canal radio.
Données techniques
Interfaces
Interface de communication
par fil
RS-485 avec isolation galvanique
Débit en bauds : 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200 bps
(détection automatique du débit, Détection de parité)
Communication / Radio
2 400, 9 600, 38 400, 57 600 bps, sélectionnable
Bande de fréquences
869.475 à 869.6 MHz
Canaux de fréquence (sous-bandes) 4 canaux, sélectionnable
Portée radio (line of sight)
Antenne interne : 1000 m @2400 bps
Antenne externe : 6000 m @2400 bps
Interface de service
NFC (near field communication)
Caractéristiques générales
Tension d’alimentation
230 VAC, –20/+15%, (50 Hz)
Isolation galvanique
2.3 kVDC entre l'alimentation et RS-485
Dimensions
Largeur de boîtier 2 TE (35 mm), compatible avec les armoires à distribution électriques
(selon DIN 43880, dimensions 2 × 55 mm)
Type de montage
Sur rail selon DIN EN 60715 TH35 (1 × 35 mm)
Température ambiante
Fonctionnement : 0 à +55°C sans ventilation
Entreposage : –40 à +70°C
Consommation
< 4 W
Adaptateur pour antenne externe Pour raccorder une antenne externe SMA au module radio, un adaptateur est compris dans la livraison.
Accessoire
PCD7.K840
Antenne externe Antenne avec connecteur SMA
L'appareil PCD7.T4850-RF peut être utilisé dans tous les pays de l'UE y compris la Suisse et la Nor-
vège. Les autorisations pour les autres pays sont en cours d'examen.
La limitation du temps de diffusion doit être limitée à 10% selon la norme ERC 70-03.
Structure
Interface
RS-485
Raccordement
d'antenne
Selecteur
d'adresse
Alimentation
Voyants système
Exemple de raccordement
4.3
Radio modem PCD7.T4850-RF
(Modem RF, RS-485)
