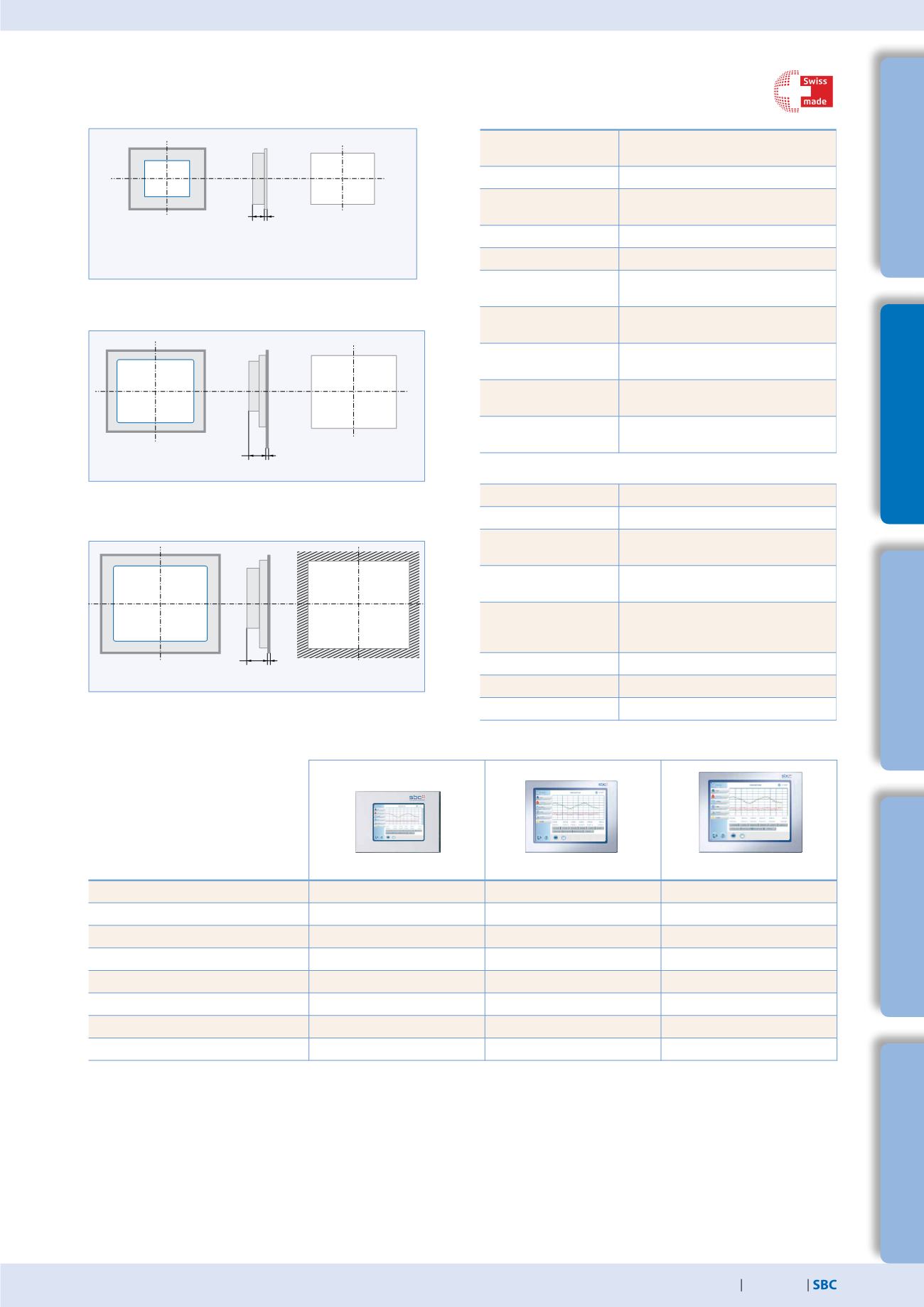

PCD
7D
50 6
62 6
62 6
PCD7.D410VT5F
PCD7.D412DT5F
PCD7.D457VT5F
Commande et surveillance
1
Automatismes
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance
Dimensions (l × h × L) et découpe (l × h) mm
Caractéristiques générales
Système d'exploitation
Saia PCD® COSinus avec extension
Micro Browser
Indice de protection
IP65
Programme utilisateur,
ROM/BD/texte
1 Mo
RAM/BD/Texte
1 Mo
Ressources
16384 Flags / 16384 registres
Sauvegarde pour les
utilisateurs
Le programme utilisateur est enregistré
sur la carte microSD intégrée.
Système de fichiers pour
les utilisateurs
128 Mo embarqué
Temps de cycle du pro-
gramme
10 cycles/sec. maximum
Protocoles de niveau
terrain
Serial-S-Bus, Ether-S-Bus, Ether-S-IO,
Modbus RTU ou TCP
Services Internet
SBC Micro Browser, serveur
d'automatisation SBC
Interfaces
Ethernet
2× RJ-45 (switch)
USB
1× (1.1/2.0)
Interfaces série
Emplacement
RS-485 pour PCD7.F1xxS
Plage de température
Fonctionnement :0 à 50 °C en général
Stockage :
–25 à 70 °C
Humidité relative
Fonctionnement :10 à 80 %,
stockage :
10 à 98 %
sans condensation
Processeur
Coldfire CF5373L, 240 MHz
Pile
Lithium Renata CR 2032 (durée 1 à 3 ans)
Horloge (RTC)
avec pile de sauvegarde
Données techniques
PCD7.D457VT5F
PCD7.D410VT5F
PCD7.D412DT5F
Taille d'écran
5.7”TFT
10.4”TFT
12.1”TFT
Résolution (pixels)
VGA 640×480
VGA 640×480
SVGA 800×600
Écran tactile
Écran tactile résistif
Écran tactile résistif
Écran tactile résistif
Réglage du contraste
Oui
Oui
Oui
Rétro-éclairage
DEL
DEL
DEL
Alimentation
24 VCC ±20%
24 VCC ±20%
24 VCC ±20%
Consommation
Env. 500 mA
Env. 500 mA
Env. 600 mA
DEL frontale d'indication d'état
––
––
Oui
Communication
Les pupitres pWeb MB Saia PCD® peuvent être enrichis de nombreux modules de communication et de mémoire grâce à un emplace-
ment pour modules PCD7.Fxxx et PCD7.Rxxx. Les modules sont décrits au chapitre Saia PCD1.
Panneau frontal
l× h, 202 × 156
Écran
5.7”
l × h, 117 × 88
Découpe
l × h, 189 × 142
Panneau frontal
l × h, 319 × 264
Écran
l × h, 245 × 185
Découpe
l × h, 300 × 244
Panneau frontal
l × h, 281 × 221
Écran
l × h, 211 × 150
Découpe
l × h, 262 × 202
