PCD7.D443WTPR
Commande et surveillance
1
Automatismes
5
Composants d'armoire
électrique
4
Enregistrement
de consommations
3
Régulateurs d’ambiance
spécialisés
2
Commande
et surveillance

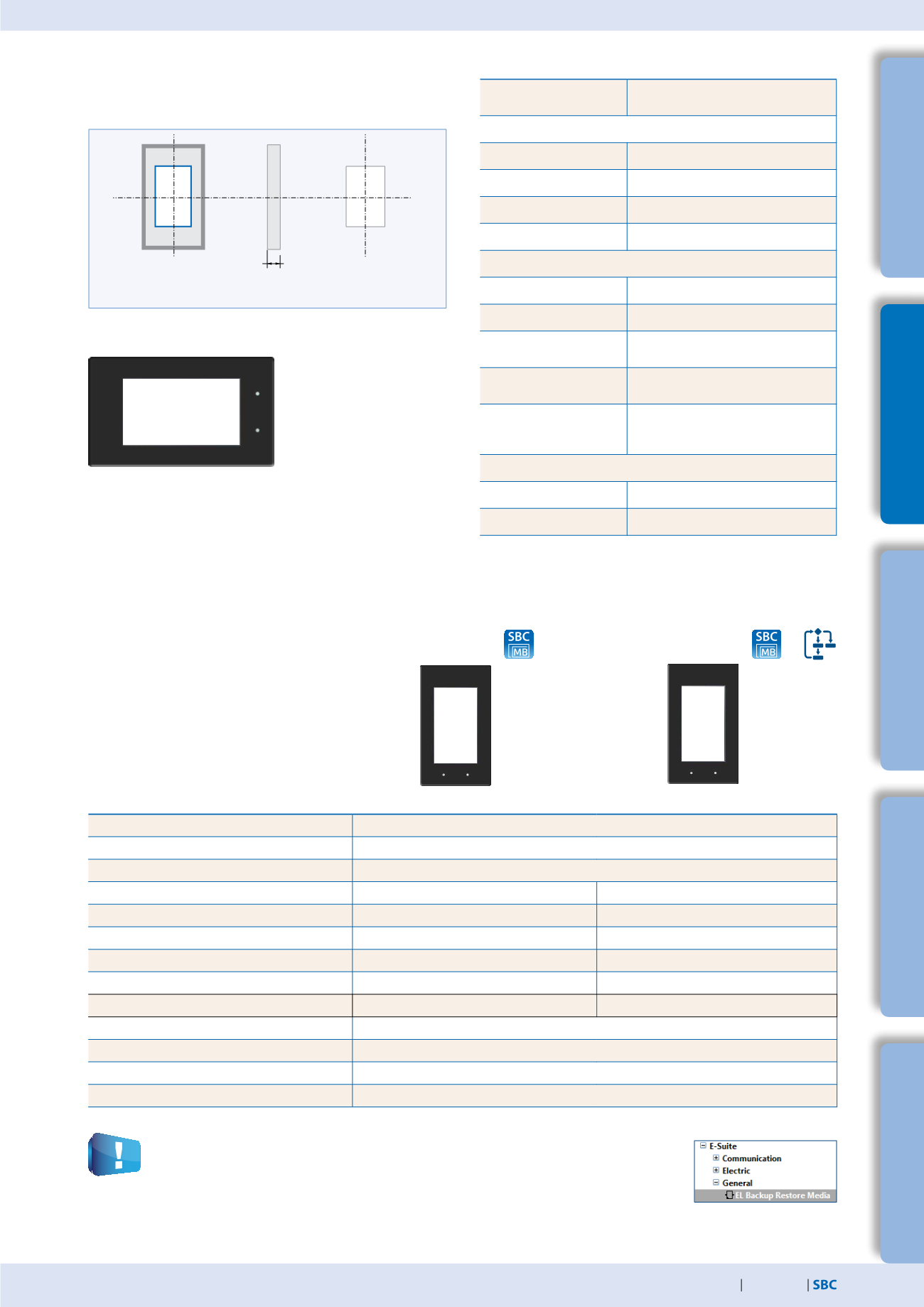

Dimensions (l × h × L) et découpe (l × h) mm
Le pupitre peut également être monté horizontalement.
Pour le bon fonctionnement des capteurs internes, il faut veiller
à ce que les aérations ne soient pas bloquées.
L’emplacement pour des mesures optimales est un endroit ven-
tilé et à l'abri des rayons du soleil.
Données techniques générales PCD7.D443WTxR
Système d'exploitation
Saia PCD® COSinus avec extension
Micro Browser
Écran
Résolution (pixels)
WQVGA / 480 × 272 pixels
Réglage du contraste
Oui
Rétro-éclairage
DEL (20 niveaux d'intensité)
Écran tactile
Technologie PCAP
Interfaces
USB
1 × (1.1/2.0)
Interfaces série
RS-485
Ethernet
Ethernet 10/100 Mbps, Full-Duplex,
détection/croisement automatique
Plage de température
Fonctionnement : 0 à 50 °C en général
Stockage :
–25 à 70 °C
Humidité relative
Fonctionnement : 10 à 80 %,
stockage :
10 à 98 %
sans condensation
Capteurs
Indice de protection
IP20
Poids
Env. 200 g
Données techniques
PCD7.D443WTPR*
PCD7.D443WT5R*
Taille d'écran (pouces)
4.3”
Alimentation
24 VCC ±20 %
Consommation
Env. 4 Watt / 160 mA
Système de fichiers
4 Mo
128 Mo
Contrôleur logique (sans rémanence)
Non
Oui
Programme utilisateur, ROM/BD/Texte
Non
128 kB
RAM/BD/Texte
Non
128 kB
Ressources
Non
16 384 flags / 16384 registres
1)
Mémoire pour la sauvegarde des paramètres
Non
1000 registres non-volatile
Horloge en temps réel
Oui (Super-Capa)
Température/Humidité de fonctionnement
0 à 50 °C / 95 % sans condensation
Dimensions / Découpe
90 × 150 mm / 60 × 120 mm
Couleur du boîtier
Noir / Panneau frontal noir brillant
1)
Les appareils n’ont pas de batterie interne pour une maintenance facilitée. Le système de
fichier interne et les bibliothèques de FBoxes PG5 permettent d'enregistrer les données réma-
nentes (telles que les paramètres de réglage) du contrôleur logique.
Panneau frontal
l × h, 90 × 152
Écran
4.3”
Découpe
l × h, 60 × 120
KLIMA
SPRACHE
LICHT SERVICE
21°C 23°C
Raumtemperatur
Lüftung
Ist
Soll
Spr cheinstellung
Deutsch English Français Español
MENÜ
KLIMA
LICHT
SERVICE
LANGUAGE
22:46
MENÜ
KLIMA SERVICE
08:07
Zimmerservice
Weckdienst
Aus
Nicht stören
Bitte reinigen
*
)
En préparation, voir chapitre C1, État des produits.
