Commande et surveillance
2.4

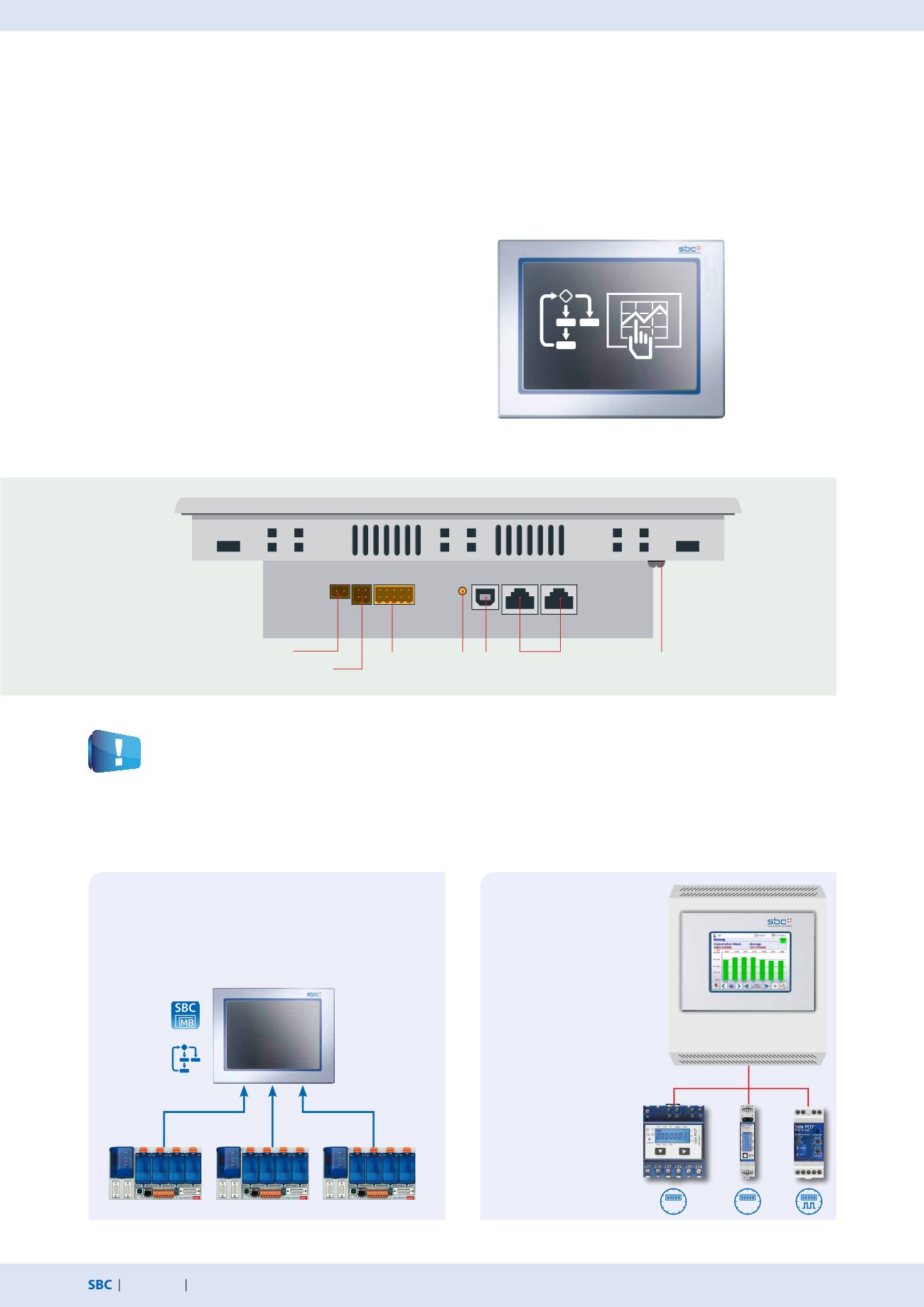

Pupitre pWeb MB Saia PCD®
Concentrateur de données
La logique permet de recueillir, de relier et de visualiser
en amont les valeurs et les états de nombreuses automa-
tisations Saia PCD®.
Enregistrement et visualisa-
tion des données
Grâce à l'application
S-Monitoring, les valeurs de
toutes sortes peuvent être
comptées et visualisées.
Les consommations de
chaque installation de-
viennent alors transparentes.
Vous trouverez plus d'infor-
mations dans le chapitre
4 « Saisie des données de
consommation ».
La priorité élevée accordée à la visualisation dans l'exécution du programme constitue la condition optimale pour la
représentation de données provenant d'appareils différents. De plus, des tâches de commande simples peuvent être
exécutées directement dans le pupitre.
La mise en place de boucles de régulation ainsi que les utilisations CVC ou de DDC Suite ne sont pas recommandées
avec un pupitre pWeb. Il convient d’utiliser un automate Saia PCD® adapté.
En plus des fonctions des pupitres MB standard, un contrôleur logique programmable est intégré aux pupitres pWeb. Sur la base du
système d'exploitation COSinus de Saia PCD®, il est ainsi possible de réaliser une logique de commande complexe spécifique ainsi
qu’une logique de traitement de données locale sur un appareil. La priorité est donnée ici aux fonctions d'exploitation et de visualisation
de sorte qu'il soit possible de réaliser de petits systèmes de gestion. Les fonctions de commande jouent un rôle secondaire.
Caractéristiques principales
Interfaces Ethernet (switch 2 ports)
Interface RS-485
Vitesse du processeur 240 MHz
Extensible via les modules PCD7.F1xxS
Exploitable en tant que maître RIO
Exemples d'application
Structure
Tension d'alimentation
Ethernet (switch
2 ports)
Raccordement de
terre
RS-485
PCD7.F1xxS Commu-
tateur
de RAZ
Données A
Données B
Données C
