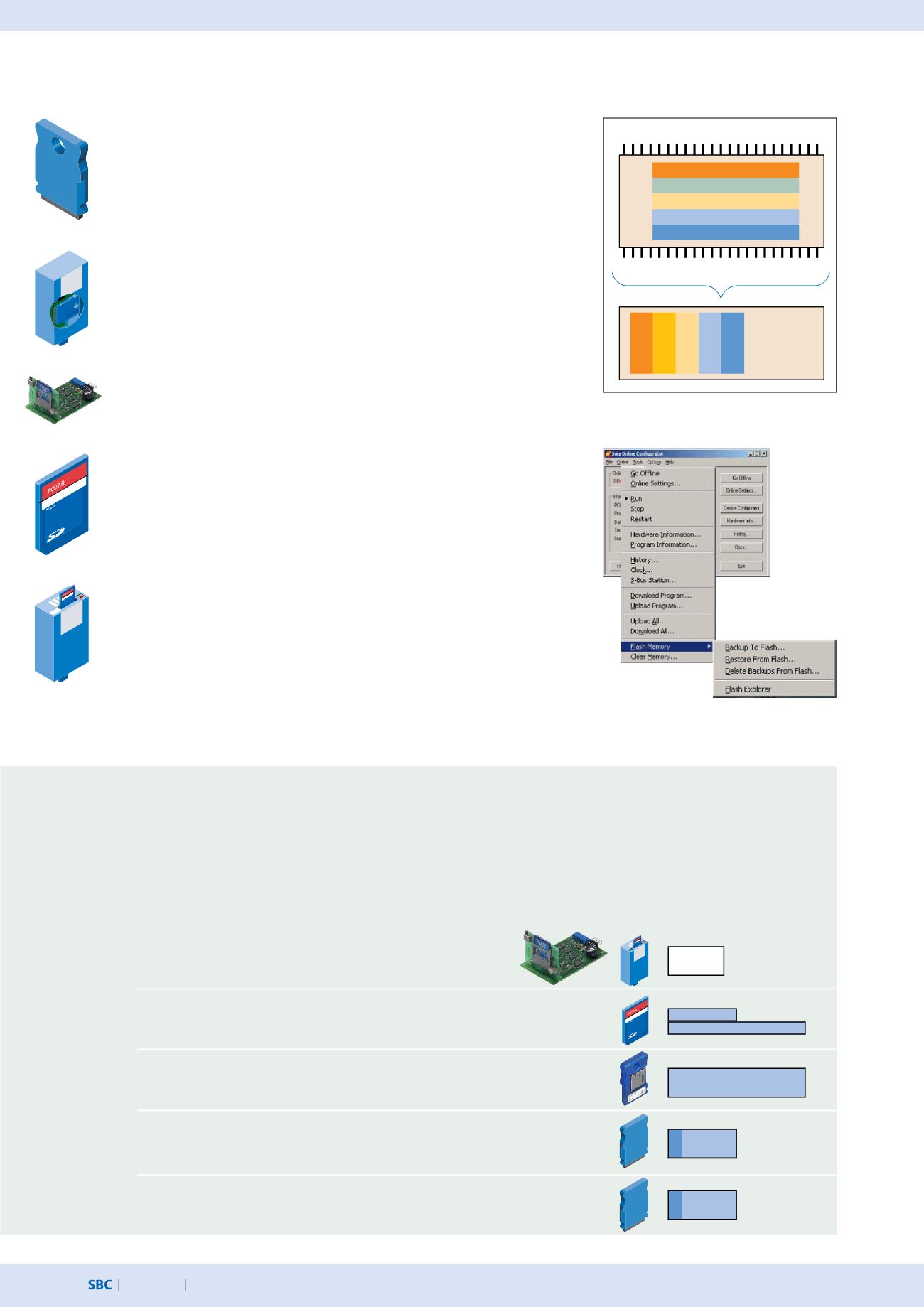

Stations d’automatisation – Principes de base
PCD3.R600 et PCD2.R6000
Supports de modules pour cartes mémoire Flash SD
de 512 et 1024 Mo
PCD7.R-SD512 / PCD7.R-SD1024
Cartes mémoire Flash SD
de 512 Mo / 1024 Mo
PCD7.R610 avec PCD7.R-MSD1024
Cartes mémoire Flash microSD
de 1024 Mo
PCD7.R582 L
ON IP
128 Mo pour système de fichiers et extension du Firmware pour L
ON
over IP avec fichiers de configuration L
ON
PCD7.R562 BACnet® IP
128 Mo pour système de fichiers et extension du Firmware pour
fichiers de configuration BACnet® avec applications BACnet®
Extensions possibles du système de fichiers utilisateur
Les systèmes Saia PCD® peuvent être étendus d’1 à 4 modules mémoire externes contenant un système utilisateur. Un système
de fichiers externe convient parfaitement comme sauvegarde de l’ensemble de l’application utilisateur et permet d’enregistrer
des tendances, alarmes et listes d’évènements ainsi que des fichiers journaux définis par l’utilisateur. Un système de fichiers
externe peut contenir jusqu’à 900 fichiers ou 225 dossiers.
Dans une sauvegarde système de l’application, toutes les informations et les
données vitales nécessaires pour l’exécution de l’application sont enregis-
trées. Cela permet à l’utilisateur de restaurer son automate simplement et
en toute sécurité à un état sauvegardé et connu.
Grâce à la fonction de sauvegarde du système proposée par le système
d’exploitation Saia PCD® COSinus, il est possible de dupliquer un système
entier, puis de le copier (copier/coller) sur un équipement identique sans
aucune modification.
La sauvegarde du système peut être créée au bureau avec un automate pré-
sentant la même structure et enregistrée sur un module mémoire Saia PCD®.
Tout technicien (sans formation, manuel ou logiciel) peut ensuite, sur site,
rétablir ou mettre à jour un système dans l’installation, en cas de modifica-
tions, dans la pure tradition de l’automatisation Lean.
Création d’une sauvegarde du système
La sauvegarde d’un système peut être créée simplement avec
le logiciel sans licence Saia PG5® « Online Configurator ».
La sauvegarde d’un système peut être effectuée soit sur un module
mémoire Flash interne, soit sur un module optionnel Saia PCD7.Rxxx.
Avantages d’une sauvegarde de système
Aucun logiciel n’est nécessaire pour restaurer la sauvegarde d’un système.
Un module mémoire optionnel Saia PCD7.Rxxx, qui contient la sauvegarde
pour l’automate de destination, suffit.
Pour restaurer l’application contenue dans la sauvegarde, appuyer pendant
3 secondes sur le bouton Run/Stop. Le système d’exploitation COSinus
recherche automatiquement une sauvegarde de l’application dans tous les
supports mémoire connectés à l’automate.
Lorsqu’il a trouvé une sauvegarde valide du système d’exploitation, celle-ci
est « automatiquement » chargée dans la mémoire vive et l’automate fonc-
tionne à nouveau.
La sauvegarde du système : projet d’automatisation entier
Supports mémoire
pour sauvegardes
externes
Contenu d’une sauvegarde système créée sur un
module externe avec système de fichiers
Création d’une sauvegarde système avec
l’outil Online Configurator
Mémoire vive (RAM)
Sauvegarde du système de fichiers
Configuration
Programme utilisateur
Blocs de données/texte
Applications RIO
Ressources (R, C, T, F)
Système de
fichiers utilisateur
128 Mo
128 Mo
1024 Mo
